모터(Motor) 내부 부속품 이름

모터(Motor) 내부 부속품 이름





1. 전동기 주요 부속품 이름 정리

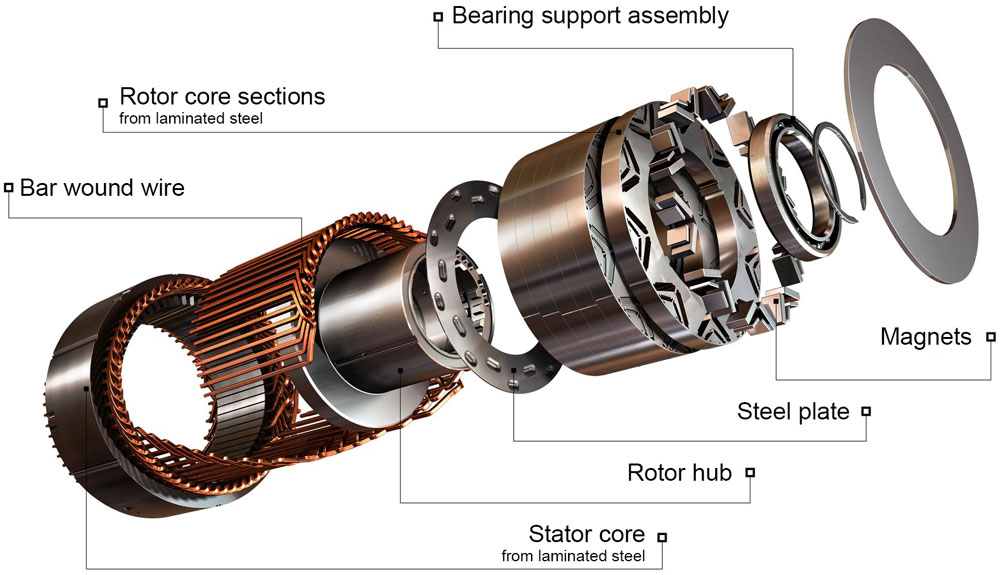

1) 고정자(Stator)

· 전동기의 고정된 부분

· 권선(Stator Winding)이 감겨 있어 회전자에 회전자계를 만들어줌



※ 구성 요소

① 고정자 철심(Stator Core)

· 규소강판(Silicon Steel Lamination)을 적층

· 와전류 감소, 자손(磁損) 최소화

② 슬롯(Slot)

· 고정자 권선이 들어가는 홈

③ 고정자 권선(Stator Winding)

· 3상 모터라면 U–V–W 권선

· 절연 등급: F, H 등

· 고온에서도 버티는 에나멜선 사용

④ 웨지(Wedge)

· 슬롯 안에 권선이 빠지지 않도록 고정하는 부품



2) 회전자(Rotor)

· 고정자의 회전자계와 전자유도작용으로 전류가 생성 → 토크 발생

· 고정자 내부에서 회전하는 부분

· 유도전동기(3상)에서는 squirrel-cage(농형) 구조가 일반적



※ 구성 요소

① 회전자 철심(Rotor Core)

· 고정자처럼 규소강판 적층

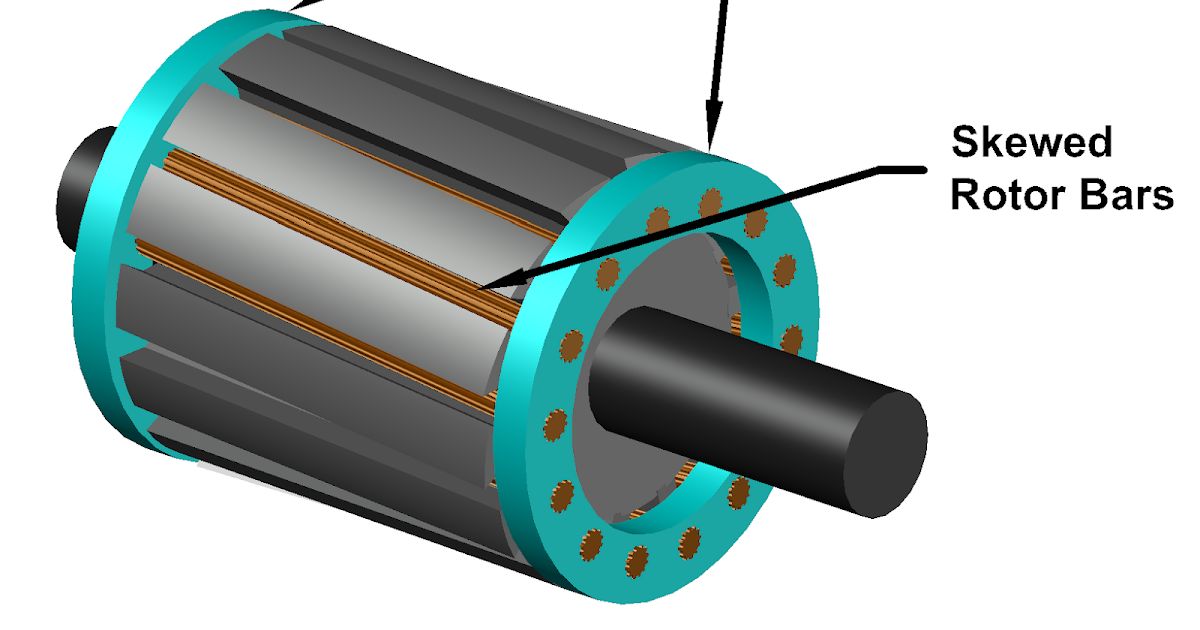

② 회전자 바(Rotor Bar)

· 알루미늄 또는 구리

· 도체봉(bars)이 슬롯에 매립

③ 엔드 링(End Ring)

· 양 끝을 연결해 도체의 폐루프 형성

④ 샤프트(Shaft)

· 동력 전달

⑤ 키(Key) / 키홈(Keyway)

· 풀리, 커플링 장착 시 회전력 전달



3) 권선(Winding)

반응형

· 전기를 흘려 자기장을 만드는 코일

· 고정자 권선 / 회전자 권선으로 구분



4) 베어링(Bearing)

· 회전자가 마찰 없이 회전하도록 지지

· 모터의 진동·소음·수명에 큰 영향



※ 종류

· 볼 베어링(Ball Bearing)

· 롤러 베어링(Roller Bearing)

· 절연 베어링(Insulated Bearing) → 대형 모터에서 누설전류 방지



5) 전동기 커버(End Shield / End Bracket)

· 베어링 고정 및 전동기 내부 보호

· 앞/뒤로 두 개 존재



6) 팬(Fan)

· 회전 시 발생하는 열을 강제로 냉각

· 일반 산업용 모터는 팬이 기본 장착



※ 냉각 방식

· IC411(강제 통풍) → 산업용 모터 대부분

· IC611(수냉) → 고출력 특수모터

· IC418(외부 덕트 냉각)



7) 팬 커버(Fan Cover, Fan Guard)

· 팬을 보호하는 금속망 구조



8) 하우징(Frame / Housing)

· 전동기의 몸체

· 내부 고정자와 회전자를 보호



9) 단자함(Terminal Box)

· 전선을 연결하는 부분

· U, V, W 접속 / 결선 방식: △·Y 선택 가능

· 내부 절연재 및 부싱(Bushing)으로 절연 확보

· 인입 케이블 고정용 글랜드(Gland) 포함



10) 브러시(Brush) & 코뮤테이터(Commutator) (직류 모터 / 일부 교류 모터)

· DC모터에 존재

· 전류를 회전자에 공급하는 역할



11) 영구자석(Permanent Magnet) (PM 모터)

· PM 모터의 회전자에 사용

· 고효율 및 고정밀 속도 제어 가능



12) 키(Key) / 키홈(Keyway)

· 축과 기계적 부하(풀리, 커플링)를 연결



13) 축(Shaft)

· 회전력(토크)을 외부로 전달하는 축





2. 사용 목적별 부속품 비교

1) 유도전동기(3상 모터)

· 고정자

· 회전자(농형)

· 베어링

· 팬 & 팬커버

· 단자함

· 모터 프레임



2) 직류모터(DC Motor)

· 브러시

· 코뮤테이터

· 전기자(Armature)

· 고정자 자석 또는 계자권선(Field Winding)



3) 영구자석 동기모터(PMSM)

· 영구자석 회전자

· 고정자 권선

· 센서(엔코더) 부착 가능
