사이리스트(Thyristor), 트라이악(TRIAC) 동작방식

1. 사이리스트의 동작 (사이리스터(Thyristor) – SCR(Silicon Controlled Rectifier))

①Gate에 Pulse 신호를 가하면 Q1이 Turn On 한다.

②Q1이 Turn On 되면서 Q2를 On 시킨다.

③Q2가 Turn On 되면서 Q1의 On 을 유지시킨다.

④Gate의 전압이 0V가 되어도 계속 동작한다.

⑤동작을 멈추려면 A – K간 Bias 전압이 0V(Off) 되어야 한다.

2. 사이리스트의 동작 (GTO : Gate Turn-Off Thyristor)

< Base unit >

< Two-transistor model equivalent circuit >

< Main circuit of PWM converter/inverter system >

①Thyristor는 Gate를 통해 On은 시킬 수 있지만~ Off는 시킬 수 없다.

②반면 GTO는 같은 Thyristor이지만 Gate를 통해 On & Off를 시킬 수 있다.

③IGBT나 FET같이 고속 스위칭 소자가 나오기 전에는 GTO가 PWM제어를 담당했다.

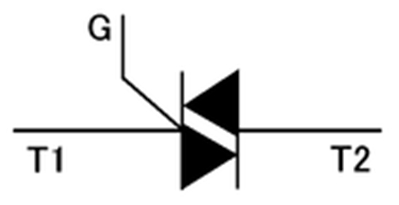

3. 트라이악의 동작 (쌍방향 사이리스터 (TRIAC))

1) 사이리스트의 동작 : 단방향 제어

사이리스트는 Gate에 가해지는 Pulse 신호로 켜지고~ Zero Crossing에서 Off된다.

2) 사이리스트의 동작 : 양방향 제어

사이리스트는 Gate에 가해지는 Pulse 신호로 켜지고~ Zero Crossing에서 Off된다.

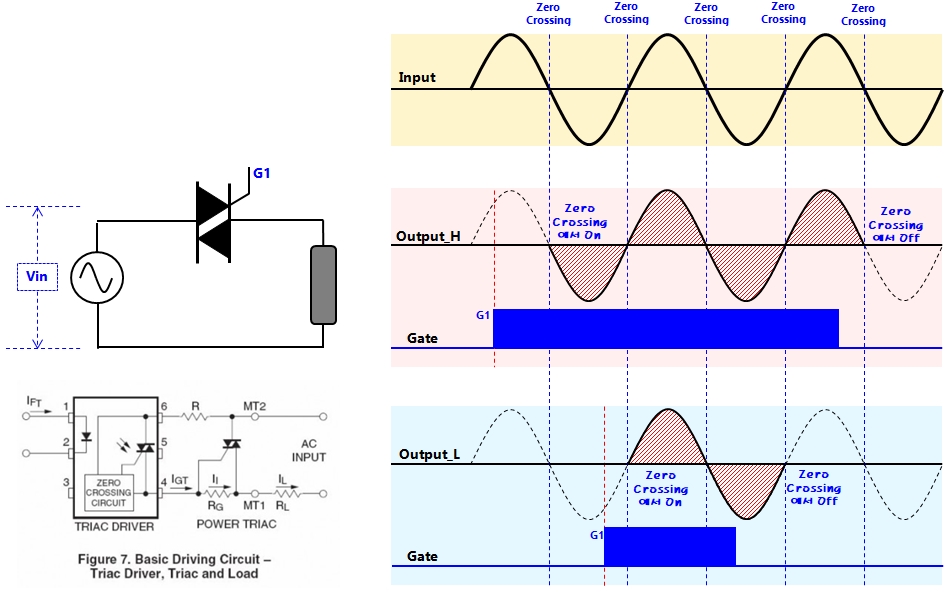

3) 트라이악의 동작 : 양방향 제어

트라이악은 사이리스트 2EA를 병렬로 양방향 전류가 흐르도록 구성한 스위칭 소자이다.

트라이악은 사이리스트 2EA를 병렬로 양방향 전류가 흐르도록 구성한 스위칭 소자이다.

Zero Crossing에서 On/Off를 하게 할 수 있다. 이 경우 AC의 반파 수로써 부하에 가해지는 전력을 제어할 수 있다.
