1. 인덕터(코일)의 종류와 특징

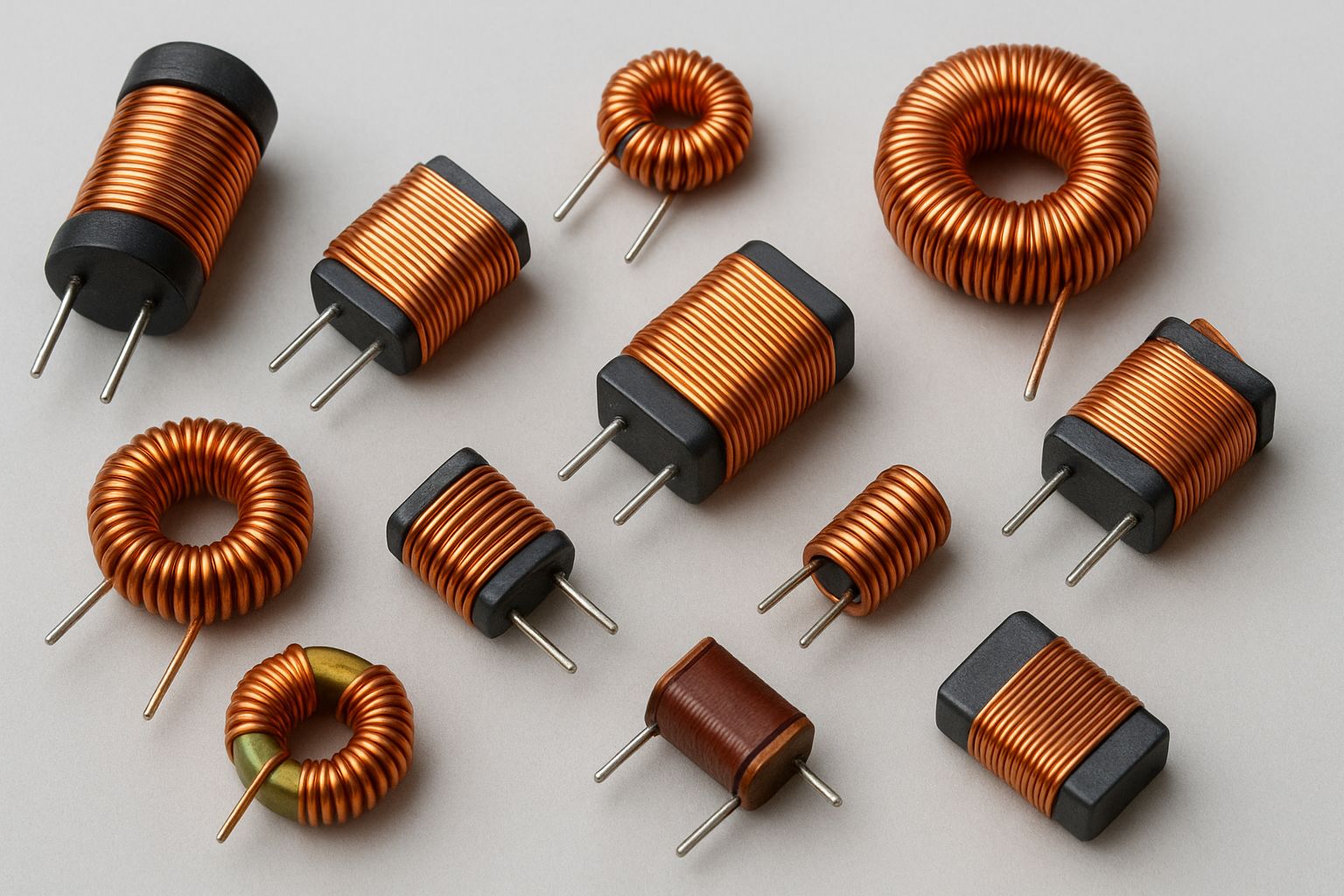

종류	사진	특징
트로이달(링코일) 인덕터		원환 모양의 강자성체에 권선을 감은 코일이다. 이것에 이용하는 도넛형의 코어를 트로이달 코어라고 부르며, 트로이달 코어에 코일이 감긴 형태를 하고 있어, 링코일 인덕터라고도 불린다. 특징으로는 주위 물체에 영향을 받지 않고, 누설자속이 적으며, 유도 계수의 안정성 및 재생성이 높아 고주파 회로에서 많이 쓰이거나, 전류량이 많은 전원회로에 주로 사용된다.
Axial Lead 인덕터		양단에 납땜을 할 수 있는 리드 선이 나와있는 것이 특징인 Axial Lead 인덕터이다. Axial Lead 저항과 비슷하게 생겼고, 인덕터의 색깔 띠도 저항과 마찬가지로, 인덕터의 값을 나타낸다. Axial Lead 인덕터는 페라이트 코어가 없기 때문에 Q(Quality Factor)가 낮다.
Radial 인덕터		Radial 인덕터는 Axial Lead 인덕터와 동일하게 양단에 납땜을 할 수 있는 리드 선이 나와있는 인덕터이다. Radial 인덕터는 페라이트 코어에 코일을 감아서 Q(Quality Factor)가 Axial Lead 인덕터보다 높은게 특징이다. 하지만 차폐가 되지 않은 인덕터이다.
Air Coil 인덕터		Air Coil 인덕터는 코어가 없는 인덕터다. 다른 인덕터들은 코일 내외부에 페라이트 코어로 심이 있거나, 외함으로 이루어져 있다. 그래서 이 인덕터는 코어가 없이 권선을 코일 형태로 만들어 놓은 인덕터이다. Q (Quality Factor)는 특성은 높지 않다.
파워 인덕터		파워 인덕터는 주로 전원회로에 많이 쓰이는 인덕터이다. 고전압, 고전류에도 견딜수 있도록 설계된 인덕터로, 수백 mA ~ 수십A까지 견딜수 있도록 코일의 굵기가 일반적으로 사용하는 인덕터에 비해 매우 굵은게 특징이다.
차폐 인덕터		차폐기파의 영향에 민감한 회로나 부품들의 간격이 좁은 제한된 영역에서의 회로에서 많이 쓰인다.
RF 인덕터		RF 인덕터는 높은 공진 주파수와 우수한 Q 특성을 보이는 인덕터로, RF 무선통신회로의 주파수나 공진특성을 이용한 여러회로에 적용됩니다.



1) 전원회로에서의 역할 콘덴서와 인덕터의 역할



2) 전원회로에서 핵심적인 역할을 하는 인덕터





3) 인덕터와 콘덴서의 비교와 결합

반응형



4) EMI Filter에서의 역할 콘덴서와 인덕터의 역할

· 인덕터 = Peak성 전류를 누그러뜨린다.

· 콘덴서 = 고주파 노이즈성 전압을 Bypass 시킨다.
