1. 불꽃감지기

화염에서만 발생하거나 또는 많이 발생하는 특정한 파장과 깜박거림을 감시하고 있다가 이러한 파장과 깜박거림이 일정치 이상이 되면 신호를 보내는 감지기로서 감지하는 파장에 따라 적외선식, 자외선식, 자외선·적외선겸용이 있다.

1) 적외선식불꽃감지기(IR방식)

불꽃에서 방사되는 적외선의 변화가 일정량 이상으로 되었을 경우 작동하는 감지기로서 적외선에 의해 수광소자의 수광량 변화로서 작동하는 감지기이다.



2) 자외선식불꽃감지기(UV방식)

불꽃에서 방사되는 자외선의 변화가 일정량 이상으로 되었을 경우 작동하는 감지기로서 자외선에 의해 수광소자의 수광량 변화로서 작동하는 감지기이다.



3) 자외선· 적외선겸용불꽃감지기

자외선, 적외선 겸용 불꽃감지기는 불꽃에서 방사되는 불꽃의 변화가 일정량 이상이 되었을 때 작동하는 것으로서 자외선 또는 적외선에 의한 수광소자의 수광량 변화에 의하여 하나의 화재신호를 발신하는 감지기이다.

< Fig01. UV/IR 복합형 불꽃감지기 >





2. 다신호식감지기

다신호식감지기는 1개의 감지기내에 서로 다른 종별 또는 감도 등의 기능을 갖춘것으로서 일정시간 간격을 두고 각각 다른 2개 이상의 화재신호를 발하는 감지기를 말한다. 예를 들면 공칭작동온도가 60℃와 70℃를 구성한 정온식 다신호식감지기는 60℃와 70℃에서 신호를 두 번 발신하게 된다. 이와 같은 방식의 감지기로부터 화재신호를 수신하기 위해서는 다신호식 수신기를 사용하여야 한다.

복합형감지기는 확실한 화재감지를 목적으로 하나 다신호식 감지기는 비화재보를 방지하기 위한 목적이 강하다.

< Fig02. 다신호식감지기의 구성 >



< 표01. 복합형감지기와 다신호식감지기의 차이점 >

구 분	복합형감지기	다신호식감지기
감지소자	감지원리가 다른 감지소자의 조합	종별, 감도, 축적여부 등이 다른 감지소자의 조합
화재신호의 발신	두 기능이 모두 작동되는 때 또는 두개의 화재신호를 각각 발신	각 감지소자가 작동하는 때





3. 아날로그식감지기

아날로그식감지기는 주위의 온도 또는 연기의 양의 변화에 따라 각각 다른 전류치 또는 전압치 등의 출력을 발하는 감지기를 말한다. 즉 일반감지기가 화재상태와 비화재상태의 디지털 신호를 전송하지만, 아날로그감지기는 연속적으로 변화하는 물리량을 전송한다. 이러한 아날로그방식의 신호특성 때문에 일반감지기처럼 자신이 화재여부를 판단하여 발신하는 것이 아니라 시시각각으로 검출된 온도 또는 연기의 농도에 대한 정보만을 수신기에 송출하고 화재여부의 판단은 수신기에서 하도록 되어 있다.

다신호식감지기와 다른점은 다신호식감지기는 열 또는 연기의 양적 증가가 설정 값에 다다르면 순차적으로 신호를 발신하지만 아날로그식감지기는 신호를 발신하도록 설정된 값이 없으며 주기적으로 수신기에 온도 또는 연기의 양에 대한 정보를 송신한다.

< Fig03. 열식 아날로그식 감지기 >





4. 주소형 감지기

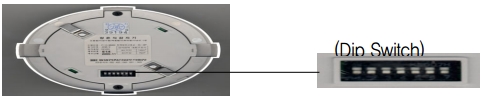

수신기는 화재 여부와 위치에 대한 정보를 필요로 한다. 화재 위치에 대한 정보를 제공하는 기능을 가진 감지기를 주소형 감지기라고 한다. 일반감지기는 화재위치를 알려줄 수 있는 기능이 없어 경계구역마다 각각의 회로를 구성하여 화재위치를 표시한다. 그러나 주소형감지기는 그 감지기만의 고유번지(address)가 지정되어 수신기에서 개별적으로 인식할 수 있도록 한 감지기이다. 이러한 기능을 위하여 수신기와 감지기 사이에는 고유한 통신신호를 사용한다. 주소형감지기에는 고유한 신호를 발신할 수 있는 신호장치가 있으며 그림과 같은 Dip Switch에 의해서 고유번지를 지정한다. 그리고 주소형감지기는 수신기의 디지털 표시창에 해당 감지기의 고유번지가 표시된다. 이렇게 수신기에서 개별적으로 인식할 수 있도록 하는 신호방식을 고유번지기능 또는 address기능이라고 한다.

아날로그형감지기는 해당 감지기가 감지하고 있는 주변의 온도 또는 연기에 대한 정보를 개별적으로 수신기에 제공해야 하므로 고유번지기능이 있다.

< Fig04. 주소형감지기의 주소지정 >



주소형감지기는 감지기내에 마이크로프로세서를 내장시키는데 내장된 마이크로프로세서를 통해 부가적으로 다음의 기능들을 수행하게 된다. 이러한 기능들이 이루어지기 위해서는 그러한 기능이 있어야 한다.

① 자기진단기능

자기진단회로로 감지기 자체의 고장여부를 계속적으로 확인하여 고장발생시 수신기에 고장신호를 보낸다.

② 오염도 경보기능

설치장소 및 연한에 따라 감지기의 이온실이 먼지, 기름 등의 이물질에 점차적으로 오염되어 아날로그값이 그 설정치를 초과할 경우 감지기가 장해신호를 수신기에 송신하여 경보를 발하는 기능으로 감지기의 청소 및 교체에 대한 신호를 보낸다.

③ 감지기 착탈 감시기능

수신기에서 어드래스형 감지기와 일정주기로 신호를 주고받고 있는데 감지기가 이탈되면 수신기에서는 이상경보 및 해당 감지기의 고유번지가 표시되어 감지기의 착탈을 감시하게 할 수 있다.
