PLC(Programable Logic Controller)의 외부(입.출력) 메모리

PLC(Programable Logic Controller)의 외부(입.출력) 메모리





1. PLC I/O 할당

1) 입.출력 기기와 외부기기와의 접속

각 모듈별 외부기기를 접속할 ‘PLC 단자의 번호’를 결정하는 것으로, 이때 설정된 단자의 번호를 ‘I/O 어드레스’라고 하며, PLC프로그램에서 입.출력 번호로 사용됨.



2) PLC의 I/O 할당

16진수를 사용함. 즉, 한 개의 모듈 당 I/O 어드레스는 0 ~ F 임.

모듈 번호의 경우 0 ~ 까지 임.





2. PLC의 어드레스 - 비트 어드레스와 워드 어드레스





3. PLC의 외부(입.출력) 메모리

반응형

외부 입.출력 번호의 할당은 첨자(Device 이름) ‘P’로 표현함.

Word 번호 : 10진수

접점번호 : 16진수( 0~ F)

ex) P01F, P030

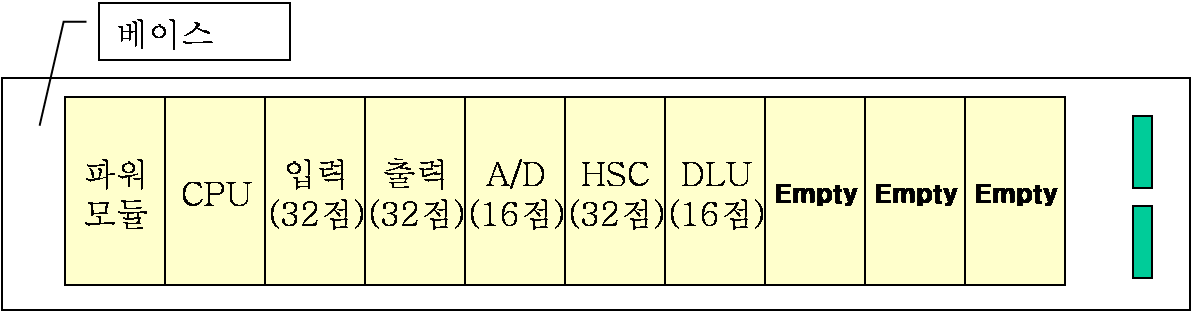

모듈(카드) 번호 : PLC 16점 단위로 카드 번호가 설정됨.

* 32점의 경우 하나의 모듈에 2개의 모듈(카드)가 내장되어 있는 것으로 이해함





4. PLC의 수치표현

1) 10진수

“0 ~ 9의 10 종류의 기호를 사용하여 순서와 크기를 나타내는 수”

… 0, 1, ~ 9, 10, 11 ….



2) 2진수

“0과 1의 두 종류 기호를 사용하여 순서와 크기를 나타내는 수”

… 0, 1, 10, 11, 100, 101, 110, 111, 1000 …..

예) 2진수의 10진수 값 ? ( 2진수 à 10진수)



3) 16진수

16종류의 기호를 사용하여 수치 표현



16진수 한자리는 2진수의 4bit로 대응됨 → F : 15 : 1111

♠ 16진수의 경우, 4행의 최대치가 0 ~ FFFF(65,535) 임.

* 2진수 → 8진수, 2진수 → 16진수로 바로 변환 가능 !



4) BCD

2진화 10진수는 “10진수의 각행의 숫자를 2진수로 표현 가능한 수”

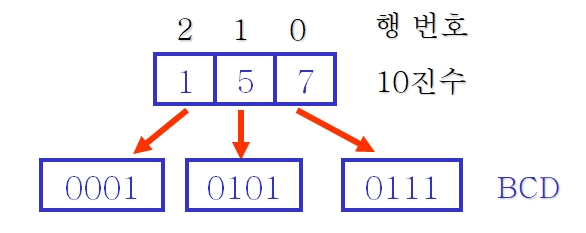

예) 10진수의 157의 경우,

※ BCD의 경우, 4행의 최대치가 0 ~ 9999임.





5. PLC 내부 메모리

1) 내부 메모리의 개요

PLC의 외부 입출력 영역 즉, P영역을 제외한 모든 메모리 영역

ON/OFF,Data 등이 외부 입력이나 출력에 영향을 미치지 않고, PLC 동작 시 내부에서만 연산이 이루어지는 메모리



2) 내부 메모리

- 보조 릴레이 (M)

- KEEP 릴레이 (K)

- 특수 릴레이 (F)

- 링크 릴레이 (L)

- 타이머 / 카운터 (T/C)

- 데이터 영역 (D)

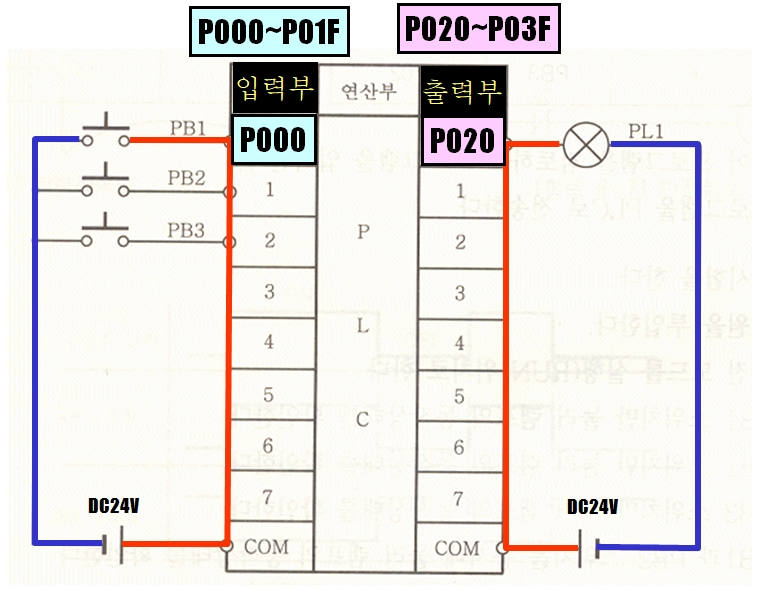

6. 실체 배선도





7. PLC 배선도
