외선공사(가공배전) - 지선공사방법 및 자재종류

외선공사(가공배전) - 지선공사방법 및 자재종류



1. 지선, 지선밴드

1) 지선의 종류 및 형태

< Fig01. 지선밴드의 명칭 >



① 지선밴드/지선그립

② 아연도강연선

③ 지선용 구형애자/지선그립

④ 지선롯드/지선용 타입 앵커 /지선그립

⑤ 지선 커버

⑨ 지선캡

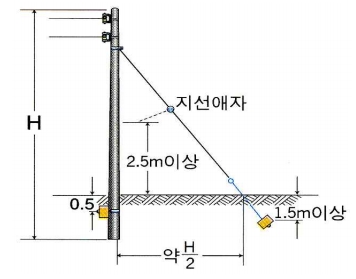

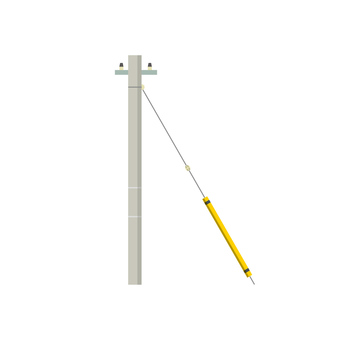

< Fig02. 보통지선 >

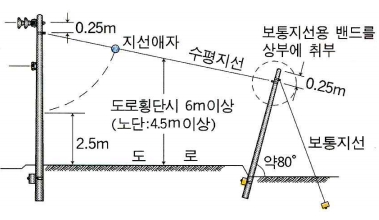

< Fig03. 수평지선 >



< Fig04. 공동지선 >



< Fig05. Y지선 >



< Fig06. 궁지선 >



2) 지선밴드의 용도

- 가공 배전선로의 전주에 지선을 연결하기 위하여 설치하는 밴드

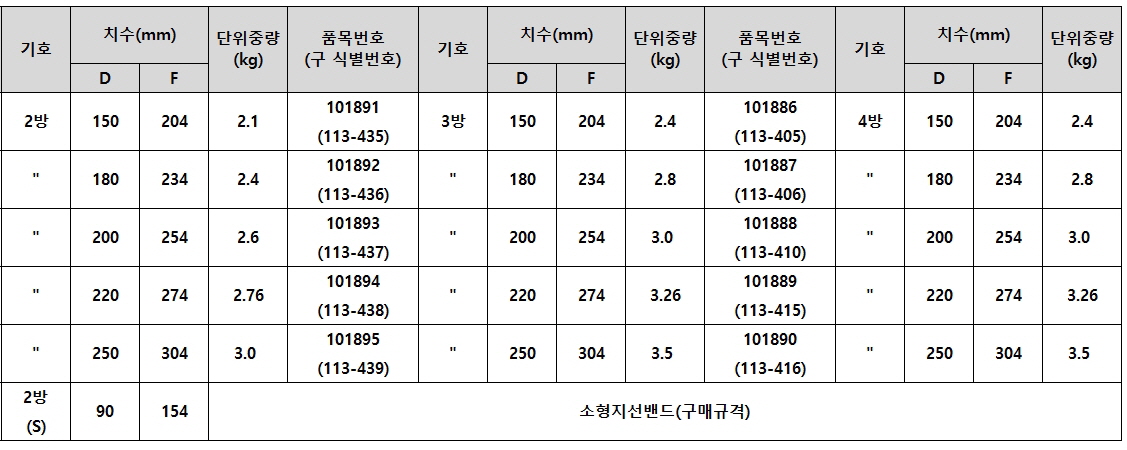

3) 종류 및 규격

반응형



4) 지선의 실물사진



5) 현장설치사진



6) 지선밴드의 형상 및 치수

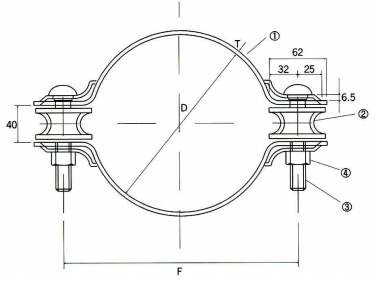

< Fig06. 2방 지선밴드 상세도 >



< Fig06. 3방 지선밴드 상세도 >



< Fig06. 4방 지선밴드 상세도 >



① 밴드

② 심볼

③ 밴드조임용볼트(M16x100)

④ 너트(M16x100)



< Fig06. 4방 지선밴드 측면도 >





2. 아연도 철선, 아연도 강연선

1) 아연도철선·강연선의 용도

구 분	사 용 개 소	비 고
아연도 철(연)선	조가선, 잡용선 등
아연도 강연선	지선, 가공지선, 가공케이블 조가선 등



2) 종류 및 규격

○ 아연도 철선

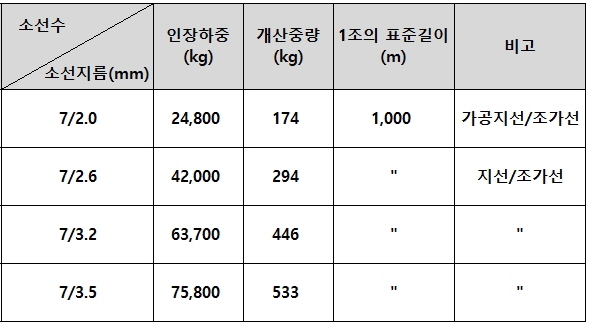

○ 아연도 강연선



3) 실물사진



4) 현장설치사진





3. 지선용 구형애자

1) 용도

- 배전선로 전주의 지선 중앙에 설치하여 전압선과 지선 접촉시 지상의 인체에 대한 감전예방을

목적으로 하는 절연용 애자임



2) 종류 및 규격

규격(두께x직경) (mm)	단위중량 (kg)
100x100	1.0

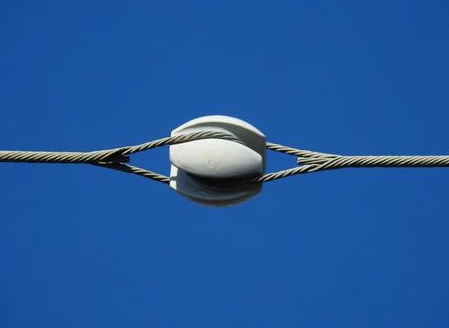

3) 실물사진



4) 현장설치사진

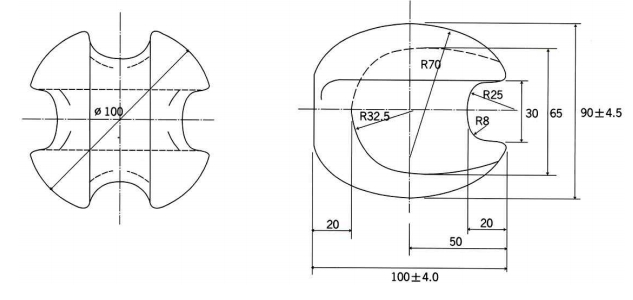

5) 형상 및 치수



6) 참고자료

상용주파 내전압	인장파괴 하중
15kV · 1분	6,000kgf

- 지선절단시 지선애자의 지표상 높이 : 약 2.5m





4. 지선롯드

1) 용도

- 전주의 지선과 지하에 매설되는 지선근가와의 연결용으로 사용



2) 종류 및 규격

종 류	규격(두께x직경) (mm)	단위중량 (kg)	인장력 (kgf)
소형	16x2,300	4.7	4,400
대형	18x2,500	6.0	7,500



3) 실물사진



4) 현장설치사진

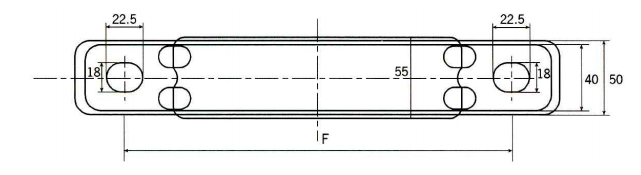

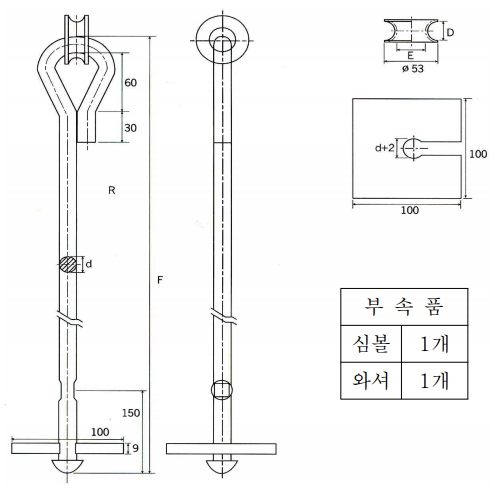

5) 형상 및 치수



규격 (지름x길이)	치수(mm)
	F	d	D	E	R
16x2,300	2,300	16	24	25	12
18x2.500	2,500	18	24	25	12

< Fig01. 지선롯드 시공방법 >





5. 지선커버

1) 용도

- 전주에 설치된 지선의 표시 및 방호용으로 사용



2) 종류 및 규격

종 류	전 장(mm)	단위 중량(kg)	적용 구분
지선커버1호	2,000	1.77	보통지선



3) 실물사진

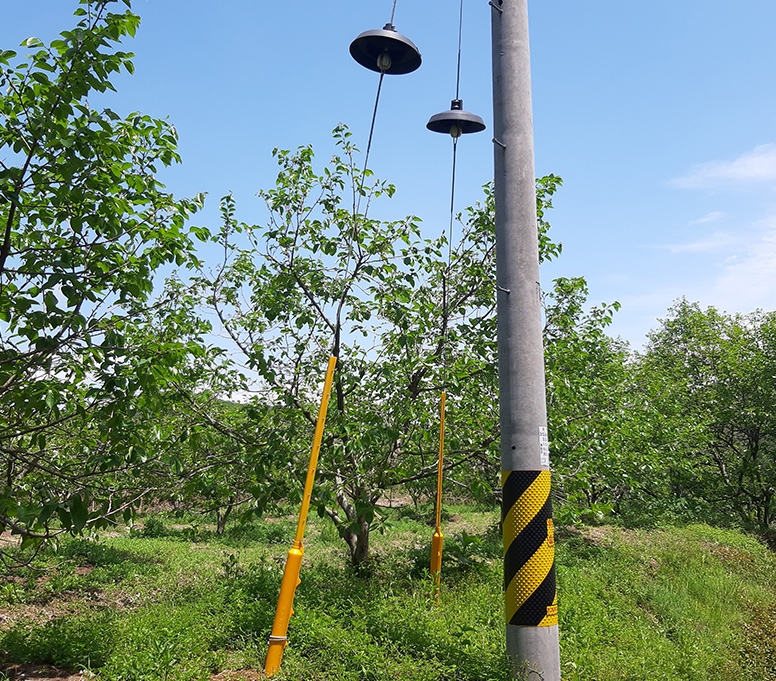

4) 현장설치사진

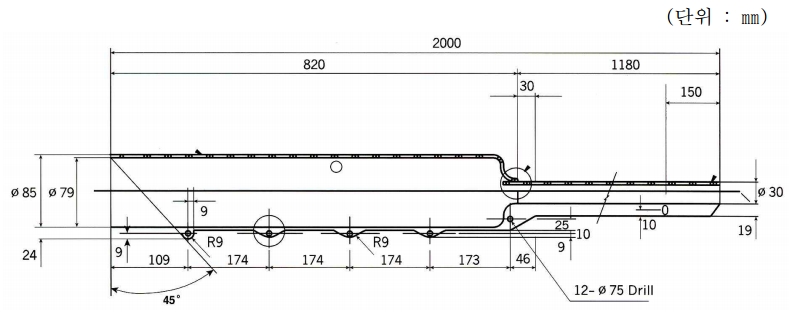

5) 형상 및 치수



6) 참고자료

- 지선커버 상단의 지표상 높이 (수직거리 : 1.5m 내외)
