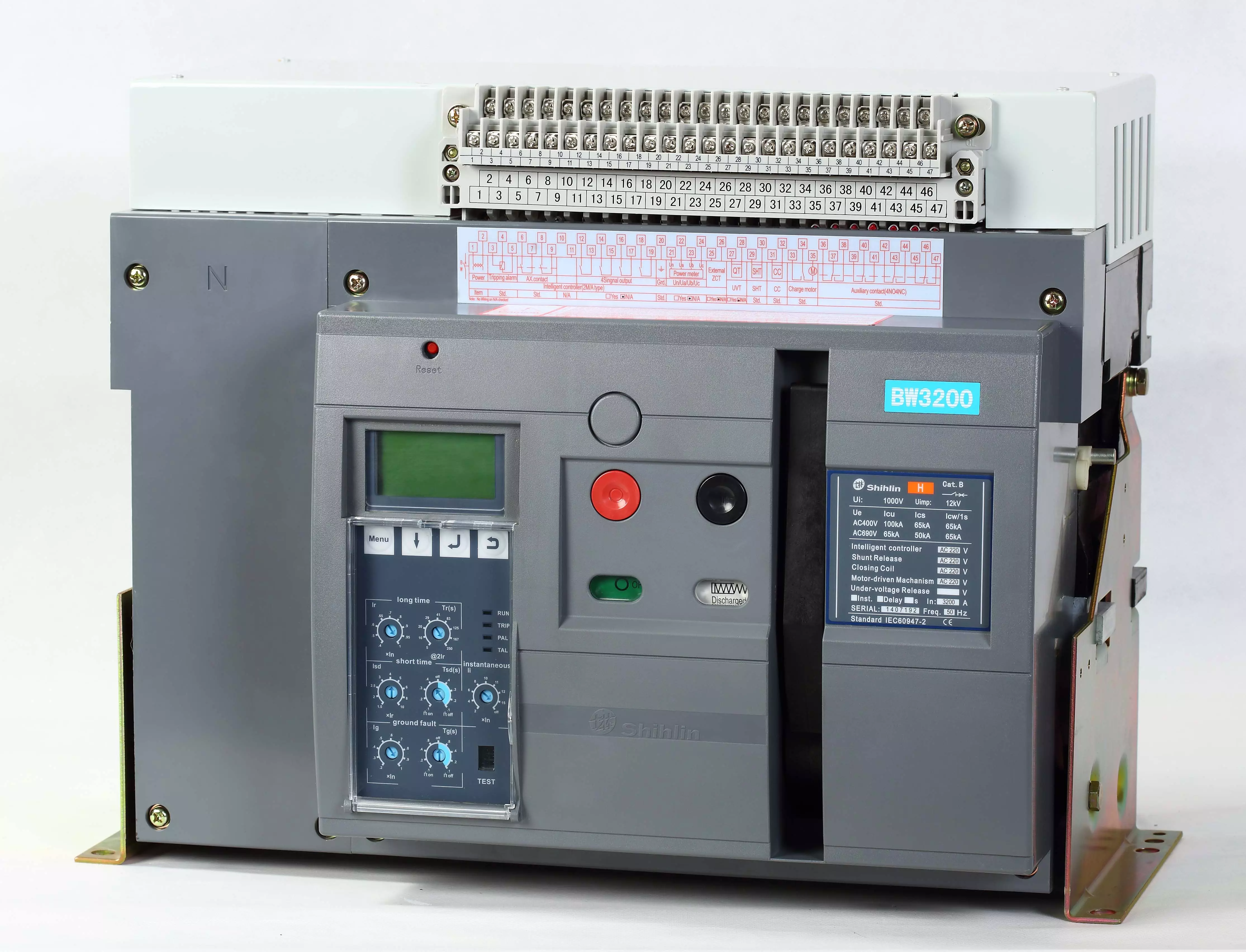

1. 차단기의 트립방식의 비교

차단기의 제어 방식에는 차단기를 직접 조작하는 에너지 源에 따라 전기 제어방식과 공기 제어방식이 있으며 차단기의 트립조작장치가 전기적으로 제어 되는 것을 전기 trip제어라고 한다.

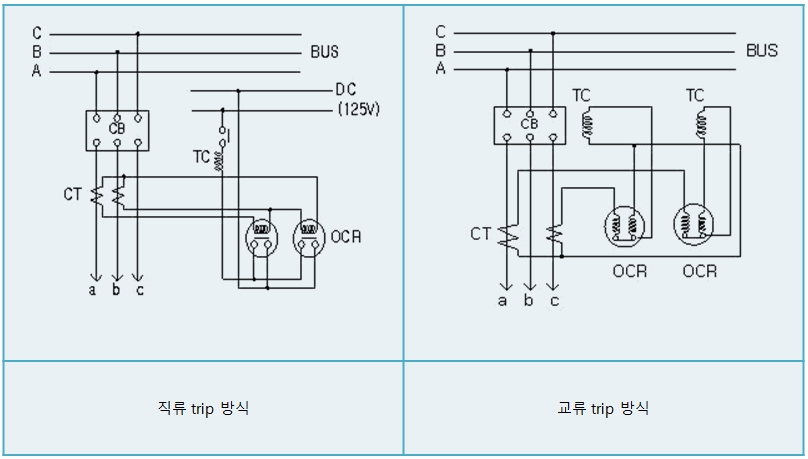

직류전압, 교류전압, 변류기 2차전류 또는 콘덴서에 저장 된 에너지에 의하여 trip하는 것을 각각 직류전압 trip, 교류전압 trip, 과전류 trip 또는 콘덴서 trip 방식이라고 한다.



1) 과전류 trip 방식

그 차단기의 주회로에 접속된 변류기 2차전류에 의하여 차단기가 trip되는 방식을 말하고 변류기 2차전류로 상시 여자해 두는 것을 상시 여자방식, 보호 계전기가 동작할 때만 순시 여자되는 것을 순시 여자 방식이라고 한다. 과 전류 trip장치의 용량은 trip coil의 통전전류와 단자전압의 곱(×)으로 표시하고 상시 여자방식에서는 정격 trip 전류에 대한 용량, 순시 여자방식에서는 trip전류 표준치에 대한 용량을 말한다.



2) 부족전압 trip방식

trip장치에 인가되어 있는 전압의 저하에 의하여 차단기가 trip되는 방식으로 trip coil이 직접 제어전원에 접속되는 것을 직접식, 보호계전기를 통하여 제어전원에 접속되는 것을 간접식이라고 하며 계기용 변압기를 이용하여 보 호계전기를 동작시킨다. 부족전압 trip장치의 용량은 정격전압에 의하여 trip기구가 유지되어 있는 상태의 전압과 전류의 곱으로 표시한다.

반응형

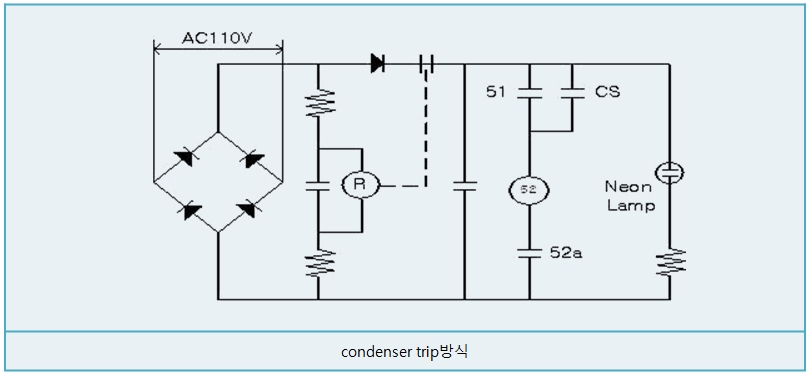

3) condenser trip 방식

condenser에 충전된 에너지에 의하여 차단기가 trip되는방식이다.





2. 트립 프리(Trip free)

trip free란 최소한 접촉자의 접촉 또는 접촉자간의 아-크에 의하여 주 회로가 통전 상태가 되었을 때 투입명령을 수행중이라고 할지라도 trip장치의 동작에 의하여 그 차단기를 trip시킬수 있으며, trip 완료후라도 계속 투입 명령에 재차 투입동작을 하지 않고 일단 투입명령을 해제 한 후(일정 시간이 지난후) 다시 투입 명령을 주었을 때 비로소 투입 동작이 행하여지는 것을 말한다. ESB-150(한전 규격)에 의하면 차단기는 trip 우선 장치와 pumping 방지 장치등 2종류의 trip free장치를 갖추도록 규제하고 있다.

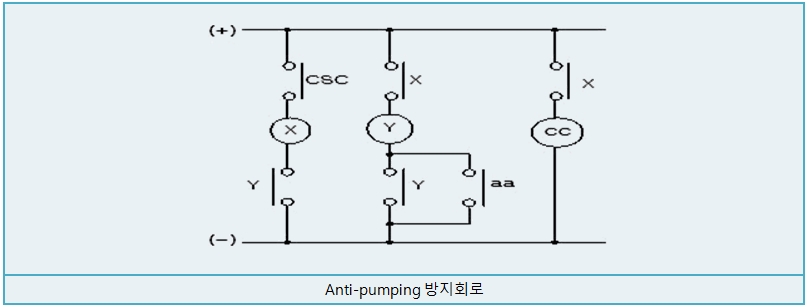

(X : 투입계전기, Y : 펌핑방지계전기, aa : 보조접점)



trip 우선장치는 투입명령을 수행중이라도 그 차단기를 trip 시킬수 있는 기계적 장치(유체압력을 이용한 것도 포함)를 말하며 pumping방지장치는 anti pumping이라고도 한다. 이것은 차단기의 trip이 완료된 후 계속해서 투입명령을 가하였을 지라도 일단 투입명령을 해제하고(개방명령을 주고)다시 투입명령을 가하지 않는 한 투입되지 않는 장치를 말한다.





구형 차단기는 trip신호가 오면 전기적으로 투입회로를 끊도록 되어 있지만 지금은 기계적 trip free, 즉 기계적으로 떨어져서 trip동작이 이루어지는 기구가 일반적으로 사용되며 공기적 trip free나 유압 trip free가 전기적 trip free와 함께 사용되는 것이 보통이다.
