1. 재기 전압 (Transient recovery voltage, restriking voltage)

재기 전압이라고 함은 차단기의 한극의 차단 직후에 그 극의 양 단자간에 또는 그 극의 각 차단점의 접촉자간에 나타나는 과도전압을 말한다. 재기 전압에는 단일주파 과도성분 뿐인 것과 다중주파의 과도성분을 가진 것이 있다.

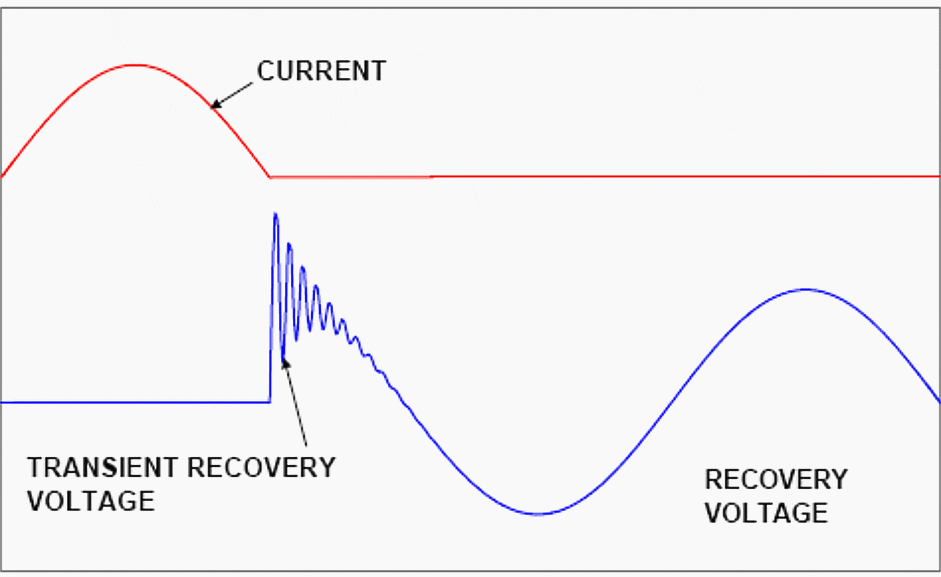

< Fig01. 회로전압(단자간) 재기전압 >



< Fig02. 회로전압(단자간) 재기전압 확대도 >



정격 재기전압은 차단기가 정격 차단전류 또는 그 이하의 전류를 차단할 때 부과될 수 있는 고유 재기전압의 한도로서 2 parameter법과 4 parameter법의 규약 치로서 표시하며 한국전력에서는 다음 표를 표준치로 사용하고 있다.

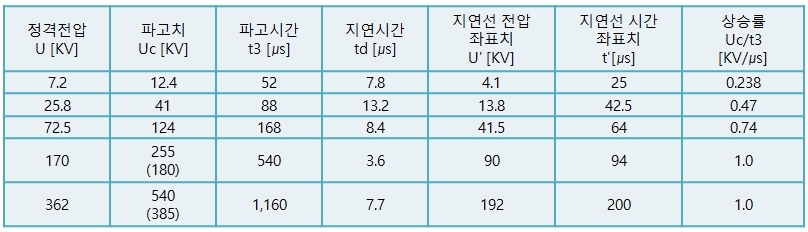

[ 표.01 정격 재기전압 표준치(ESB-150) ]





2. 고유 재기전압

전로의 한점에 있어서 그 전로의 정현파 교류가 자연 0값 에서 Arc를 발생하지 않고 차단되거나 전로의 과도현상 특성에 영향을 주지 않고 차단되었을 경우의 재기전압을 고유재기전압이라고 한다. 3상 회로일 때 최초에 차단된 상의 동상 단자값으로 나타낸다.





3. 재기전압 상승률(Rate-of-rise of recovery voltage)

재기전압의 시간적 증가율을 재기전압상승률이라고 하며 재기전압 규약 상승률이란 단일 주파의 과도성분만 가진 재기전압에 있어서 규약된 방법에 의하여 구해지는 재기 전압 상승률을 뜻하며 [KV/㎲] 또는 [GV/s]를 단위로 하여 나타낸다.
