가스화재경보설비(Gas Leak Fire Detector)의 구성 및 구조,기능

가스화재경보설비(Gas Leak Fire Detector)의 구성 및 구조,기능





1. 개요

가스화재경보기란 LP가스 또는 도시가스 등의 가연성 가스가 누설되어 공기중에 폭발범위가 형성되어 점화원에 의한 폭발사고를 방지하기 위한 장치이다,

또한 독성가스로 인한 중독사고를 미연에 방지하고자 가스저장소 및 대량사용장소에 설치하여 가스가 누설되었을 때 자동적으로 경보를 발하여 가스로 인한 사고를 사전에 예방하여 주는 장치이다.



2. 구성

< 가스화재탐지기의 구성도 >



3. 구조 및 기능

1) 단독형

하나의 본체에 감지부 및 경보부가 있어 설치하고자 하는 곳에 가장 간편하게 설치할 수 있는 형태이다. 그러나 대형저장소나 다량 사용업소 또는 주위에 소음이 많이 나는 곳에서는 사용이 불합리하다. 또한 사람이 항시 경보기를 감시하여야 하므로 경보기 주위나 저장실 내에 있어야 한다.

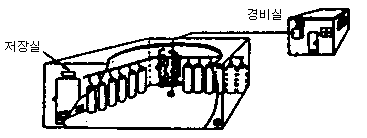

2) 분리형

· 탐지부와 수신부가 분리되어 탐지부는 가스저장실 내에 수신부는 수위실 등 사람이 항시 상주하는 장소에 배선으로 연결 설치하여 원거리에서도 저장시설의 가스누설 상태를 감시할 수 있다.

또한 가스농도를 검출하여 환기장치를 작동시켜 가스 배출도 가능하다.



2-1) 공업용(방폭형)

· 감지소자가 들어있는 탐지부에서 누설된 가스를 탐지하여 수신부로 신호를 보내면 경보와 동시에 환기장치를 작동. 감지소자는 산화주석이 주성분으로 대상가스를 감지하면 이온화 반응이 일어나 저항값이 변하면서 경보를 발한다.



2-2) 일반용

· 보통 소규모 저장실이나 음식점 또는 주방 등에 설치하며 감지부는 공업용과 같이 방폭형으로 되어 있다.



3) 휴대용

· 전원은 보통 DC 9V를 사용하고, 가스의 누설우려가 있는 부분에 휴대식 감지소자를 접촉하면 가스 누설시에는 그 농도를 지시하고 위험 표시등이 켜지면서 경보를 발한다.



4. 설치기준

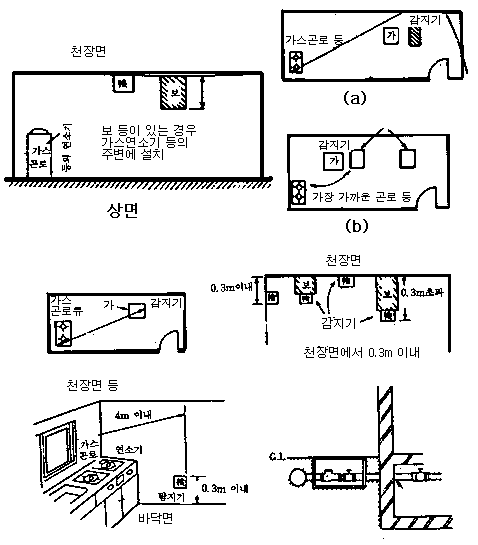

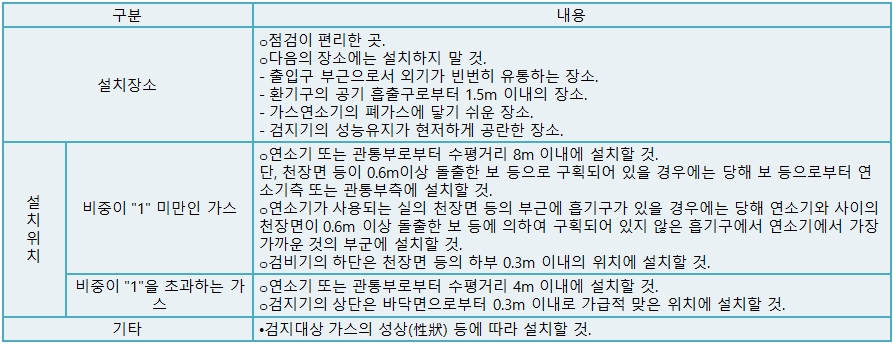

1) 검지기 설치기준



2) 특징 및 설치시 주의사항

2-1) 특징

· 감지할 수 있는 가스농도를 임의로 조정할 수 있다.

· 누설가스가 공기보다 무거운 것은 아래쪽에, 공기보다 가벼운 것은 위쪽에 탐지부를 설치한다.



2-2) 설치시 주의사항

· 가스가 체류하기 쉬운 장소에 설치한다.

· 수증기 또는 수분이 직접 접촉될 우려가 없는 곳에 설치한다.

· 태양의 복사열 또는 연소기로 인하여 주위온도가 40℃ 이상 될 우려가 없는 곳에 설치한다.

· 분리형 설치시 수신부는 사람이 항시 상주하는 곳에 설치한다.

· 탐지대상 가스용인가 확인후 설치한다.

· 통행에 불편이 없는 장소에 설치.

· 먼지나 외부로부터 사용 이외의 가스가 유입되지 않는 곳에 설치한다.



5. 설치대상

1) 충전기(충전용기)

· 저장탱크로부터 가스용기등에 충전하는 곳으로 충전실 내부나 배관설비가 되어 있는 곳.



2) 차량충전소

· 탱크로리로부터 가스를 공급받아 저장탱크에 저장하여 Auto-Stand로 자동차 등에 충전하는 곳으로 저장탱크실 내부나 배관설비가 되어 있는 곳.



3) 중앙공급실

· 집단사용처나 대량 사용처에 공급하기 위하여 다량의 용기를 저장실에 집단 수용하는 중앙공급시설로서 용기저장실 내부나 배관설비가 되어 있는 곳.



4) 주방

· 가스를 사용하는 연소기를 취급하는 곳,



6. 점검

· 1일 1회이상 탐지부에 가스를 접근시켜 경보동작상태를 확인한다.(가스 라이터 사용)

· 1일 1회이상 전원표시등을 확인하고 통전되는가를 확인한다.

· 1일 1회이상 배선의 단선유무를 확인한다.
