1. 압력스위치(Pressure Switch)

① 압력스위치에는 "RANGE"와 "DIFF"의 눈금이 있으며 압력스위치 상단부의 나사를 이용하여 조정한다.

② RANGE는 펌프의 정지점 압력, DIFF는 펌프의 정지점 압력과 기동점 압력의 차이로 펌프가 DIFF의 수치 만큼 압력이 떨어지면 펌프는 다시 기동하게 된다.

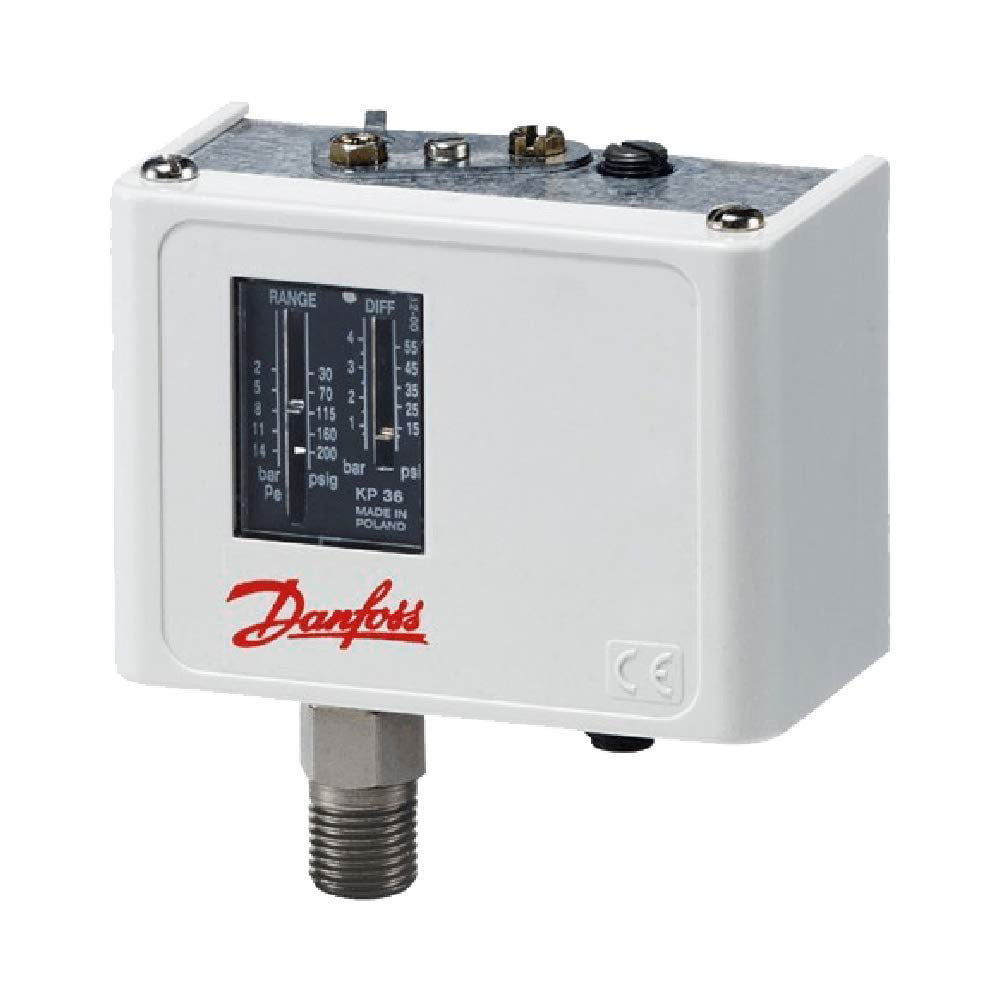

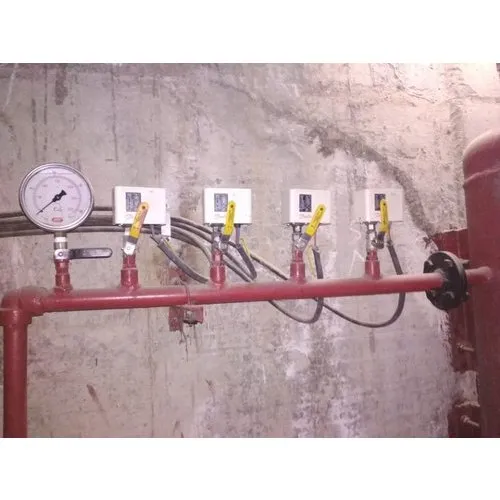

< Fig01. 소방펌프 압력스위치 >





2. 압력 탱크의 조정(Pressure Tank Setting)

펌프의 기동점 및 정지점은 다음과 같이한다.

- 기동점은 "자연압+K"로 한다.



K값=옥내소화전의 경우 2kg/㎠ (소방기술기준)

스프링클러의 경우 2kg/㎠ (소방기술기준)

펌프의 정격토출압력이 옥내소화전 1.7kg/㎠, 스프링클러 1kg/㎠를 감안하여 기동점을 결정한다.

충압펌프의 기동점은 주펌프의 기동점보다 최소 0.5kg/㎠이상 높게 설정한다.

- 정지점은 주펌프의 전양정값을 알고 그값과 같게 하거나 그값보다 작게 설정한다.

충압펌프의 정지점은 주펌프의 정지점과 같게 하거나 0.5kg/㎠정도 낮게 설정한다.

반응형

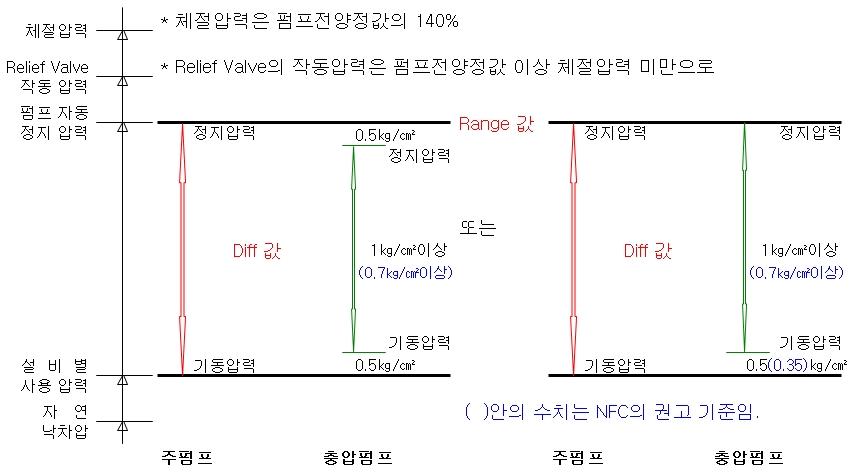

< Fig02. 압력스위치의 압력설정의 범위 >





3. 소방압력탱크 Setting의 예시

펌프의 전양정이 100m이고 자연압이 5kg/㎠인 소화펌프인 경우 Setting은



주펌프의 기동점 : 5kg/㎠ + 2kg/㎠ = 6.5kg/㎠ 이므로 6.5

주펌프의 정지점 : 100m / 10kg/㎠ = 10kg/㎠ 이므로 10



그러므로 Range값은 10, Diff값은 10kg/㎠ - 6.5kg/㎠ = 3.5kg/㎠ 이므로 3.5



충압펌프의 기동점 : 주펌프의 기동점 6.5kg/㎠ + 0.5kg/㎠ = 7kg/㎠ 이므로 7

충압펌프의 정지점 : 100m / 10kg/㎠ = 10kg/㎠ 이므로 10으로 하거나

주펌프의 정지점 10kg/㎠ - 0.5kg/㎠ = 9.5kg/㎠ 이므로 9.5



그러므로 Range값은 10으로 하거나 9.5, Diff값은 10kg/㎠ - 6.5kg/㎠ = 3.5kg/㎠이므로 3.5 로 하거나 9.5kg/㎠ - 6.5kg/㎠ = 3kg/㎠ 이므로 3
