1. 화재감지기 - 수신기 정상상태에서의 동작
① 정상적인 감시상태에서 감지기 회로에는 다음 그림의 파란선을 따라 전류가 흐릅니다. 이때 종단저항이 10kΩ , 감지기 회로 전선의 저항을 50Ω , 릴레이 저항을 1kΩ이라고 가정하고, 화재경보용 릴레이에는 20mA 이상의 전류가 흘러야 동작한다고 가정하면 감지기 회로에는
의 전류가 흐를 것이나, 릴레이는 이렇게 작은 전류로는 동작하지 않으므로 동작하지 않고 그대로 감시상태를 유지할 것입니다.

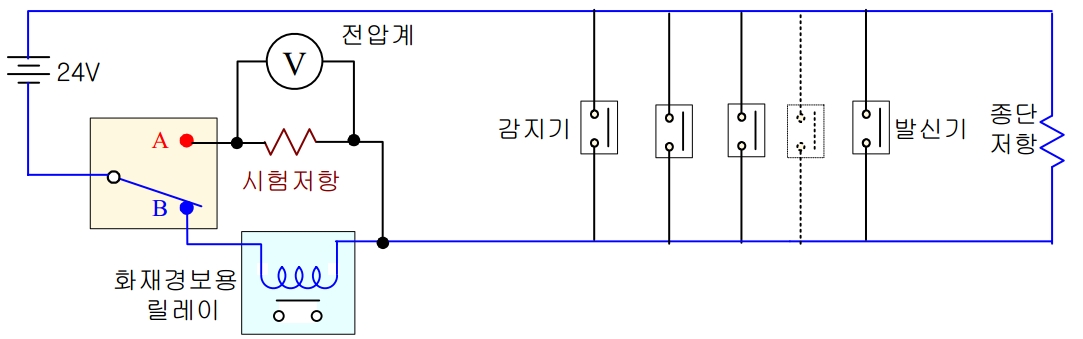

< Fig01. 감지회로의 정상상태일때 비화재인 경우 >
② 감시 중에 만일 감지기 하나가 다음 그림과 같이 동작하거나 발신기가 눌려지면 감지기 회로가 단락되는 것과 같으므로 종단저항은 관계없이 그림의 파란선으로만 전류가 흐르는데 이때 흐르는 전류는
가 되어 릴레이가 동작하고 화재경보가 울릴 것입니다.
< Fig02. 감지회로의 정상상태일때 화재발생한 경우 >
2. 화재감지기 - 수신기 시험상태에서의 동작
① 감지기 회로를 시험하기 위해서 스위치 접점을 B→A로 옮기면 다음 그림과 같이 되는데 , 시험저항이 1.5kΩ이라면 회로에 흐르는 전류는
이고 이때 저항에 걸리는 전압은 E=IR=1500ⅹ 0.0022 = 3.3V 가 되므로 전압계는 이 값을 지시할 것입니다. (정상상태)
< Fig03. 감지회로의 시험상태일때 정상상태 >
② 만일 다음 그림과 같이 감지기 회로의 가장 먼 곳(종단저항 부근)에서 단락이 발생했다면 이때 흐르는 전류는 그림의 빨간선을 따라 흐르므로
저항에 걸리는 전압은 E=IR=1500ⅹ 0.01548=23.22V 가 될 것입니다. (원거리 단락상태)
< Fig04. 감지회로의 시험상태일때 원거리 단락상태 >
③ 만일 다음 그림과 같이 감지기 회로의 가장 가까운 곳(수신기 부근)에서 단락이 발생했다면 회로저항도 0Ω이 될 것이므로 이때 흐르는 전류는 그림의 빨간선을 따라 흐르므로
저항에 걸리는 전압은 E=IR=1500ⅹ 0.016=24V 가 될 것입니다. (근거리 단락상태)
< Fig05. 감지회로의 시험상태일때 근거리 단락상태 >
④ 만일 다음 그림과 같이 감지기 회로가 중간에 단선되었다면 시험저항에는 전혀 전류가 흐르지 않으므로 저항에 걸리는 전압은 E=IR=1500ⅹ 0 = 0V 가 될 것입니다. (단선상태 )
< Fig06. 감지회로의 시험상태일때 단선상태 >
