IEC 규격에 의한 배선방식의 선정과 시공 해설

(IEC 60364-5-52, 2001. KS C IEC60364-5-52, 2004)





1. 일반사항(520)

배선방식의 선정과 시공에 관하여 이 규격을 적용할 때 절연전선 및 케이블과 그것들의 단말 처리와 접속, 그 지지방법, 폐쇄함 및 외적영향을 고려한 보호방법에 대하여 IEC 60364-1의 기본 원칙의 적용을 고려하여야 한다.





2. 배선방식의 종류(521)

1) 배선방식 선정방법(521.1)

배선방식의 선정은 사용하는 전선(나전선, 절연전선) 또는 케이블의 종류에 따라 다음 표 2-1(배선설비의 선정)에 적합한 것이어야 한다.

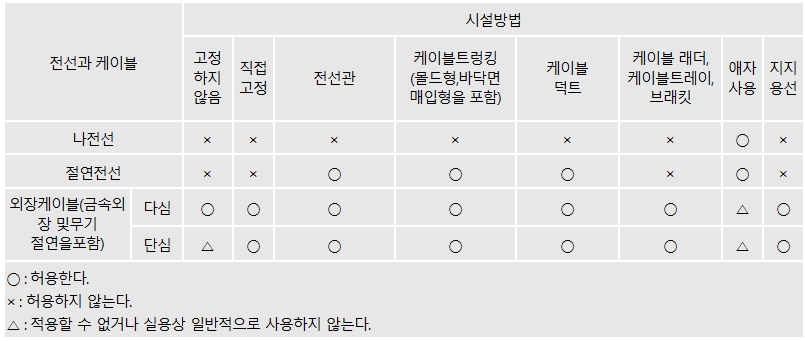

표 2-1 배선설비의 선정[IEC 60364-521.1의 표 52-1(52F)]

이 표는 전선(나전선, 절연전선) 및 케이블을 사용하는 경우의 시설방법(공사의 종류)의 옳고 그름을 나타내는 것으로 표에 사용된 용어 및 배선방식의 선정에 대하여 해설한다.





1-1) 용어 해설

① 고정하지 않음

전선 및 케이블을 포설한 그 상태대로 두는 방법이다. 다심외장케이블의 시설방법에서 케이블을 직접 지지물에 고정하지 않아도 위험의 우려가 없는 경우 또는 배선공간이 너무 좁은 경우에는 케이블을 고정하지 않을 수 있다.

반응형



② 직접고정

전선 및 케이블을 포설하고 고정재를 사용하여 지지물에 직접 고정하는 방법이다. 단심 또는 다심외장케이블의 포설방법에서 케이블을 직접 지지물에 고정하지 않으면 위험의 우려가 있는 경우 케이블에 기계적 보호를 하지 않고 케이블을 직접 지지물에 고정한다. 고정재로는 새들, 스테이플, 묶는 끈 등이 있다.



③ 케이블 트렁킹

건축물에 고정되는 본체부와 제거할 수 있거나 개폐할 수 있는 커버로 이루어지며 절연전선, 케이블, 코드를 완전하게 수용할 수 있는 크기의 것을 말한다.(IEC 60050-826-06-04) 지금의 금속덕트 등이 해당된다. 재료는 비연소성(非延燒性) 부품으로 구성되는 것이 일반적이며, 다음의 덕트, 케이블 래더(ladder), 케이블 트레이, 브래킷도 마찬가지이다.



④ 케이블 덕트

절연전선 및 케이블 등을 인입하거나 교체할 수 있는 사각형 단면의 것을 말한다. 지금의 플로어덕트, 금속덕트가 여기에 해당된다.



⑤ 케이블 래더(ladder)

길이방향의 가로대에 케이블 지지용 가로대를 고정한 사다리형의 것이다(IEC 60050-826-06-08).



⑥ 케이블 트레이

전선류가 굴러 떨어지지 않도록 테두리가 있는 것으로 뚜껑은 없다.

(주) 케이블트레이에는 구멍이 있는 경우와 없는 경우가 있다.(IEC 60050-826-06-07)



⑦ 케이블 브래킷

케이블을 적재하기 위한 수평 지지대로 한쪽만을 벽 등에 고정하는 것으로 케이블의 길이 방향에 등 간격으로 설치한다(IEC 60050-826-06-09). 케이블의 자체 하중이 브래킷에 가해져 케이블이 변형될 우려가 있기 때문에 거의 사용되지 않는다. 브래킷은 상기 시설방법의 지지부품(금구)으로 많이 이용된다.



⑧ 지지용 선(Wire)

단심 또는 다심 외장케이블을 가공 배선하는 경우 행거를 사용하여 케이블을 매달기 위한 지지선(메신저와이어)을 말한다. 지지선과 일체화된 단심 또는 다심케이블도 있다.





1-2) 배선방식의 선정 해설

① 나전선 시설방법

애자사용 이외의 방법은 허용하지 않는다. 애자를 사용하여 전기적 절연을 유지하는 방법 이외에는 허용하지 않는다. 전기설비기술기준에서도 나전선의 사용은 특별한 용도(접촉전선 기타) 이외에는 인정하지 않고 있다.



② 절연전선 시설방법

고정하지 않음, 직접고정, 케이블 래더, 케이블 트레이, 브래킷 및 지지용 선에 의한 방법은 허용하지 않는다. 절연전선은 도체에 대한 전기적 절연이 기초절연만 한 것이므로 외적영향을 직접 기초절연이 받을 우려가 있다. 따라서 전선을 외적영향으로부터 보호할 수 있는 방법 이외에는 허용하지 않는다. 다만, 애자사용공사를 하는 경우에는 나전선과 마찬가지로 허용된다.



③ 외장케이블(다심) 시설방법

애자사용공사를 제외한 모든 방법을 허용한다. 전선의 구조가 기초절연 이외에 외상보호가 되어 있어 모든 방법이 허용된다. 일반적으로 애자를 사용하지 않는 것은 경제적인 문제 때문이다.



④ 외장케이블(단심) 시설방법

고정하지 않음 및 애자사용공사를 제외한 모든 방법이 허용된다. 애자사용공사에 대하여는 위 “3)”의 내용과 같다. 단심케이블을 고정하지 않고 시설하여 전류를 흘릴 경우 그 케이블에 자계가 발생하여 주위에 영향을 미칠 우려가 있기 때문에 실용상 일반적으로 사용하지 않는다. 우리나라의 경우 단심케이블을 2개연 또는 3개연으로 꼬아서 사용하는 것이 일반적이다.





2) 배선설비 시공방법(IEC 60364-521.2)

배선설비의 시공은 그 시설상황(장소, 환경 등)에 따라 표 2-2(배선설비의 시공)에 적합한 것이어야 한다.



표 2-2배선설비의 시공[IEC 60364-52의 표52-2(52G]

이 표는 시설상황(장소, 환경 등)에 따른 시설방법(공사의 종류)의 적정성 여부를 나타낸 것으로 표에 사용된 용어 및 배선방식의 시공에 대하여 해설한다.



2-1) 용어 해설

① 건물의 빈 공간

점검구 등 한정된 부분에서만 접근 가능한 건물 구조 내의 공간으로 예를 들어 천장과 위층 바닥 사이의 공간, 2중바닥 속의 공간, 문틀 속의 공간 및 창틀 등의 틈새공간을 말한다.(IEC 60050-826-06-02)



② 케이블 채널

케이블이나 전선관을 통하게 할 수 있는 공간으로 사람은 들어갈 수 없지만 케이블 통선시나, 배관공사시, 공사 후에도 전선관이나 케이블에 자유롭게 접근할 수 있는 크기의 것을 말한다. 지면이나 바닥을 굴착하거나 벽에 붙이는 경우도 있으며 열린 공간 또는 통기구처럼 생긴 경우도 있다.(IEC 60050-826-06-05)



③ 구조물 매입

몰타르 속 또는 콘크리트 속 및 단열 벽 속에 매입하는 것이다.



④ 가공

천장, 벽, 바닥 등의 조영재에 지지물을 직접 설치하여 전선 및 케이블이 공중을 건너지르는 것이다.



⑤ 수중

물속이나 물속의 바닥에 시설하는 것이다.



2-2) 배선설비의 시공 해설

① 건물의 빈 공간

가) 건물의 빈 공간에서는 전선 및 케이블을 직접 고정하는 시설방법은 일반적으로 사용되지 않는다. 이중천장 내부는 비교적 넓은 공간이지만 바닥마루아래 공간, 문틀 속 및 창틀 속에는 배선을 고정할 공간이 없으므로 실용상 일반적으로 사용하지 않는다.

나) 건물의 빈 공간에는 케이블 트렁킹, 애자사용 및 지지용선에 의한 시설방법은 허용되지 않는다. 케이블 트렁킹에 의하여 시설한 경우 공간 넓이의 문제로 인하여 점검이 불가능하고, 애자 사용 및 지지용선에 의한 시설방법은 넓은 공간을 필요로 하기 때문이다.



② 케이블 채널

케이블 채널에서는 애자사용 및 지지용선에 의한 시설방법은 허용되지 않는다. 애자사용 및 지지용선에 의한 시설방법은 위와 마찬가지로 넓은 공간을 필요로 하므로 허용하지 않는다.



③ 지중매설

가) 지중매설에서 전선 및 케이블을 직접 고정하는 시설방법은 실용상 일반적으로 사용하지 않는다. 지중에는 고정할 지지물도 없고 그럴 필요도 없기 때문이다.

나) 지중매설에서 케이블 래더(ladder), 트레이 및 브래킷 시설방법은 적용할 수 없다. 지중에는 고정할 지지물이 없고 그럴 필요도 없으며 부식될 염려가 있으므로 적용하지 않는다.

다) 지중매설에서 케이블 트렁킹, 애자사용공사 및 지지용선에 의한 시설방법은 허용되지 않는다. 케이블 트렁킹에 의한 시설방법은 점검이 불가능하고 애자사용공사 및 지지용선에 의한 시설방법은 절연불량 및 부식될 염려가 있으므로 허용되지 않는다.



④ 구조물 매입

가) 구조물 매입에서 케이블 래더(ladder), 트레이 및 브래킷 시설방법은 전선 및 케이블 시설이 불가능하므로 적용할 수 없다.

나) 구조물 매입에서 애자사용공사 및 지지용선에 의한 시설방법은 넓은 공간을 필요로 하므로 허용되지 않는다.



⑤ 노출설치

노출설치에서 전선 및 케이블을 고정하지 않는 시설방법 및 지지용선에 의한 시설방법은 허용되지 않는다. 노출설치는 지지물을 이용하여 전선 및 케이블의 중량을 지지할 수 있는 경우 이외에는 지지물에 고정하는 것이 원칙이므로 허용되지 않는다.



⑥ 가공

가) 가공에서 전선관에 의한 시설방법은 실용상 일반적으로 사용하지 않는다. 전선관을 가공으로 시설하는 경우 전선관 중량이 더 가해져 지지용선을 더욱 견고하게 하여야 하므로 비경제적이다. 또한, 전선관의 접속부가 자체하중이나 비바람에 의하여 꺾일 위험이 있기 때문에 실용상 일반적으로 사용하지 않는다.

나) 가공에서는 전선 및 케이블을 고정하지 않음 또는 직접고정에 의한 시설방법은 허용되지 않는다. 가공은 공중을 건너지르는 것으로 고정한다는 것은 사실상 불가능하므로 허용하지 않는다.

다) 가공에서 케이블 덕트에 의한 시설방법은 허용되지 않는다. 점검이 불가능하거나 쉽지 않아 허용되지 않는다.



⑦ 수중

가) 물속에서 전선관, 케이블 덕트, 케이블 래더(ladder), 케이블 트레이 및 브래킷의 시설방법은 물속에 시설하는 경우 부식될 우려가 있고 또 그럴 필요성이 없으므로 실용상 일반적으로 사용하지 않는다.

나) 물속에서 케이블 트렁킹에 의한 시설방법은 물속에 시설하는 경우 부식될 우려가 있고 점검이 불가능하므로 허용되지 않는다.

다) 물속에서 애자사용공사 및 지지용선에 의한 시설방법은 물속에 시설하는 경우 절연불량 및 부식될 우려가 있으므로 허용되지 않는다.



3) 배선설비의 예(IEC 60364-521.3)

표 2-3(허용전류용량 선정지침을 제시하는 공사방법 표)은 이 규격에 의한 사례를 열거하고 허용전류용량을 선정하는데 필요한 지침을 제시한 것이다. 다만, IEC 60364-520의 일반사항에 적합하면 그 이외의 배선 공사를 채용하여도 무방하다.



4) 버스트렁킹시스템(IEC 60364-521.4)

버스트렁킹시스템의 배선방식은 KS C IEC 60439-2(Busway)에 적합하고 제조업자의 설명서에 따라 설치해야 한다. 설치시에는 다음 요구사항을 만족하는 것으로 한다.

가. 외적영향에 관한 선정과 공사조건 : IEC 60364-522(KS C IEC 60364-522)

나. 수용가 설비에서의 전압강하 조건 : IEC 60364-525(KS C IEC 60364-525)

다. 전기적 접속조건 : IEC 60364-526(KS C IEC 60364-526)

라. 화재의 확대를 최소화하기 위한 선정 및 시공 조건

: IEC 60364-527(KS C IEC 60364-527)

마. 기타 공급설비에 대한 접근 조건 : IEC 60364-528(KS C IEC 60364-528)



5) 기타 공사시 고려할 점(IEC 60364-521.5, 521.6)

5-1) 강자성 폐쇄함의 내부에 시설하는 교류회로의 전선

강자성 폐쇄함 내에 시설하는 교류회로의 전선은 각 회로의 모든 전선이 동일 폐쇄함에 수납되도록 배치해야 한다.(과열 및 지나친 전압강하 방지)



5-2) 여러 회로를 동일 전선관이나 트렁킹 내부에 수납하는 경우

여러 회로를 동일한 전선관이나 트렁킹 내부에 수납하는 경우 모든 전선은 그 중 최대 공칭전압에 대해 절연되어 있어야 한다.

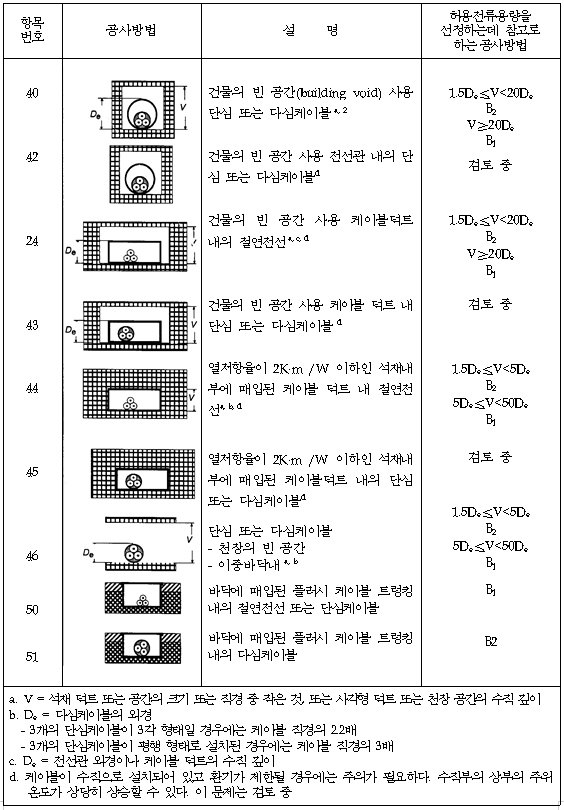

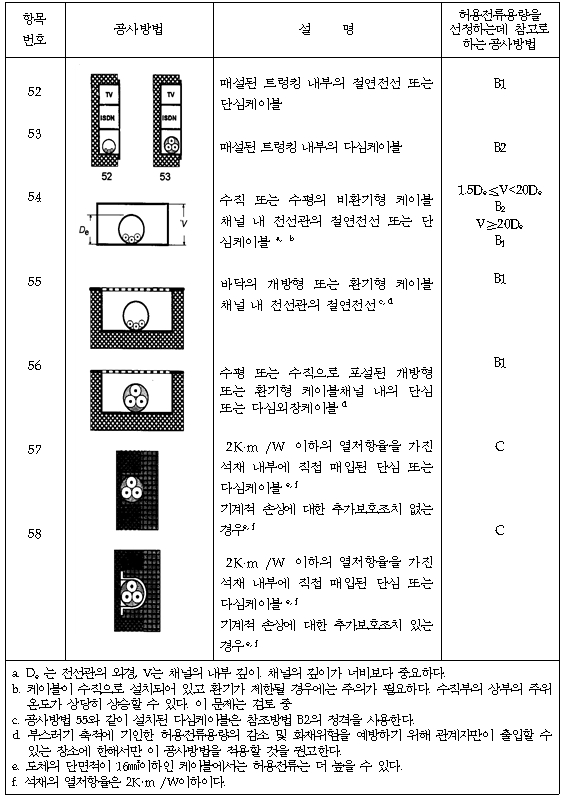

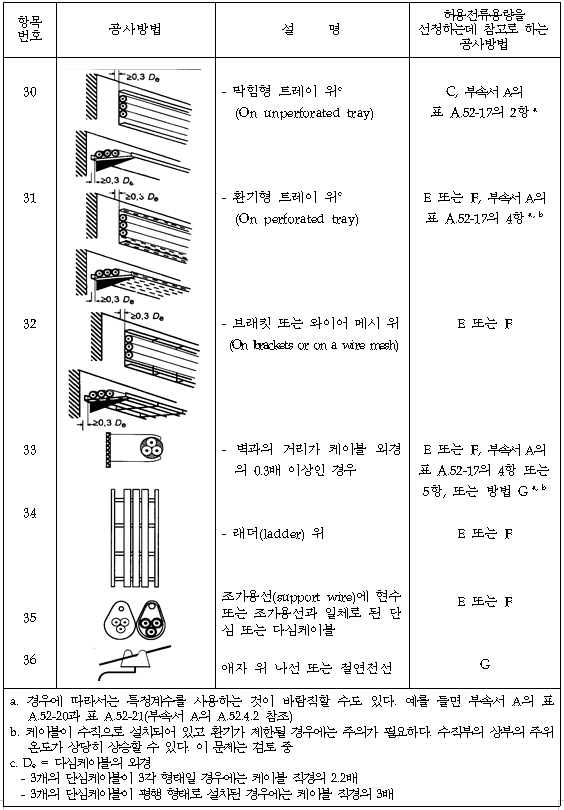

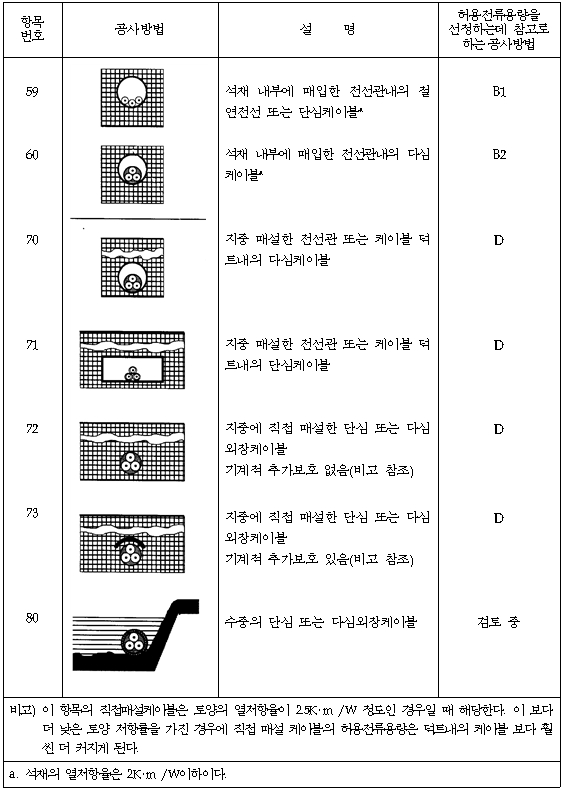

표 2-3 허용전류용량 선정지침을 제시하는 공사방법 표[IEC60364-52의 표52-3(52H)]

비고. 본 그림은 실제제품 또는 공사 예를 나타낸 것이 아니라 공사방법을 설명하는 것이다.
