케이블드럼의 주의사항 및 취급방법(Cable Drum Precautions)

케이블드럼의 주의사항 및 취급방법(Cable Drum Precautions)





1. 케이블 취급방법 및 주의사항 - 적재 및 운송

1) 차량의 적재함에 못이나 기타Drum의 파손 또는 손상에 영향을 미치는 물체가 없는가를 주의깊게 확인하고 적재하여야 한다.



2) 운반은 크레인 또는 지게차를 사용한다.

① 크레인 사용시

- 정격의 로프와 지지봉을 사용하여야 하며, 지지봉을 DRUM의 축공에 반드시 끼워서 운반해야 한다.

- 지지면과 평행유지

- 이동 시 속도를 천천히 하고, 하강 시 급제동 하지 말것

< Fig01. 케이블DRUM 크레인사용시 >



② 지게차 사용시

- DRUM이 지게차 발에 찍히지 않게 하고, 지면에 끌리지 않아야 한다.

- DRUM을 지게차 발폭의 중심에 위치하도록 할것

- 지게차 발은 DRUM폭 보다 긴 것을 사용할것

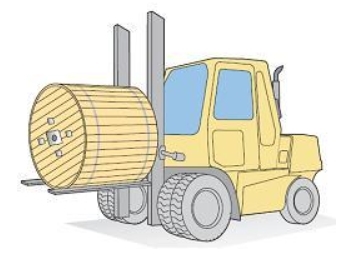

< Fig02. 케이블DRUM 지게차사용시 >



3) 차량 적재 후 운반시는 반드시 로프를 사용하여 견고하게 묶어주고 DRUM의 네 모서리를 고임목으로 고정시킨다.

- Flange위에 못을 박지 말것

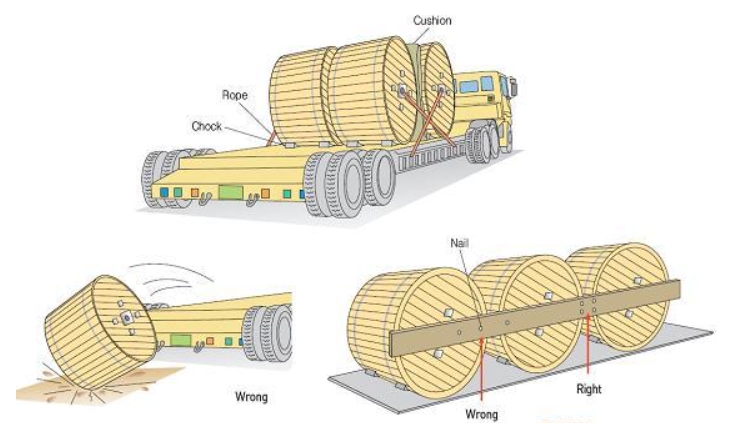

< Fig03. 케이블DRUM 운반시 >





2. 케이블 취급방법 및 주의사항 - 운반 및 하역

반응형

1) 하역은 지게차 또는 크레인 등을 이용하여야 하며, 어떠한 경우에도 DRUM을 지면으로 떨어뜨려서는 않된다.



2) 하역 후 굴려서 운반해야 할 경우 다음에 따른다.

- 전력케이블 : 화살표는 케이블 풀림 방향을 표시하므로 굴려서 운반 시 화살표 반대 방향으로 굴린다.

- 통신케이블 : 화살표 방향으로 굴린다.

- 주의사항

· DRUM을 눕히지 말것

· 굴려서 운반할 경우 20m 이상 이동시키지 말것

· 운반 시 송곳이나 뾰족한 물건을 사용하지 말것

· 포장 목 또는 DRUM이 파손된 것은 절대 굴리지 말것

· 돌출 지면에서는 절대 굴리지 말것

· DRUM은 난로나 열원의 주위에 보관하지 말것

< Fig04. 케이블DRUM 취급모습 >





3. 케이블 취급방법 및 주의사항 - 보관방법

1) 일반 보관방법

1-1) 보호 포장과 외부포장재는 CABLE포설을 위해 제거할 때까지 그대로 두어야 하며, 잘 포장된 바닥 위에나 배수가 잘 되는 곳에 보관한다.



1-2) 주변 기계장비의 이동으로 인해 발생할 수 있는 파손으로부터 CABLE을 보호하기 위해 적절한 울타리를 치며 물체가 떨어질 수 있는 곳을 피한다. 도난이나 CABLE에 대한 고의적인 파손에 대비해 보호조치를 취한다.



1-3) 보관장소로는 화학물질(기름 혹은 유해물질)이 침전 또는 유출되지 않는 곳으로서 화염이나 지나친 열이 없어야 한다. 장기간 보관 시는 실내 혹은 전천후 보관장소가 좋으며 DRUM과 포장재는 옥외에서 건조한 기후에 약 2년간 견딜 수 있다.



1-4) 외부 포장재 제거나 CABLE을 절단 포설후에는 DRUM에 남아 있는 CABLE 양끝을 수분이 침투하지 않도록 캡 및 열수측 튜브 등으로 반드시 재 밀봉하여 출하시와 같은 방법으로 묶어둔다.



2) 장기간 보관시 유의사항

2-1) 부식 GAS가 있는 장소

· 이산화 유황은 전선에 사용되는 동, 납, 주석, AL 및 철을 부식시키며, 고무나 플라스틱의 수명을 단축시킨다.

2-2) 암모니아 GAS가 있는 장소

· 암모니아 GAS는 고무나 플라스틱의 물리적 특성을 저하시키지는 않지만 GAS가 흡수될 경우 절연 저항을 저하시킨다.

2-3) 다양한 산이 있는 장소

· 농축된 유황산, 염화수소염산, 질산염 등 산화염은 고무나 플라스틱을 산화시켜 수명을 단축시킨다.





4. 케이블 포설방법 및 주의사항 - 사전점검사항

DRUM의 포장목은 케이블 포설전에 제거하여야 하며, 날카롭게 튀어나온 못 등은 포설중에 케이블을 손상시킬 우려가 있으므로 반드시 제거하거나 구부려서 케이블 손상이 없도록 조치한 후 작업해야 한다. 또한, 포장목 해체시 떨어트려 작업자의 발등에 찍히지 않도록 하는 등 안전에 유의해야 한다.





5. 케이블 포설방법 및 주의사항 - 포설기준

1) 포설허용 장력

※ 주의사항

- 도체 단면적이 작은 CABLE의 허용 장력은 도체의 인장강도, 신율 허용 범위 이내로 유지

- 굴곡부분에서는 내벽 응력으로 포설 장력이 급속히 증가 하는바, 과도한 굴곡 포설 금지

- "S"자 형태으 포설을 피할 것

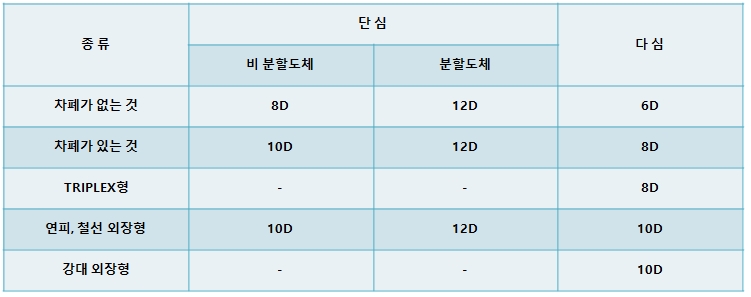

2) 허용 곡율 반경



3) 허용 측압

· 장기간 가동되는 CABLE에 외압이 가해질 경우 CABLE의 수명단축 등 사고의 원인이 되므로 CABLE에는 외압이 가해지지 않는 상태에서 사용하는 것이 좋다.

· 일반적으로 CABLE의 허용측압은 250kg/m 이하로 하는 것이 바람직하다.

· PVC 피복 CABLE을 저온에서 취급할 때 외부로 부터의 충격방지에 특히 주의해야 하며, -5℃이하에서는 취급, 포설하지 말것

· 만일 영하에서 장시간 보관 후 사용할 경우 상온에서 24시간 이상 방치 후 사용해야 한다.



4) PULLING SPEED

· PULLING시 처음 속도는 약 1m/min으로 시작하며 점차 속도를 증가한다. 일반적으로 5m/min ~ 10m/min이 적당하다.



5) "O"자 형태로 꼬여 있을 때

· "O"자 형태로 사려진 케이블은 꼬이거나 비틀림 현상이 발생할 수 있으므로 CABLE끝에서 풀링하지 말것



6) 유도장애대책

· 전력 CABLE과 통신 CABLE을 같은 ROUTE에 포설 해야 할 경우 전력 CABLE에 의한 유도 장애 대책으로 충분한 이격 거리를 유지하거나 CABLE간에 차폐벽을 만들어야 한다.
