1. 디지털 계전기의 자동감시

디지털 계전기는 자동감시 성능을 향상시킬 수 있는 장점이 있으며 자동감시 향상으로 인하여 장치 전체의 신뢰성 향상이 되며, 유지.보수 측면과 안정운용에 크게 기여하게 된다.

자동감시 측면의 우수성은 다음과 같다.

㉠매 순간마다 데이터를 최소량화 단위로 식별되므로 아날로그 장치에 비하여 정확한 감시 점검을 할 수 있음

㉡감시.점검을 주로 소프트웨어로 실행하므로 아날로그 장치에서 어려운 사항을 용이하게 실행할 수 있다.





2. CT, PT 회로체크

각상 전류.전압 입력과 영상전류.전압을 다음식의 관계로 이용하여 검사한다.

｜Va + Vb + Vc - 3V0｜< ε1

｜Ia + Ib + Ic - 3I0｜< ε2

※ ε1,ε2는 양자화 오차 등을 고려한 값





3. 고조파 감시

계통입력에 고조파 감시용 미소 신호를 상시 중첩하여 A/D 변환후 데이터에서 고조파 성분레벨을 연산하여 상시 감시한다.

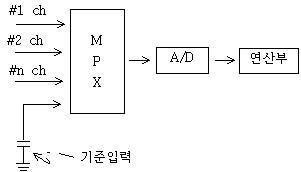

4. A/D 정도감시

기준 입력치를 인가하여 A/D 변환후 기준값과 비교하여 A/D 변환기의 정확도를 감시한다.







5. DI 입력감시

중요한 DI입력을 2중화 하여 그 일치여부를 연산부에서 감시.





6. 패리티 검사(Parity Check)

프로그램 또는 데이터 메모리에 패리티 체크 bit를 부가해 CPU에서 데이터를 읽을 때 메모리에서 데이터와 체크 비트가 소정의 형으로 되어 있는가의 여부를 검사하는 방법.





7. 어드레스 체크(Address Check)

CPU가 실행할 프로그램 또는 데이터를 읽어주며 어드레스가 정확한지 체크한다.



CPU가 잘못된 어드레스를 지정하면 응답이 없다.





8. Watch Dog Timer

CPU가 일정간격으로 프로그램상 정해진 Point에서 Timer에 신호를 출력하여 주므로 프로그램의 정지, 폭주 등을 감시.
