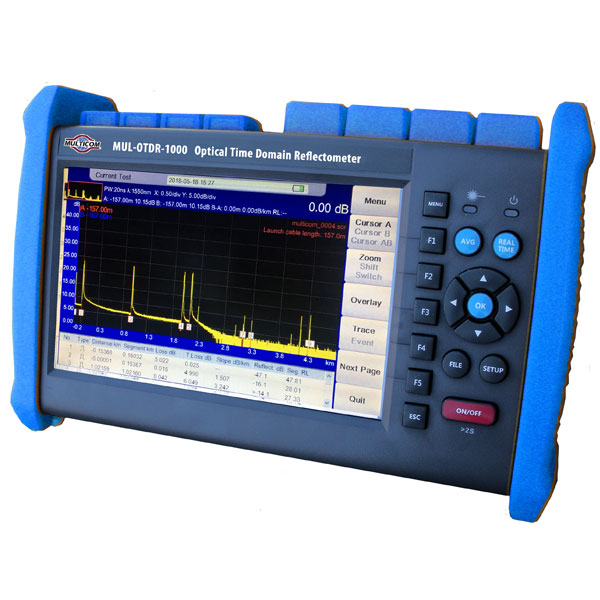

1. OTDR (Optical Time Domain Reflectometer) - 광펄스측정기

ㅇ 광선로에 광 펄스(5 ㎱ ~ 10 ㎲)들을 입사시켜 되돌아온 파형에 대해 시간영역에서 측정

- 광 선로의 특성, 접점 손실, 손실 발생 지점, 색분산 등을 측정하고 고장점을 찾는 장비



※ 1976년경 Barnoski, Jensen에 의해 제안된 방법

[참고] LD(레이저다이오드), PD(포토다이오드), 광커플러, A/D변환, 레이더(Radar) 등 참조





2. 주요 측정 가능량

반응형

ㅇ 스플라이싱, 광커넥터, 밴딩 등 접속부까지의 거리, 손실값

ㅇ 광섬유 결점의 종류, 위치(거리), 크기

ㅇ 광섬유 특성의 균질성 여부 등

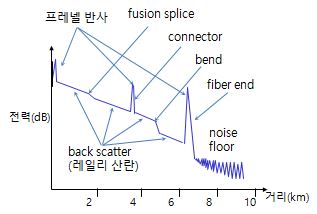

3. OTDR 파형 이벤트

ㅇ Nonreflective 이벤트 : 레일리히 후방산란광(Back Scattering Light)에 의함

- OTDR 파형 중 펄스광 반사에 의하지 않는 것

· 거리에 따른 단순 감쇄 손실

· 융착접속(Fusion Splicing) 손실

· 밴딩 손실등



ㅇ Reflective 이벤트 : 실제 관심을 갖는 펄스광 반사에 의한 것

- OTDR 파형 중 펄스광 반사에 의한 것

· 종단되지 않은 광섬유

· 불균일 직경 정합 등





4. OTDR 주요 성능 지수

ㅇ Dynamic Range

- 일반적으로, SMF 약 42~45 [dB], MMF 약 25 [dB]



ㅇ Resolution

- Event Resolution

· Event Dead Zone : 인접한 두 반사 이벤트 간에 사각지대

· Atteuation Dead Zone : 큰 반사 펄스의 하강 에지에서 파묻힘에 의한 사각지대

- Data Resolution

ㅇ Accuracy 등





5. OTDR 거리 분해능(Range Resolution 또는 Data Resolution)

ㅇ Δ : 거리 분해능 [m]

ㅇ r : 광 수신 신호에 대한 샘플링율 [Hz/s]

ㅇ c : 진공 중 광 속도 3 x 108 [m/s]

ㅇ n : 광섬유 코어 굴절률 (약 1.443)
