덤웨이터(Dumwaiter)의 공사방법 및 적용범위

덤웨이터(Dumwaiter)의 공사방법 및 적용범위

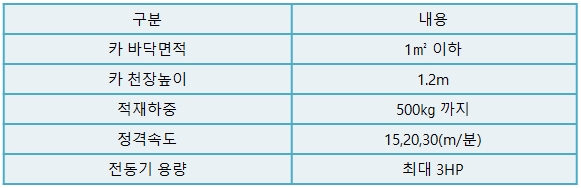

1. 덤웨이터의 개요 및 제원

덤웨이터(Dumwaiter)는 식음료나 물건 등을 운반하기 위해 사용되는 작은 리프트 또는 엘리베이터입니다. 일반적으로 음식점, 호텔, 병원, 사무실, 주택 등에서 사용되며, 주로 식료품, 식기, 서적, 문서, 약품 등의 물품을 운반하는 데 사용됩니다.



덤웨이터는 대개 작은 크기이며, 인력을 대신하여 물건을 층간 간 운반할 수 있기 때문에 업무 효율성을 높이는 데 도움이 됩니다. 덤웨이터는 일반적으로 작은 문이나 창문과 같은 곳에 설치되며, 상부와 하부 간의 승강 장치를 이용하여 운반됩니다.





2. 덤웨이터의 조작방식

반응형

1) 복귀제어식

특정층을 기점으로 보내고 부르는 방식.



2) 상호층 제어식

각층 상호간에 보내거나 부를 수 있는 방식.





3. 덤웨이터의 적용

덤웨이터는 식음료 산업, 병원, 사무실, 주택 등 다양한 분야에서 적용될 수 있습니다.



① 식음료 산업: 레스토랑, 호텔, 카페 등에서는 주방과 식당 사이에 덤웨이터를 설치하여 음식 및 식기류 등을 쉽고 빠르게 운반할 수 있습니다.

② 병원: 환자를 치료하기 위해 필요한 약품, 의료 장비, 식사 등을 운반할 때 덤웨이터를 사용할 수 있습니다. 또한, 병원의 각 부서 간 운반을 간편하게 처리할 수 있습니다.

③ 사무실: 문서, 파일, 용지 등의 물품을 각 층에서 운반할 때 덤웨이터를 사용할 수 있습니다.

④ 주택: 주택 내에서 빨래, 식료품, 서적 등을 층간 간 운반할 때 덤웨이터를 사용할 수 있습니다.

이 외에도, 덤웨이터는 물류센터, 대형 상점, 공장 등에서도 사용됩니다. 덤웨이터를 사용하면 인력의 노동력을 줄일 수 있으며, 빠르고 효율적인 물품 운반에 도움이 됩니다.





4. 덤웨이터의 배선방법

엘리베이터 미 덤웨이터에 시설하는 배선은 다음 각 호에 의하여야 한다.

· 승강로 내에 시설하는 배선(승강로에 고정하여 시설하는 전선 및 승강로에서 승강기에 이르는 부분의 전선을 말한다) 및 승강기용 기기실내에 시설하는 전선은 합성수지관밴선 / 금속관배선 / 금속제 가요전선관 배선 / 금속몰드 배선 / 플로어 덕트 배선 / 금속덕트 배선 / 바스덕트 배선 또는 케이블 배선(기름 장소 : 고무연피케이블 제외)에 의하여야 한다.

단, 승강기용 기계실 내에 시설한 제어함의 단자로부터 승강기의 접속함에 이르는 전선에는 사용전압이 400V 미만의 경우에 있어서 KS C 3609 (엘리베이터용 케이블)에 적합한 엘리베이터용 케이블(이하 이동케이블)을 이용할 수 있다.

· 승강기 내의 배선은 기계적 손상을 받지 아니하도록 구조체에 견고하게 부착할 것.

· 접속함 속의 전선과 이동케이블 심선과의 접속은 단자함 또는 적당한 접속기를 사용하여 접속할 것.

· 이동케이블의 이동부분은 도중에 접속점을 만들지 말 것.

· 이동케이블은 자중으로 인하여 국부적으로 손상되지 아니하도록 적당한 절연성의 지지물로 견고하게 지지하고 승강체의 운행에 의한 진동이나 다른 기계구조물과의 접속으로 인하여 손상을 받지 아니하도록 시설할 것. 단, 보강을 위하여 금속선으로 튼튼하게 짜여진 이동케이블을 지지하는 경우 및 보강심선이 있는 케이블을 그 심선으로 지지하는 경우의지지물은 절연성을 요하지 아니한다.

· 승강로 및 승강체에 시설하는 전선 및 이동케이블의 굵기는 다음 [표]에 따른다.

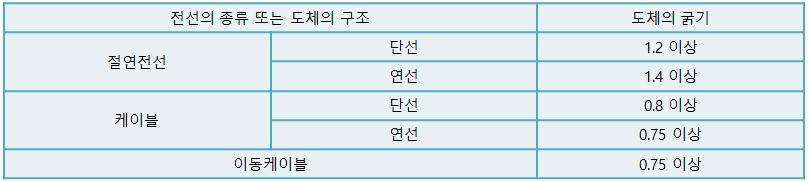

[표] 엘리베이터 등의 전선 및 이동케이블의 굵기

· 신호상의 배선은 소형변압기 등을 전원으로 하는 배선을 제외하고 승강체에 시설하여 항상 이동하는 것, 승강체에 시설하는 것 및 승강기의 내벽에 시설하는 것은 어느 것이나 제어용 또는 전등용 배선에 따라 시설할 것.

· 전선은 각 회로의 사용목적 및 전기방식이 다른 경우라도 절연전선 또는 이와 동등이상의 절연효력이 있는 전선을 사용하고 또한 전선 상호를 쉽게 식별할 수 있도록 한 것은 동일관 또는 덕트에 넣을 수 있고 혹은 케이블 또는 이동케이블을 공용할 수 있다.

· 주 전동기회로에서 분기하는 회로(예 ; 마이크로 모터, 캠모터, 도어모터 승강기체의 전등 및 제어회로)에는 과전류 차단기를 시설할 것.

· 온도상승이 60℃ 이상으로 되는 저항기류에 접속하는 전선은 내열성의 전선을 사용할 것.

단, 온도상승의 우려가 있는 부분의 피복을 벗겨서 내열성의 절연물로 피복할 때 또는 소형 애관류를 투입하여 처리할 경우에 절연전선을 사용할 수 있다.

· 승강체내에서 사용하는 전등 및 전기기계기구의 사용전압은 400V 미만일 것.





5. 덤웨이터의 계산방법
