1. LAN설비의 개요

전자,통신, 컴퓨터 기술의 발전으로 사무실 내에 퍼스널 컴퓨터, 워드 프로세서, 팩시밀리 등의 정보기기가 급속히 보급되고 HOST컴퓨터, 전자교환기의 기능 발달로 사무자동화의 일환으로 이러한 정보기기 및 인적자원을 하나의 통신망으로 결합(구내정보 통신망)하여 정보의 공유 및 상호교환, 음성,영상신호 등의 전송을 위해 탄생하게 되어 최근의 건축물(특히 사무실 및 인텔리젼트 빌딩)에서는 필요 불가결한 설비로 되었다.





2. LAN설비의 정의

근거리통신망의 약자로 비교적 제한된 지역 내의 정보처리장치 상호간을 연결하여 신뢰도가 높은 고속의 통신채널을 제공하는 통신시스템으로, 미국에서 발생하여 세계 각국으로 널리 확산 적용되고 있다.

1) LAN,VAN,GAN의 비교





3. LAN설비의 종류

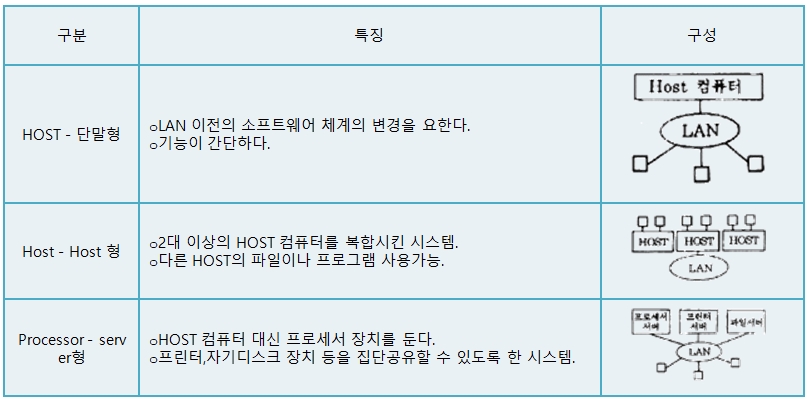

1) 서비스 형태에 따른 분류



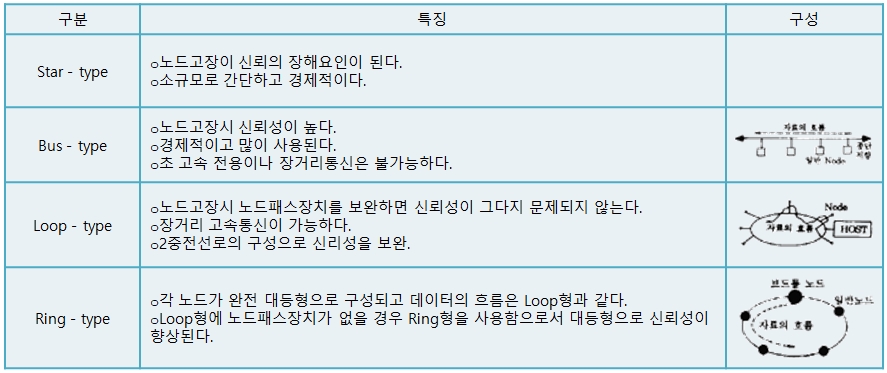

2) 전송로에 의한 분류

반응형



3) 변조방식에 의한 분류



4) 접속(Access)방식에 의한 분류

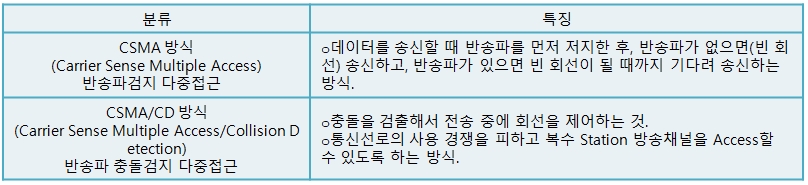

① Contention (충돌)방식(대표적인 것 : CSMA/CD)

Bus형 통신망에서 이용하는 회전쟁탈 방식으로 공동전선로(회선)의 사용권을 가지고 충돌할 것을 전제로 한 방식.

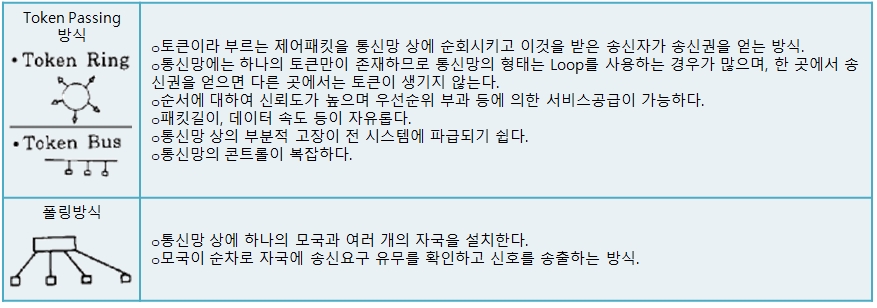

② 충돌회피방식(대표적인 것 : Token Passing 방식)

충돌이 일어나지 않도록 한 공동전선로(통신)의 제어방식



5) 전송매체에 의한 분류

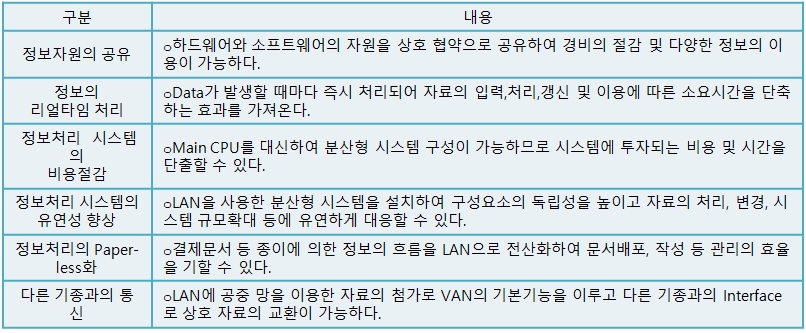

4. LAN의 적용 목적과 효과





5. LAN 설치시 검토사항

1) LAN측의 준비

· 전자유도를 받지 않도록 배선루트 선택.

· 개조,개 보수 및 증설이 용이한 유연성이 높은 통신망으로 한다.

· 표준규격을 사용한다.



2) LAN에 접속하는 기기측의 준비

· 기기의 호환성을 검토한다.

· 설치 완료 후의 운용효과에 대한 검토.

· 운용자의 훈련여부.

· 경제성의 검토.



3) 소프트웨어측의 검토

· LAN의 기능을 적합하게 운영할 수 있는 소프트웨어의 준비.

· 소프트웨어의 삽입,수정,삭제 등의 용이성 검토.

· 자료의 효율 극대화를 위한 이용률 검토.





6. 네트워크 접속장치 및 사용배선

1) 클라이언트 서버(Client Server)

서비스를 요구하는 client 측과 서비스를 제공하는 서버와의 조합속에서 Client와 서버의 프로그램끼리 서로 통신하는 것으로서 제공하는 서비스의 형태에 따라서 파일서버, 메일서버, 프리트 서버, 데이터베이스 서버 등으로 나눌 수 있다.



2) 리피터(Repeater)

랜을 통해 전송되는 신호의 증폭 및 재생을 하는 것.



3) 라우터(Router)

부분망 내에서 주고 받는 데이터를 부분망 내에서만 한정적으로 움직이도록 제한을 가하여 네트워크에 발생될 수 있는 불필요한 작업량을 제거하기 위한 장치. 라우터가 읽는 네트워크 계층의 주소가 데이터 패킷이 가야할 목적지 주소다.



4) 게이트웨이(Gateway)

게이트웨이는 각 통신망끼리 연결된 사이에서 일종의 완충작용을 하는 휴전선의 DMZ 같은 기능을 수행한다. 같은 망이라도 프로토콜 패밀리가 전혀 다른 경우와 다른 망 구조의 연동에 사용되며, 사용하는 미디어나 각종 프로토콜 등에 정합성이 없는 경우라도 그 기능에 따라 변화하여 통신을 가능하게 한다.



5) UTP 및 쉴드 케이블 접속장치

· 랜 카트(NIC : Network interface card)는 3종류가 있으며

- BNC 커넥터만 사용할수 있는 것,

- RJ42만 사용할 수 있는 것.

- UTP(Un-shield Twist Pear), BNC와 UTP 두 가지를 모두 연결할 수 있는 콤보가 있다

· HUB

여러 개의 회선을 하나로 연결해 주는 역할을 한다. 랜 시스템의 다양화를 지원하기 위해 통합회선관리를 목적으로 HUB는 직접 또는 NIU(Network Interface Unit)를 거쳐 PC들을 여러 가지 통신회선(UTP, 동축케이블, 광 케이블)을 네트워크에 접속할 수 있도록 해주는 장비로서 멀티탭과 같은 역할을 하는 장비.

· 커넥터

- BNC 커넥터 : Thin 케이블용

- RJ45 커넥터 : UTP 케이블용

- T 字 커넥터 : 랜카드와 케이블 연결용

· 터미네이터

선의 양끝을 막아주는 종단장치로서 씬넷 케이블 연결이면 반드시 필요하다.



6) 사용배선

최근의 통신선로는 기간 통신선로(전화국~가입자 MDF)는 광 케이블을 포설하고 건축물내의 수직배선은 쉴드케이블을 사용하며, 수평배선은 UTP로 설계되고 있는 경향이며, 건축물내의 배선을 케이블을 사용하는 이유는 변경등에 유연성을 갖기 위함이다.
