1. 원격영상회의 개요

원격영상회의 시스템은 서로 멀리 떨어져 있는 두 개 이상의 지역을 T1급(1.544Mbps) 이하의 고속 부호급 회선을 매체로 CODEC(COder & DECoder)을 통해 영상, 음성 및 그래픽 데이터를 압축 Coding 하여 실시간으로 동시에 송수신함으로써, 실제회의 상황에 가장 근접한 환경을 제공해 주는 영상통신시스템이다.





2. 원격영상회의 시스템 구성

반응형

원격 영상회의 시스템은 비디오시스템, 오디오시스템, 전송시스템(CODEC) 및 제어 시스템을 구성되며, 각각의 시스템 구성은 다음과 같다.





3. 전송선로

영상회의는 위성, 광케이블, 동축케이블, Microwave를 통해 전송을 한다. 지상으로의 전송은 동축 또는 광케이블을 사용하는데 동축보다는 속도가 빠르고 광대한 대역폭을 갖는 광케이블로 점차 바뀌어가고 있는 추세에 있다.

광케이블 1core당 10억 bps로 전송이 가능, A/V 및 다른 data도 동시에 전송할 수가 있어 경제적이며, 영상신호를 multiplaying 하고 그것을 여러 지역으로 전송함으로써 위성의 1:N 전송과 동등한 기능을 수행한다.

위성전송은 보통 거리에는 무관하고 수 많은 지역이 위성의 A/V 신호를 수신할 수 있어 1:N 영상회의에 적합하다. 또한 임대한 채널을 여러 지역들 사이에 교환할 수 있다는 이점이 있다.

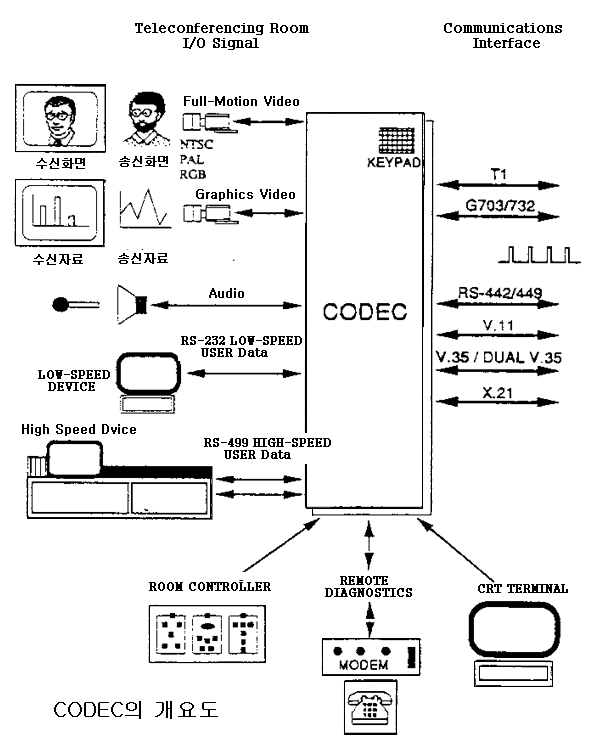

4. VIDEO CODEC

CODEC은 아날로그 영상 및 음성신호를 압축하여 디지털 신호로 전송하고(encoding) 수신측에서 다시 아날로그 신호로 변환(decoding) 시킨다.

VIDEO CODEC은 영상압축에 따라 3가지 범주로 분류할 수 있다.

1) T-1급 CODEC

384kbps~2048Mbps 사이에서 사용자 선택이 가능한 전송속도, ENCRYPTION(암호화)와 저고속 user data port, remote control, 자체 고장진단 기능등을 제공한다. 이 T-1급 CODEC을 사용하는데 이는 1.544Mbps와 비교하여 화질에 있어서는 미세한 차이를 보이지만 회선료에 있어서는 많은 차이가 나기 때문이다.



2) LOW BIT-RATE CODEC

전송속도에 따라 전송비용이 좌우되기 때문에 영상회의 사업은 전송속도를 감소시키는데 중점을 두고 있다. 현재 사용 가능한 56Kbps에서의 전송은 화질면에서 다소 뒤떨어져 대부분의 사용자들에세는 두 개의 56Kbps 전송신호를 사용한 1/2Kbps와 128Kbps(64kbps * 2)를 제안하고 있다.



3) 45Mbps CODEC

고화질을 요구하는 USER를 제외하고는 1/2로 압축된 45Mbps CODEC은 일반사용자들에게는 부적합하다.

대개 TV 방송자들 사이에 범용화되어 왔던 이 CODEC은 방송, CATV와 영상회의용으로 사용되어 왔으나, 현재 국내 고속 부호급 회선의 임대는 T-1급 이하에서만 가능하므로 45Mbps 고속 선로의 임대는 사실상 불가능하다.





5. 발전추세

동영상 압축기술의 발전

· 1982년

1.5Mbps급(영상압축율 1/60)의 VIDEO CODEC 상품화 시작

· 1986년

56Kbps급(영상압축율 1/600)의 VIDEO CODEC 상품화

· 1990년

CCITT에서 전송속도를 64Kbps의 정수배로 하는 CODEC 표준 권고안 H.261 결정(PX64, DTC 방식 채용)

· 국제 영상회의나 대형화면 Display가 요구되는 임원회의용 영상회의는 768Kbps(부호급 전화 12회선분, 1/2 T-1)~1.544Mbps(부호급 존화 24회선분, T-1)용 CODEC이 주로 사용되고 있으나, 10인 이하가 참석하는 실무용 영상회의는 384Kbps(부호급 전화 6회선분, 1/4 T-1)급 VIDEO CODEC을 사용하는 것이 세계적인 추세이다.
