1. 증폭기

수신점의 전파 강도가 약한 장소 또는 수신전파가 TV수상기에서 필요한 입력전압 이하로 감쇠할 때 설치.

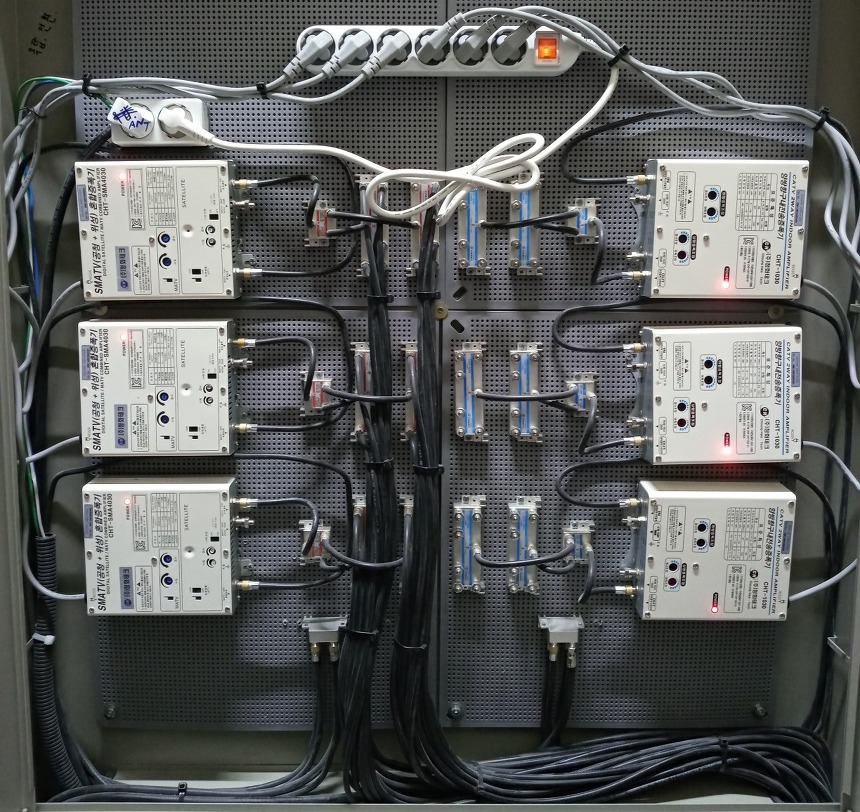

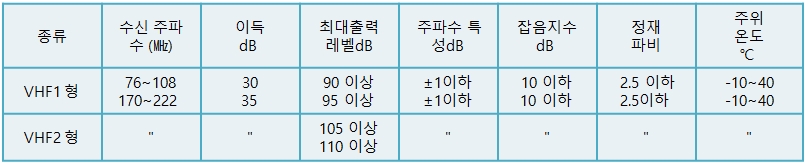

1) 증폭기의 전기적 특성



2) 증폭기의 선정법

반응형

· 증폭기의 선정시 검토항목은 증폭대역, 이득, 출력레벨이며, 분배손실과 전송손실 합계에 알맞은 증폭기 이어야 한다.

이득에는 출력레벨의 관계로 한도가 있으며 통상 옥내용 분배 증폭기의 경우 30~40dB이다.

· 증폭기는 정격출력 이상의 출력으로 사용하면 증폭기 내부에 장해가 발생되므로 정격출력 이하로 사용한다.



3) 증폭기 조정법

증폭기에는 적당한 작동레벨이 있으며 작동레벨이 낮으면 C/N가 나빠지고 높으면 비트 장해로 변형이 생기는 경우가 있다.





2. 정합기

안테나와 급전선 부하와의 임피던스의 정합이 필요할 때 사용.

· TV 안테나의 임피던스 : 300Ω

· 평행피더의 임피던스 : 300Ω

· 동축케이블의 임피던스(c-type) : 75Ω

1) 정합기의 형식별 분류





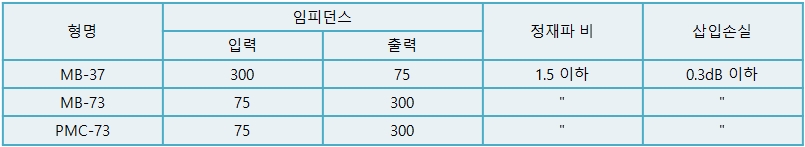

3. 혼합기 및 분파기

서로 다른 2 이상의 주파수대의 복수 개 입력단자에서 입력된 전파를 하나의 출력단자로 혼합하여 출력, 하나의 단자에서 입력되는 전파신호를 2이상의 주파수대 전파로 분파하는 기기.(예 High와 Low의 혼합 및 분파, VHF와 UHF의 혼합 및 분파)

1) 혼합기의 전기적 특성





4. 분배기 및 분기기

전파를 균등하게 배분(분배기) 및 전송로 도중에서 신호의 일부를 출력(분기기)하는 기기로서 선로손실 계산은 일반적으로 아래의 손실로 계산하면 무리가 없다.

· 분배기의 경우 : 입력레벨(dB) - 4dB = 출력레벨....

· 분기기(방향성 결합기의 경우)

- 직렬분기 : 입력레벨(dB) - 1dB = 출력레벨...

- 병렬분기 : 입력레벨(dB) - 10dB = 출력레벨...

· 선로손실 : 단위길이 당 손실을 감안한다.

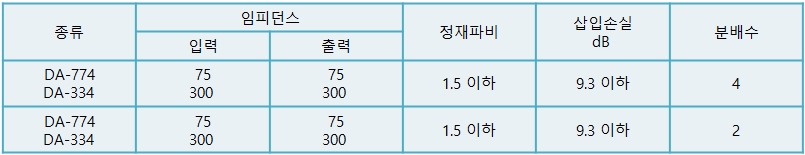

1) 분배기의 특성

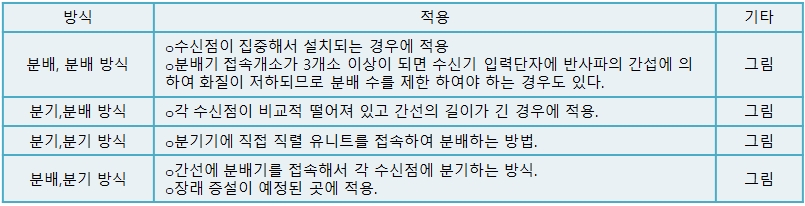

2) 분기 및 분배방식





5. 대역필터(Band Pass Filter)

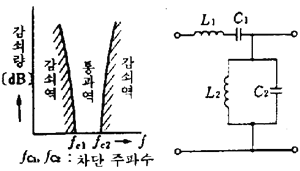

< Fig01. 주파수특성 및 대역필터의 "예" >



· 2개의 차단 주파수 사이의 주파수의 전력을 손실없이 통과시키는 회로.

· 중파방송 대역(Band)

525~1605(㎑)

· FM방송 대역

88~108(㎒)





6. 배선설계

· 입력전파의 단자전압dB - 케이블 손실dB - 결합기 손실dB의 값이 72.5dB로 떨어질 때까지 분배 가능.

· 아파트 설계의 경우에는 단위세대별로 독립하여 배관을 한다.

(추후 CATV 계통의 구성을 위함)

1) 단자전압

공동수신설비의 전송로에서 입,출력 전압 1μV를 0 dB라 정한 절대치를 dB로 표시.

단자전압 dB = 20×Log10 입출력전압(μV)



2) 전력

1 (mw)를 0 dB라고 정한 전력표시로 TV 공동 수신설비의 전송선로에서 송출되는 전력은 100 mw로 제한되고 있다.





7. 전파장해

전파장해는 원인 제공자에게 전파장해(빌딩그늘 및 반사)에 의한 난 시청 구역의 원인해소 의무가 법령에 규정되어 있으므로 상호 협의에 의해 전파장해 보상대책 강구 또는 보상비를 지불한다.

1) 전파장해 보상대책

빌딩 그늘용 안테나 또는 유선에 의한 설비 설치.





8. TV 방송용 주파수 할당(VHF)대
