절연저항측정기록표(KEC기준) 자료입니다.

유용하게 사용하시길 바라겟습니다 ^^





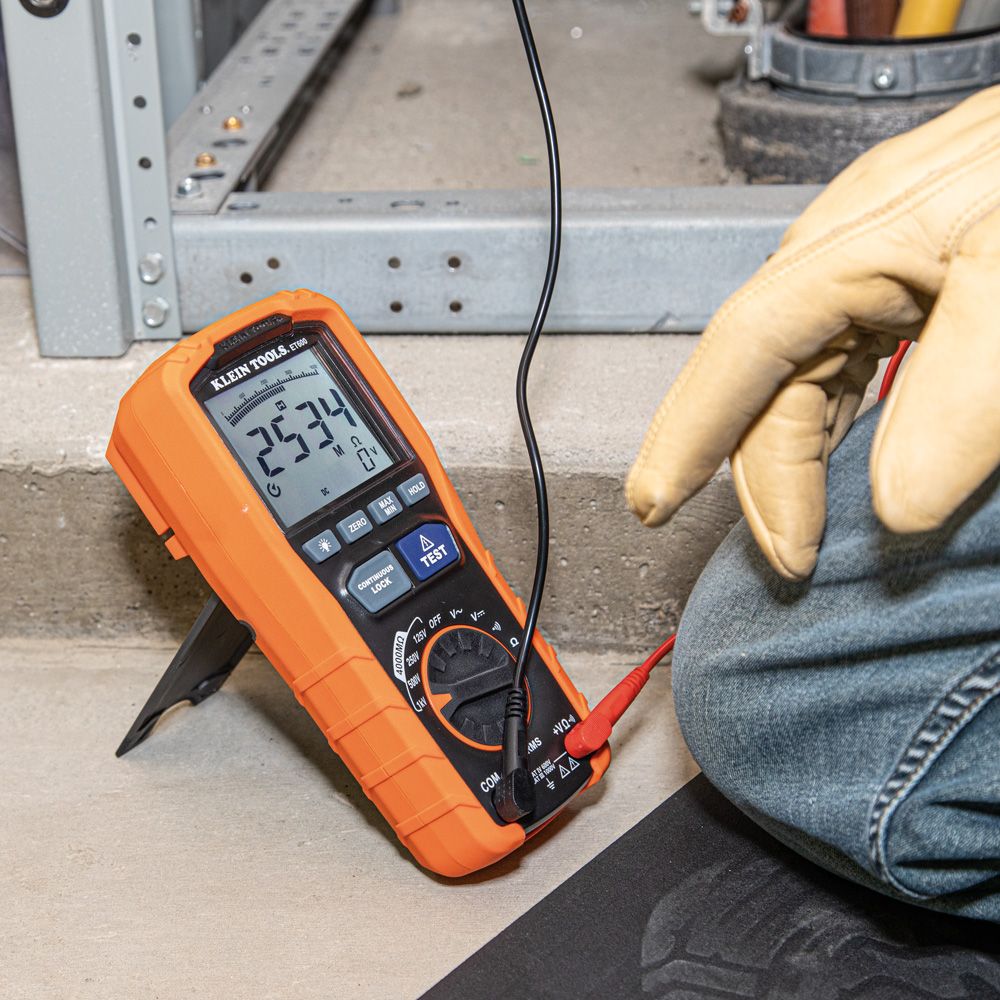

1. 전기설비 기술기준(절연저항)

전기설비 기술기준 제52조

제52조 (저압선로의 절연성능) 전기사용 장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다. 다만, 전선 상호간의 절연저항은 기계기구를 쉽게 분리가 곤란한 분기회로의 경우 기기 접속 전에 측정할 수 있다.

또한, 측정 시 영향을 주거나 손상을 받을 수 있는 SPD 또는 기타 기기 등은 측정 전에 분리시켜야 하고, 부득이하게 분리가 어려운 경우에는 시험전압을 250V DC로 낮추어 측정할수 있지만 절연저항 값은 1㏁ 이상이어야 한다.

반응형



용어정의 : 특별저압(ELV, Extra Low Voltage)

- 인체에 위험을 초래하지 않을 정도의 저압" 즉, 안전전압을 말하며 2차전압이 교류 50V, 직류 120V 이하로서 그림과 같은 시스템이다.

① SELV(Safety Extra Low Voltage, 안전 특별저압) : 비접지회로에 해당된다.

② PELV(Protective Extra Low Voltage, 보호 특별저압) : 접지회로에 해당된다.

③ FELV(Function Extra Low Voltage, 기능적 특별저압) : 단권변압기와 같은 단순 분리형 변압기에 의한다.

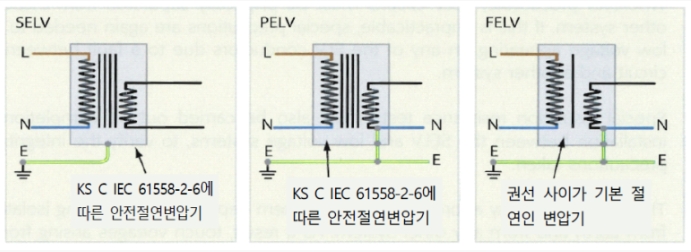

< Fig01. SELV, PELV 및 FELV 개요 >



01.절연저항측정기록표_OOO전기공사.xlsx

0.06MB
