1. 콘덴서의 종류

1) 전해콘덴서(케미콘)

케미콘(Chemical condenser)이라고도 부른다. 이 콘덴서는 유전체로 얇은 산화막을 사용하고, 전극을 얇게 할 수 있어 콘덴서의 체적에 비해 큰 용량을 얻을 수 있다. 특징은 극성이 있다는 점이다. 또 허용전압, 용량도 표시하고 있다. 극성을 잘못 접속하거나, 전압이 너무 높으면 콘덴서가 파열되고 만다. 이 콘덴서는1㎌부터 수천㎌, 수만㎌ 까지의 비교적 큰 용량이 있으며, 주로 전원의 평활회로, 저주파 바이패스 등의 용도에 사용된다. 전해 콘덴서의 전극은 Θ 의 기호를 전극에 표시하고 있다.



2) 수퍼 콘덴서

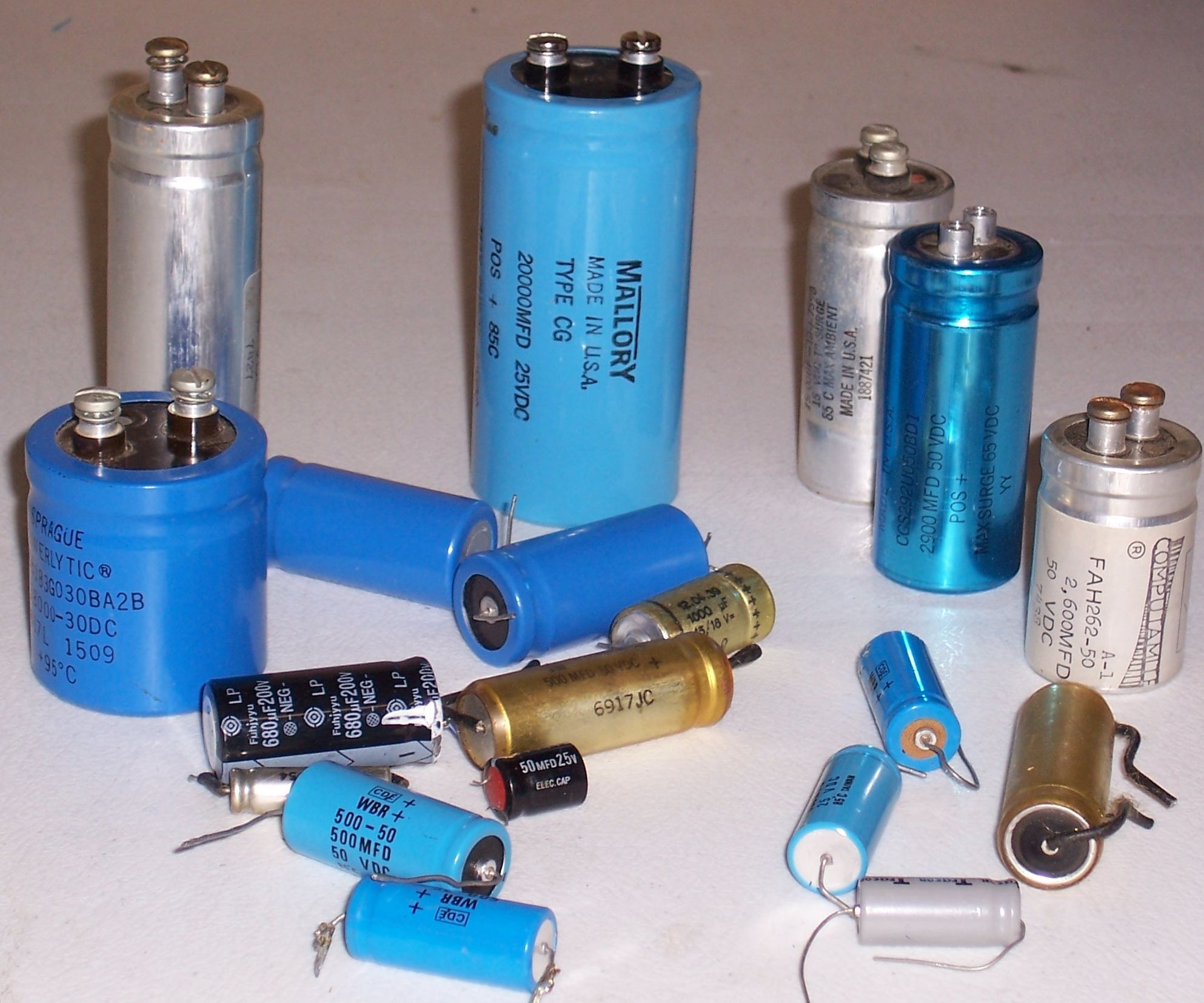

아래 사진의  콘덴서는  슈퍼 커패시터(Super Capacity)라는  대용량의 0.47F (470,000μF) 초대용량 콘덴서이다. 이와 같은 대용량의  콘덴서를 전원회로 등에 사용할 때 에는 각별한 주의가 필요하다. 충전이 안되어 있을 때 에는 전류가 계속 유입하므로 정류기(다이오드) 등이 과전류로 인해 파괴되는 경우가 있기 때문이다. 통상적인 전원회로의 평활 콘덴서는 1,000㎌ 정도로 순간적으로 충전되지만,  대용량 콘덴서를 사용하면 충전이 완료되기까지 회로가 쇼트 되어 있는 것과 같으므로  보호회로를 설치하지 않으면 위험하다.



3) 탄탈 콘덴서

탄탈 콘덴서(tantalum condenser)라고도 부르며, 전극에 탄탈륨 이라는 재료를 사용하고 있는 전해 콘덴서이다. 온도 특성, 주파수 특성 모두 전해콘덴서 보다 우수하다. 알루미늄 전해 콘덴서는 크라프트(Kraft)지 등에 전해액이 스며 들게 한 것을 금속 알루미늄으로 삽입하여 감아 붙인 구조로 되어 있지만, 탄탈 전해 콘덴서의 경우는 Tantalum powder를 소결하여 굳혔을 때에 나오는 빈틈을 이용하는 구조로 되어 있다. 이 콘덴서도 극성이 있으며, 전해 콘덴서와 달리 Å의 기호로 전극을 표시하고 있다.



4) 스티롤 콘덴서

전극간의 유전체로 폴리스티렌(polystyrene) 필름을 사용한다.  이 콘덴서는 필름을 감은 구조이므로 인덕턴스 성분이 크다. 따라서 고주파에는 사용할 수 없으며, 수백 kHz 이하의 필터 회로나 타이밍 회로 등에 흔히 사용된다.

반응형



5) 세라믹 콘덴서

세라믹 콘덴서는 유전체로 티탄산 바륨(Titanium-Barium)과 같은 유전율이 큰 재료가 사용되고 있다. 이 콘덴서는 인덕턴스가 적어 고주파 특성이 양호하다는 특징을 가지고 있어, 고주파의 바이패스회로에 많이 사용된다. 세라믹은 강유전체의 물질로 아날로그 신호계 회로에 사용하면 신호에 일그러짐이 나옴으로 이와 같은 회로에는 사용할 수 없다.



6) 적층 세라믹 콘덴서

이 콘덴서는 주파수 특성이 양호하고, 소형이라는 점 때문에 디지털회로에 바이패스용으로 많이 사용된다. 온도 특성도 양호하므로 온도변화를 꺼려하는 회로에도 사용된다.



7) 폴리에스테르 필름 콘덴서(마일러 콘덴서)

마일러(Mylar) 콘덴서라고도 하며,  얇은 폴리에스테르(polyester)필름을 양측에서 금속으로  삽입하여,  원통형으로 감은 것이다. 저가격으로 사용하기 쉽지만, 높은 정밀도는 기대할 수 없다. 오차는 대략 ±5%에서 ±10% 정도이다. 전극의 극성은 없다.



8) 폴리프로필렌 콘덴서

마일러 콘덴서 보다  높은 정밀도가 요구되는  경우에 사용한다. 유전체 재료는 폴리프로필렌(polypropylene) 필름을 사용하며, 100kHz 이하의 주파수에서 사용하면 거의 용량의 변화가 없다.



9) 마이카 콘덴서

작고 안정성이 우수하며, 주파수 특성도 양호하기 때문에, 고주파에서의 공진회로나 필터회로 등에 사용된다.  그리고 절연내압도 우수하여 고압회로에도 사용된다.  예전에는 진공관식 무선송신기 등에는 흔히 사용되었었다.



10) 메탈라이즈 폴리에스테르 콘덴서(Metarlized Polyester Condenser)

Polyester Film에 Aluminum을 증착한 것을 나선형으로 감고,  수지도료(樹脂塗料)로 Taping한 구조로 되어 있다. 유전체 손실도 크기  때문에 대 전류의 용도에는 좋지 않다.



11) 가변 콘덴서(Variable Capacitance)

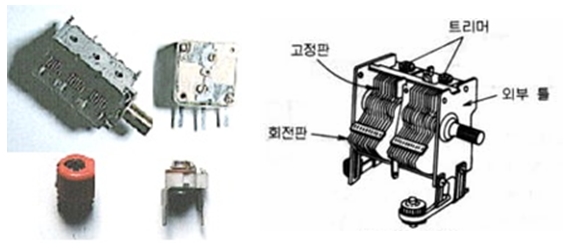

용량을 변화시킬 수 있는 콘덴서이며, 주파수 선국(조정) 등에 사용한다. 아래의 위쪽 사진은 바리콘이라 부르는 가변용량 콘덴서로 라디오의 튜너 등에 사용된다. 아래쪽의 2개의 사진은 트리머 (trimmer)라 부르는 가변용량 콘덴서이며, 유전체로 세라믹(자기)를 사용하고 있다. 그 외에도 폴리에스테르 필름 등을 유전체로 사용한 것도 있다.

반응형



12) 칩 콘덴서(Chip Capacitor)

칩 저항과 같이 칩 콘덴서도 제품의 소형화로 많이 공급되고 있으며 칩콘덴서의 종류도 앞에서 학습한 캐패시터와 같이 필름형, 탄탈, 전해 콘덴서 등이 있다. 칩 콘덴서의 용량도 암호화 하여 표기하였다. 아래의 위쪽 사진은 칩 콘덴서의 내부구조와 탄탈과 전해 콘덴서의 사진이다.

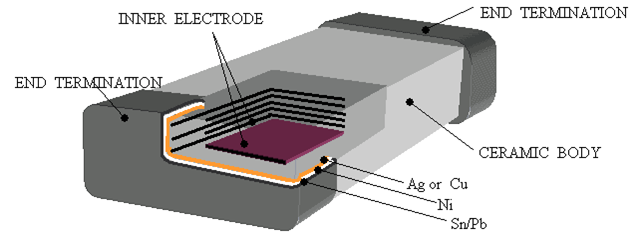

< Fig01. 칩 콘덴서의 구조 >



< Fig02. 칩 탄탈콘덴서 >





< Fig03. 칩 전해콘덴서 >

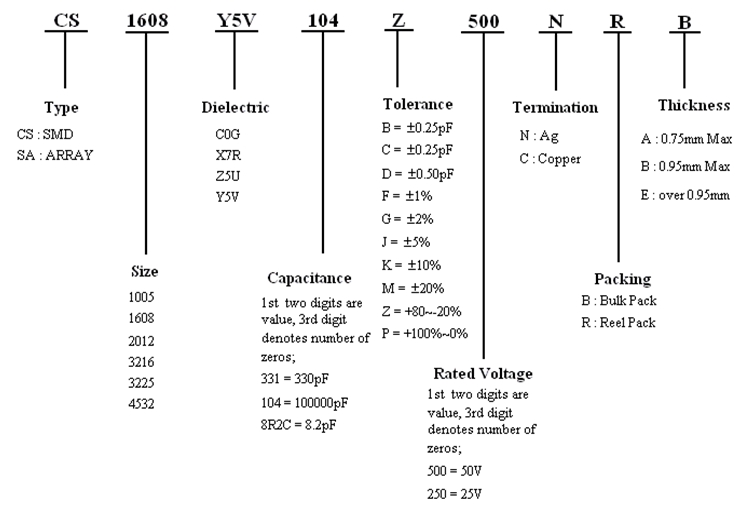

< Fig04. 칩 콘덴서의 Part No 예 >



※ 콘덴서에는 여러가지 종류가 있으나 회로도에서 표현할 때는 다음과 같은 3종류가 주로 사용되고 있습니다.



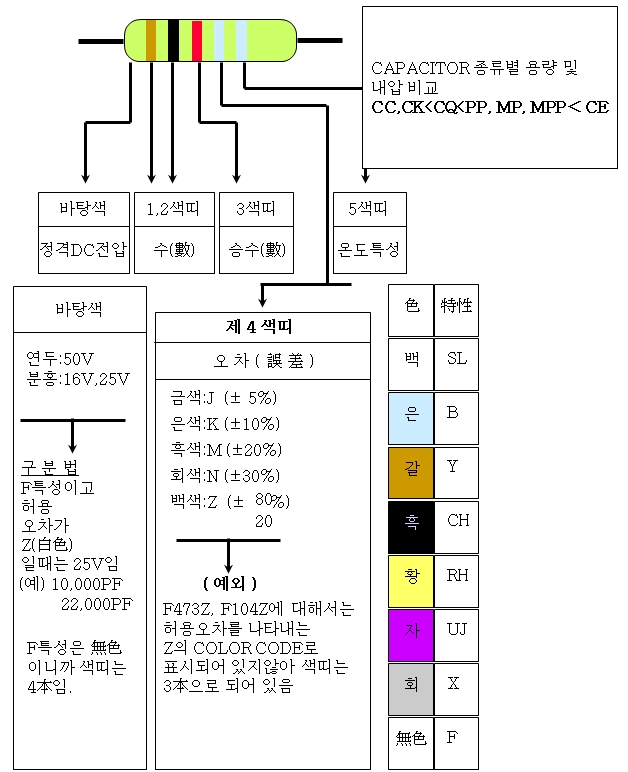

※ TUBULAR CAPACITOR (CN/CX)
