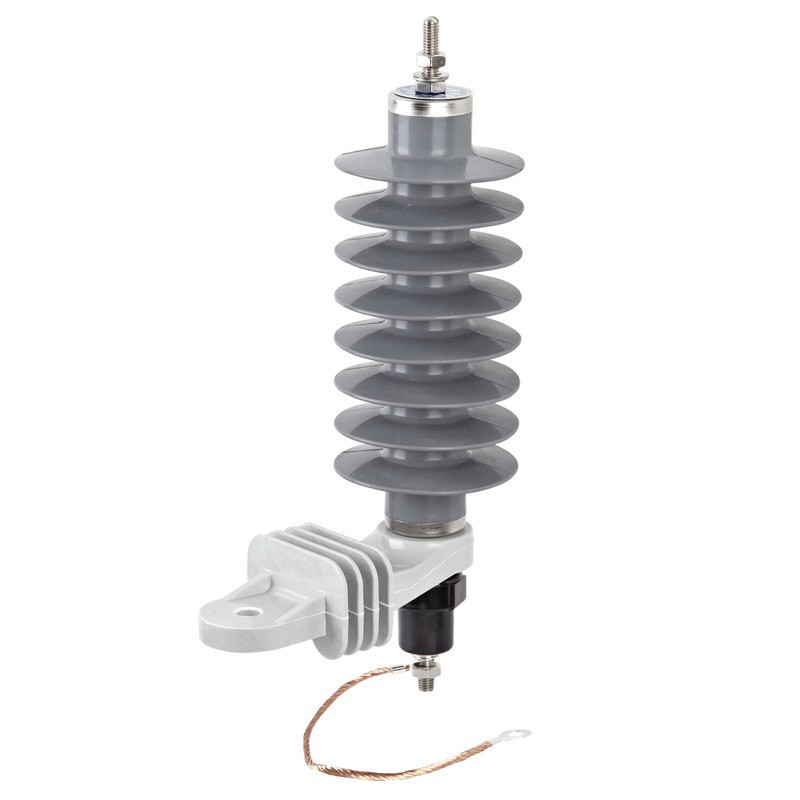

서지 흡수기(S.A : Surge Absorber) 의 기능 및 설계시 주의사항

서지 흡수기(S.A : Surge Absorber) 의 기능 및 설계시 주의사항



1. 설치목적(참고 : 전력설비 절연설계기본방향)

급격한 충격 침입파 에 대하여 기기를 보호할 목적으로 피보호기기의 단자와 대지간에 접속하는 보호콘텐서 또는 이와 피뢰기를 조합한 것이다.

보호 콘덴서는 충격파의 파두준도를 완만하게 하고, 또 파마장이 짧은 경우는 파고치를 저감 함으로서 발전기 코일의 층간 대지절연을 보호하는데 효과가 있다. 또 파미장이 길 경우에는 피뢰기에 의해 파고치를 떨어뜨린다.

(차단기의 투입, 차단시에는 서지가 발생되며 경우에 따라서는 선로에 중대한 영향을 미치므로 전동기,변압기 등을 서지로부터 보호할 수 있는 서지흡수기의 설치가 권장되고 있으며 특히 몰드변압기 및 전동기에 VCB를 설치하는 경우에는 변압기의 보호를 위해 최근에는 반드시 설치하고 있다.)



2. 요구되는 기능

· 피뢰기와 동일한 기능이 요구됨.

1) 서지 흡수기의 정격



3. 설치대상의 선정

[별표]

★ : BIL(Basic Impulse Level)의 검토후 설치여부 반드시 검토.

▲ : BIL(Basic Impulse Level)의 검토 후 설치여부 검토.

◎ : 변압기2차측에 반도체장비를 설치하고 VCB를 사용하는 경우 설치검토.

◎ 에 해당하는 경우에는 제조업체와 협의하여 그 설치목적에 적합한 기능을 다할 수 있도록 하여야 한다.

설치장소는 되도록 피 보호기기에 가깝게 두고 접지선은 짧게 한다.



4. 설치 위치

보호 대상기기의 전단에 설치하며 대부분 개폐서지를 발생하는 차단기의 후단에 설치하고 2차측은 접지한다.



5. 적용범위

· 발전기, 변압기, 전동기, 콘덴서, 반도체 장비 계통



6. 설계 및 시공시 주의사항

1) C-R Surge Suppressor(서지 억제)

· 전류 내량이 낮은 전동기나 발전기에 대하여는 C-R 서지 업서버를 사용한다.

· 계통의 대지정전용량이 증가하는 것으로 필요에 따라 지락 방향계전기를 병용하여야 한다.

· 계통의 고주파 영향으로 소손하는 위험이 있으므로 유의할 필요가 있다.



2) ZnO형 서지 업서버 (서지 흡수)

· 모터 보호에 적합하다.

· 외뢰 등이 직접 침입이 예상되는 회로에는 적용하지 않는다.

· 내전압시험시에는 분리하여 시험한다.

· 차단기 CT의 부히측에 설치한다.



3) 저 서지형

· 차단기의 개폐서지 흡수에 적합하다.
