변압기 시험 / 변압기 검사의 종류

변압기 시험 / 변압기 검사의 종류

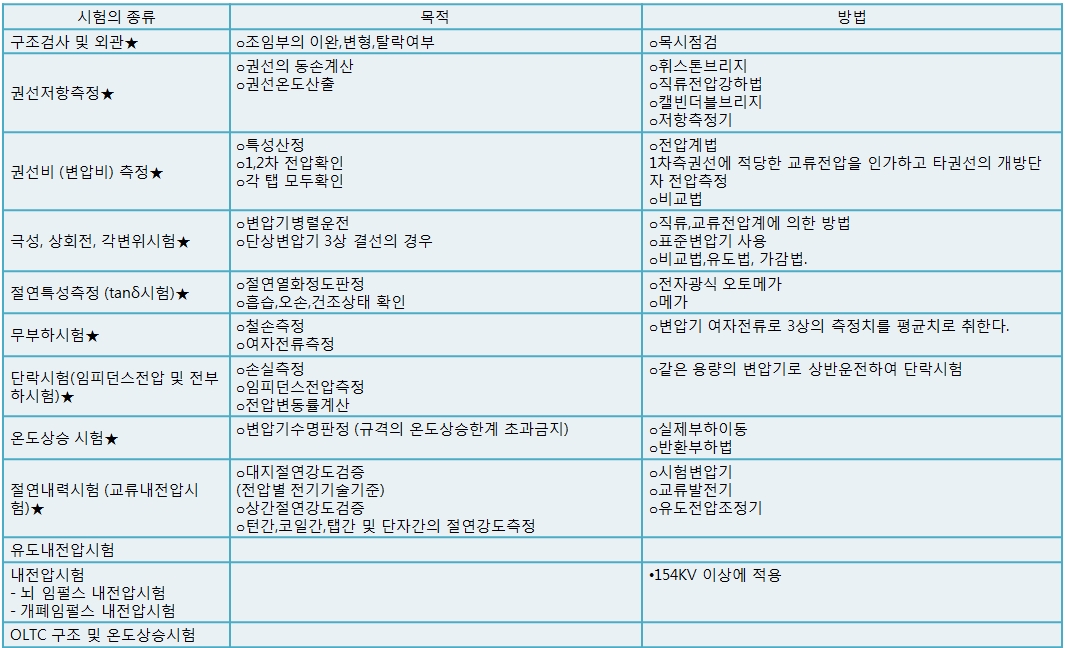

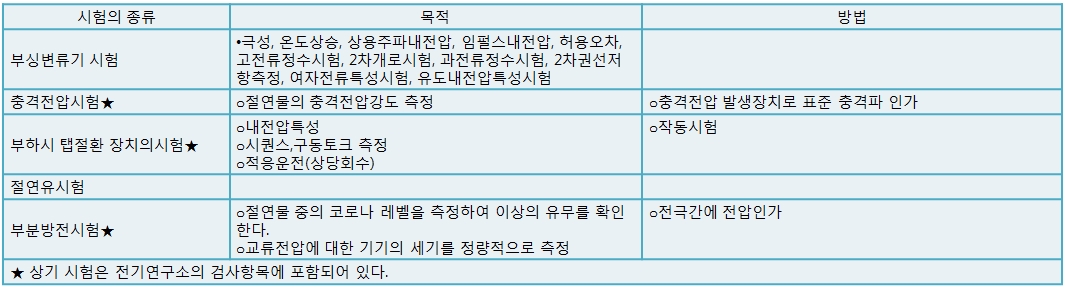

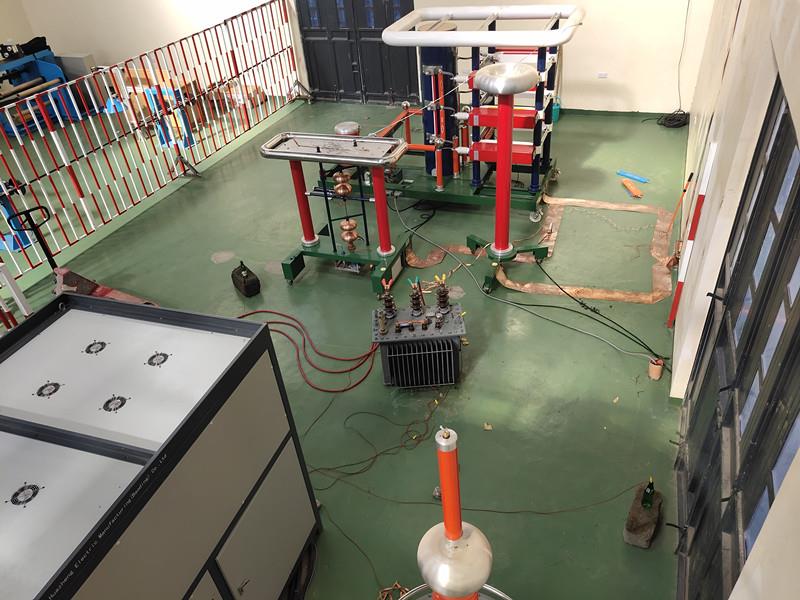

1. 변압기 시험항목





2. 기타 고전압 시험

1) 비 파괴 시험법

· 절연저항 측정

· 유전체 역율(tan δ 측정)- 콘덴서에서 주로 측정

· 코로나 방전의 검출

· 직류분(교류전류의 비대칭분)의 측정

· 충격 파형시험

2) 상용 고전압 시험

· 절연저항 측정

· 교류전압 절연내력 시험

· 직류전압 절연내력 시험

· 충격전압 절연내력 시험

3) 유중 가스분석

· 절연물 중의 가스를 분석하여 절연물의 과열, 부분방전, 유중의 아크 등의 이상유무를 판정한다.

· 변압기 등의 유압기기 내부에서의 이상현상은 반드시 발열을 수반해서 발생한다. 이들의 발열원에 접촉된 절연류, 절연지, 프레스보드 또는 빼크라이트 등의 절연재료는 그 열의 영향을 받아 분해 반응하여 탄화수소계 가스(co, co2 등)를 발생하며, 그 대부분은 절연유 속에 용해 되므로 절연유 속의 가스를 추출 분석하면 변압기의 내부 이상유무를 확인할 수 있다.

4) 절연저항 시험

· 절연물의 흡습 열화, 오손 등의 경향을 절연저항 값에 의해 대충 확인하는 방법.

5) 절연유 성능시험

· 절연유의 내 전압 성능 산화 tanδ등을 측정하여 절연유의 절연성능을 확인한다.



3. 변압기의 고장진단

1) 고전압 시험

· 비파괴시험, 상용 고전압 시험으로 판정

2) 초음파 탐지

· 전압을 인가하여 운전중인 변압기 열화는 방전 중 상용주파 2배의 소음에 방전에 수반되는 초음파 진단.
