1. 변전기기의 열화의 원인 및 형태

1) 열화의 요인

변압기나 전력 콘덴서 등 정지 변전기기의 수명을 좌우하는 것은 절연물의 열화가 원인이 된다.



2) 열화의 정의

일반적으로 절연물이 운전 중 온도, 수분, 산소의 영향을 받아 열화되어 오랜 기간동안 운전 중에 진행되어 외부단락이나 서지 등의 이상전압에 의한 기계 또는 전기적 스트레스를 받았을 경우 파괴될 시점이 대단히 높아진 시점을 말한다.

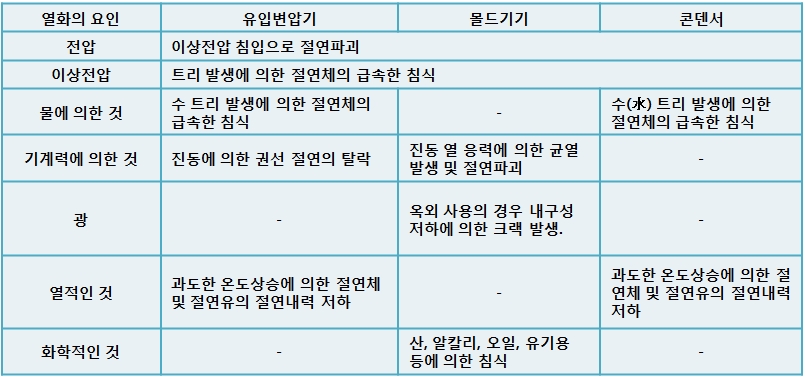

<표>전력기기의 열화원인과 열화의 형태

3) 고체 유전체의 방전열화

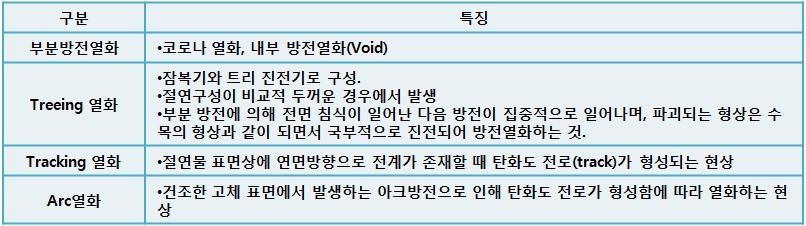

[표] 전압인가에 따른 열화현상 4가지



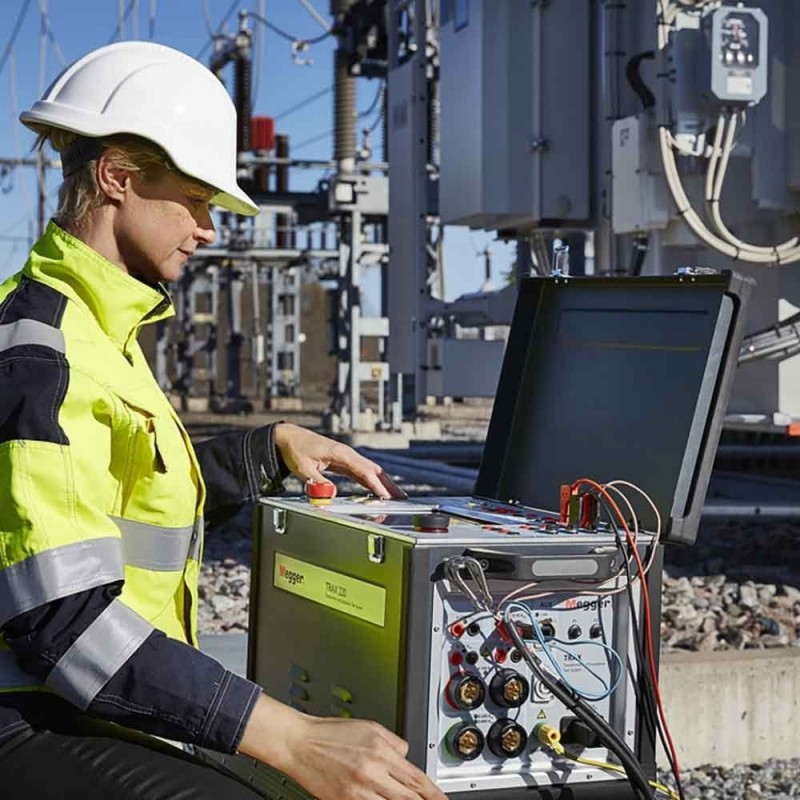

2. 변압기의 절연진단 시험측정

1) 변압기 절연진단 감시기술

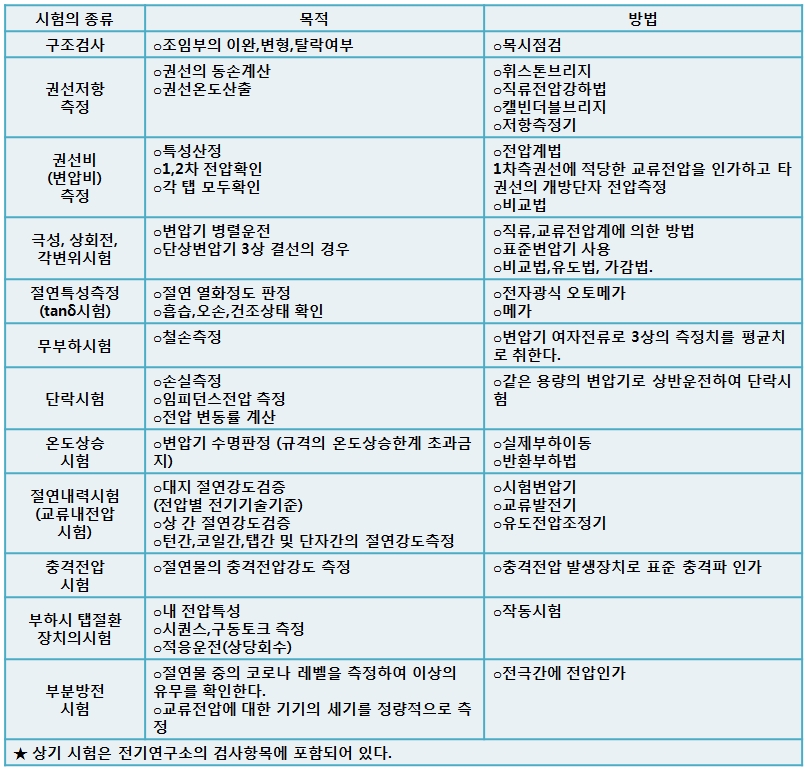

<표>변압기의 시험항목

2) 기타 시험

2-1) 유중 가스분석

절연물 중의 가스를 분석하여 절연물의 과열, 부분방전, 유중의 아크 등의 이상유무를 판정한다.

변압기 등의 유압기기 내부에서의 이상현상은 반드시 발열을 수반해서 발생한다. 이들의 발열원에 접촉된 절연류, 절연지, 프레스보드 또는 빼크라이트 등의 절연재료는 그 열의 영향을 받아 분해 반응하여 탄화수소계 가스(co, co2 등)를 발생하며, 그 대부분은 절연유 속에 용해 되므로 절연유 속의 가스를 추출 분석하면 변압기의 내부 이상유무를 확인할 수 있다.



2-2) 절연저항 시험

절연물의 흡습펄화, 오손 등의 경향을 절연저항 값에 의해 대충 확인하는 방법.



2-3) 절연유 성능시험

절연유의 내전압 성능 산화 tanδ등을 측정하여 절연유의 절연성능을 확인한다.

(전기설비 검사업무 처리지침기술적사항 4 절연유 시험기준)
