1. 변전실의 형식 일반사항

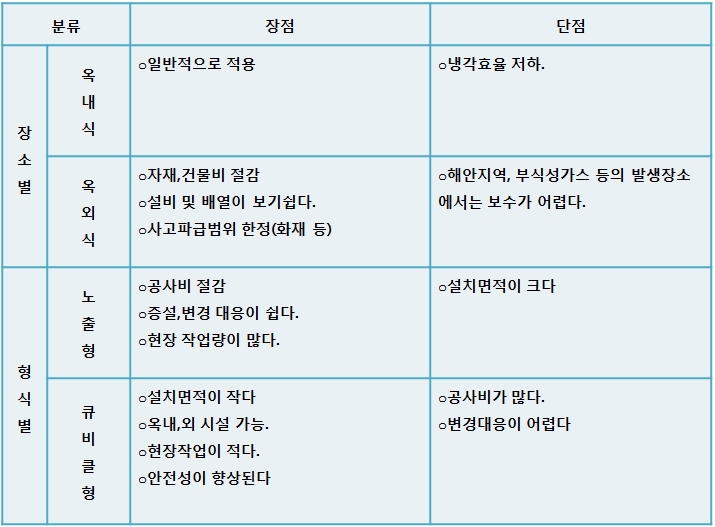

1) 분류 및 특징

2) 변전실 설치의 예

특고수전(154kv)의 경우

1차 변전소 : 옥외식

2차 변전소 : 옥내식



2. 변전실의 위치 및 배치 일반사항

1) 위치선정시 고려사항

전기적, 건축적, 환경적인 면을 고려하여야 하며, 종합적으로 경제적인 위치가 되어야 한다.

· 부하중심에 가까울 것.(전압강하, 전력손실, 배선비절감)

· 인입선의 인입이 쉽고 보수유지 및 점검이 용이한 곳.

· 간선처리 및 증설이 용이한 곳.

· 기기 반출입에 지장이 없을 것.

· 침수,기타 재해발생의 우려가 적은곳.

· 화재,폭발 위험성이 적을 것.

· 습기, 먼지가 적은 곳.

· 열해,유독가스의 발생이 적을 것.

· 바닥의 압축강도(200~500㎏/㎡)는 중량물에 견디는 기초를 하기에 적당할 것.

· 발전기, 축전지 실이 가급적 인접한 곳.

· 장래 부하 증설에 대비한 면적 확보가 용이한 곳.



2) 변전실의 배치

2-1) 배치시 고려사항

일반적으로 공장은 평면적, 빌딩은 수직적(입체적)인 배치가 일반적이며 배전전압, 부하분포밀도, 간선의 경제성등을 고려 하여야 한다.

2-2) 종류

2-2-1) 공장변전실

· 1차루프식, 1차단독식, 나뭇가지형 1차식

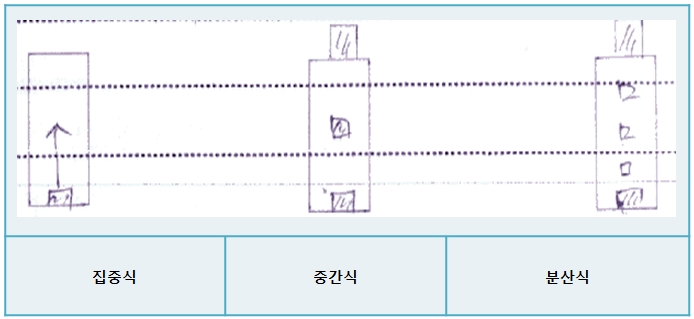

2-2-2) 빌딩변전실

· 집중식, 중간식, 분간식 집중식, 중간식, 분간식



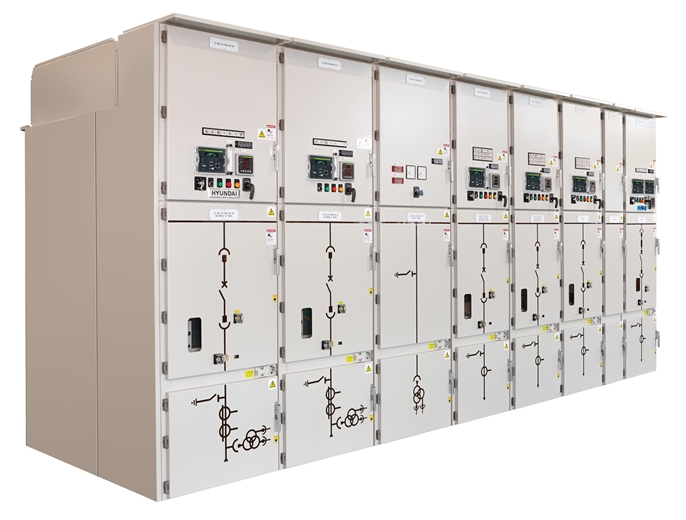

3. 변전실 기기배치 및 구비설비

1) 기기배치시 고려사항

· 보수점검에 필요한 공간 및 방화상 유효공간 확보.

· 부하 증설에 대비한 공간 확보.

· 기기 반출입 통로 확보.

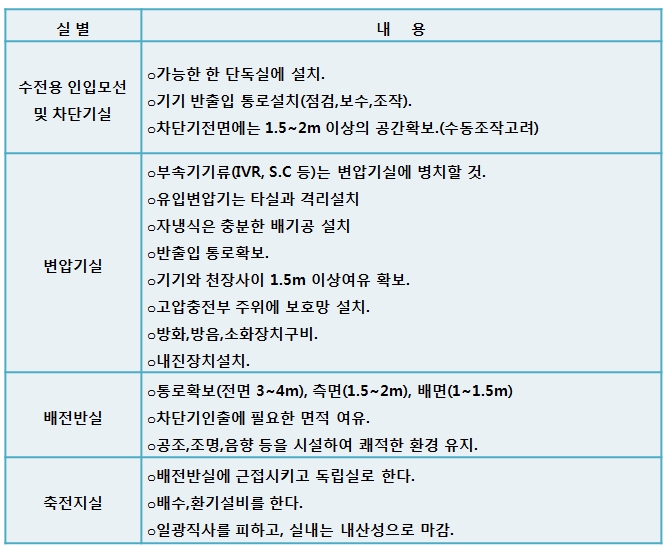

2) 변전실 기기배치

3) 구비설비

1) 발열 및 습기에 대비한 환기설비

수변전설비 자체의 발열로 실내의 온도가 상승하여 기기에 영향을 미칠 수 있으므로 실온이 40℃ 이하가 되도록 환기시설을 계획한다

1-1) 변압기의 발열량

- T : 변압기용량 ψ : 변압기역율 η : 변압기효율 α : 변압기 부하수용율



1-2) 수 변전실내의 환기량

- △t : 실내외의 온도차(8℃) CP : 공기의 정압비율(0.24 kcal/kg℃) γ : 공기의 비중량(1.14 kg/㎥)



2) 먼지 발생이 없도록 한다.

· 먼지를 발생하는 단열재의 사용을 금한다.

· 바닥은 분진을 발생하지 아니하도록 마감재로 처리한다.



3) 침수에 대비한 배수설비를 한다.

· 24시간 감시하는 경우에는 급,배수 설비를 설치하는 것이 좋다. 단, 급수 및 배수설비의 배관은 전기실을 경유하지 아니하도록 계획할 것.

· 부특이 침수가 예상되는 경우에는 배수펌프를 계획할 것. 물탱크의 넘침(시수공급량)이 수변전실로 유입될 우려가 있는 경우에는 시수공급량 이상을 배수할 수 있도록 계획.



4) 기기조작과 보수에 충분한 조명시설.

· 중앙제어실 - 1000lx 내외

· 발전기실 - 200lx 내외

· 배전반실 - 500lx 내외

· 변압기실,베터리실 - 100lx 내외



5) 상주 보수원의 경우 냉,난방시설.
