1. 적용범위

이 규격은 주로 인공조명에 의한 일반적 휘도 측정방법에 대하여 규정한다. 또한 주광조명의 휘도 측정에도 준용할 수 있다



2. 용어의 정의

· 시감도보정

  - 휘도계의 상대 분광 감도곡선을 표준 비시감도 곡선에 근사하게 한 것을 말한다.

· 측정기준점

  - 휘도측정시 측정위치(휘도계를 놓아둔 위치)와 측정방향을 정하는 기준이 되는 점을 말한다. 보통, 측정대상물을 보는 사람 눈의 위치로 정한다.

· 초기효과

  - 휘도계에 사용되는 수광기의 피로 현상중 특히 노광(露光)의 초기에 나타나는 것을 말한다.



3. 휘도 측정의 목적

· 휘도가 정하여진 규격 또는 기준을 만족하고 있는가를 조사한다.

· 조명시설에서 휘도의 비교조사를 하고 보수 및 조명개선의 자료로 한다.

· 시환경 및 보이는 모양의 평가에 기초를 얻는다.



4. 휘도계

휘도계는 원칙적으로 광학계를 사용한 물리 측광식을 사용한다. 또, 시감도보정이 된 것으로 측정목적에 따라 7.1.에 규정한 시각을 갖는 것을 사용하여야 한다.

[비고]

· 휘도측정결과의 신뢰성은 사용하는 휘도계의 성능에 많이 따르므로 측정의 목적이나 내용에 적합한 휘도계를 선택한 후 사용하여야 한다.

· 휘도계의 수광기로서는 광전자증배관, 광전관, 광도전셀, 광전지 등이 사용된다.

저휘도까지 측정할 수 있는 것 등의 이유로 광전자 증배관이 많이 사용되고 있다. 일반적으로 이러한 휘도계는 정밀도가 높지만 교정이나 보정이 수반되지 않으면 실제의 측정에서 정확도가 떨어지기 쉽고 예측할 수 없는 오차가 생길 때가 있으므로 주의를 요한다.

· 수광기에 대한 광학계에 반사경이나 프리즘을 포함한 구조의 것은 휘도계에 들어오는 빛이 편광하고 있는 경우 상당한 오차가 들어오므로 보정을 요한다.

· 휘도계의 광학계 측정거리가 적을 경우에는 오차를 일으킬 수 있는 구조는 휘도계의 초점거리에 대해서 충분히 먼 거리에서 측정을 하여야 한다.



5. 휘도계에 대한 주의

· 시감도보정의 정도

· 시각과 측정거리

· 전원특성

· 온도특성

· 습도특성

· 초기효과

· 교정

· 눈금범위



6. 측정상의 일반적사항

6.1 측정전에 확인하여야 할 사항

휘도를 측정하기 전에 측정장소를 미리조사하고 가능하면 측정 기준점에서 사전 촬영을 하든가, 투시도를 그려서 측정기준점, 휘도계의 설정위치, 피측정점 등의 관계를 조사한다. 또한 필요에 따라서 다음 각 항을 확인한다.

· 전원상황

· 광원의 형식 및 크기, 초점 등 이후의 연속점등시간

· 조명기구의 상태

· 광원의 조명기구에 대한 설치상태

· 환경조건



6.2 측정할 때의 주의사항

· 측정개시 전 광원의 모든 특성이 안정될 때까지 예비점등하여 놓을 것

· 전압을 측정할 때는 가능한 광원의 가까운 곳(방전등에서는 안정기 1차측)에서 할 것

· 휘도계의 수광기는 측정개시전에 충분히 안정할 때까지 노광을 할 것.

· 휘도계의 위치 및 측정방향의 설정은 정확히 할 것

· 휘도계의 전체눈금범위의 1/4 이하는 가능한 한 생략할 것

· 휘도계의 시각 내에서 밝기가 균일하도록 할 것, 또 조명기구나 광원의 휘도를 측정할 때는 휘도계의 시각 안에 이러한 발광부분으로 완전히 충만하도록 주의할 것.



7. 측정방법

7.1 측정의 일반적사항

· 측정 기준점의 높이는 원칙적으로 표에 의한다.

· 휘도계는 원칙적으로 측정 기준점에 놓는다.

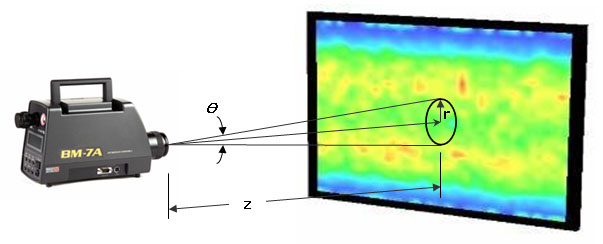

· 조명시설의 일잔적인 휘도측정에 사용하는 휘도계 시각의 크기는 원칙적으로 표에 의한다. 다만, 표에서 정한 시각을 갖는 휘도계를 얻을 수 없는 경우에는 피측정점과 측정 기준점을 연결하는 직선상에서 측정방향을 일정히 하고 휘도계를 피측정점에 가깝도록 하여 측정하여도 좋다.

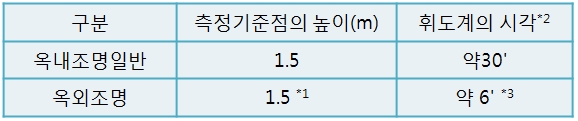

[표] 휘도측정 기준점의 높이와 휘도계의 시각

  *1 ; 경기장 등에서는 관객의 눈의 위치로 하는 경우도 있다

  *2 ; 측정기준점에서 측정할 때 측정 시야내의 밝기가 거의 같을 경우는 목적에 따라서 더 큰 시각을 사용해도 좋다.

  *3  : 도로조명시설에서 평균 노면휘도를 측정할 떄는 측정 범위의 노면 투시도형과 일치하는 대형(臺形)을 측정시야로 하는 휘도계로 한번에 측정해도 좋다.



7.2 옥내조명시설의 휘도측정방법

옥내조명시설에서는 측정 기준점에서 측정 목적에 따라 정한 범위 내에서 관측자의 시야 내에 들어오는 조명기구와 창 등도 포함하여 가능한 한 세밀히 측정한다.



7.3 옥외조명시설의 휘도측정방법

옥외조명시설(도로조명시설을 포함한다)의 휘도 측정을 할 때에는 비,안개,연기,먼지 등으로 혼탁되어 있을 때 피 측정면으로부터 빛 이외에 다른 광원으로부터의 빛이 산란하여 광로중에 들어와 휘도계로 입사되므로 휘도계로 측정한 값은 피측정점 자체의 휘도와 다른 점과 또 피측정 대상물의 건습상태에 따라 측정값이 변동하는 것을 고려하여 측정하여야 한다.



8. 측정결과의 마무리

8.1 측정조건의 기록

측정목적에 따라 측정값에 영향을 주는 다음과 같은 사항을 기록한다.

· 조명조건

  - 광원, 조명기구의 정격, 시방과 배치도(평면도 및 입면도, 투시도),광원 및 조명기구의 사용시간, 주광의 상황 등

· 측정조건

  - 휘도계의 종류, 시각, 측정기준점, 전원전압, 계기의 종류

· 환경조건

  - 연월일, 개시할 때와 종료할 때, 천후,습도,대기의 상태(안개,연기 등),벽, 천장,바닥,노면 등의 표면상태(색,반사율,재질,건습,마멸 등)



8.2 측정결과의기록

적당한 형식을 정하여 측정자료를 기록하고 정리한다. 필요에 따라 측정자료에 이유를 붙여 보정값을 기록한다.
