대지전압 개념/설명

대지전압 개념/설명



1. 대지전압의 기본적인 개념

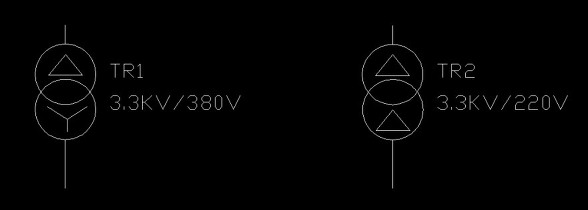

<사진 1.변압기>

<사진 1. 변압기>를 보면 TR1과 TR2가 있다. 간단히 정리하면 아래 표와 같다.



TR1	TR2
Y-Δ	Δ-Δ
3.3KV/380V	3.3KV/220V
전열, 조명	동력

<표 1. 결선의 차이>

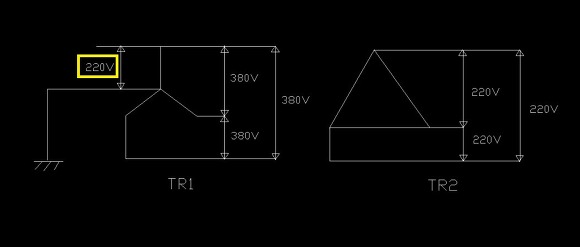

<사진 2.전압>



<사진 1. 변압기>의 2차측이 <사진 2. 전압>이다. 여기까지는 별 문제가 없다.



1.1 선간전압

일반적으로 잘 알고 있는 상-상의 전압을 측정(R-S, S-T, T-R)하면 나오는 전압이다. TR1은 Y결선이므로 380V, TR2는 Δ결선이므로 220V이다.



1.2 상전압

TR1은 Y결선이다. 상전압을 물어보면 380V라고 하는 사람이 많은데, 220V이다. 상-N상이 상전압이다. 상-접지와 측정해도 결과는 같다.

TR2는 N상이 없으므로 220V이다.



1.3 접지가 있는 Δ결선

Δ결선은 Y결선처럼 N상이 없다. 그러나 접지는 있다.





<사진 3.접지가 있는Δ결선의 변압기의 명판>

변압기의 명판을 보면 특이한게 있다. Δ결선 안에 점선이다. 한 상을 접지한 것이다.

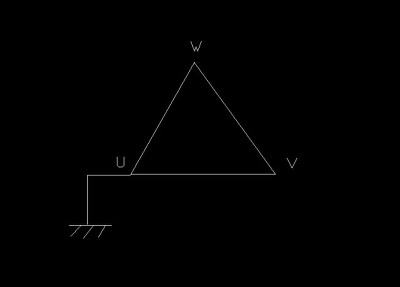

<사진 4. 접지가 있는 Δ결선의 변압기-1>

<사진 5. 접지가 있는 Δ결선의 변압기-2>



U, V, W를 U=R상, V=S상, W=T상이라 생각하면 된다. R상에 접지가 되어있고, TR2의 조건과 같다면 3.3KV/220V, Δ-Δ 결선의 선간전압, 상전압은 어떻게 될까?

선간전압은 Δ결선이므로 220V이다. 상전압을 측정하면 R-접지는 0V, S-접지와 T-접지는 220V가 나온다.

※접지가 있는 Δ결선의 선간전압이 220V인 경우, 상전압을 측정하면 R-접지는 0V, S-접지와 T-접지는 220V로 나오는데, 상전압은 220V로 기록해야 되는걸로 추측된다.



2.대지전압

대지전압 접지식 전로는 전선과 대지 사이의 전압, 비접지식 전로는 전선 간의 전압을 말한다. 출처 : 전기설비 기술기준 제 52조 (저압전로의 절연성능)

뜻을 보면 상전압과 차이는 없는것 같다.



<조건> Δ-Y 3.3KV/220V

전열의 220V 전압을 측정했다.

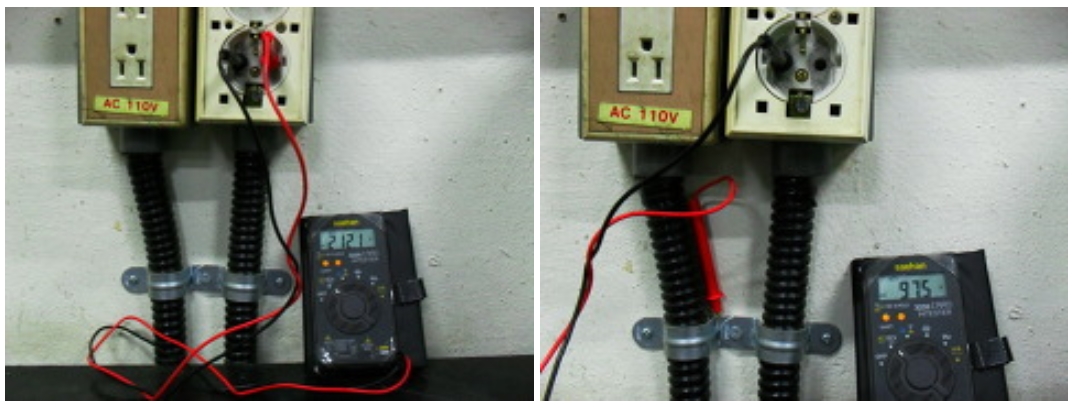

<사진 6. 선간전압(좌측)과 대지전압(우측)>

선간전압은 212V, 대지전압은 97.5V이다. 우측은 상-벽면의 볼트를 측정했다.

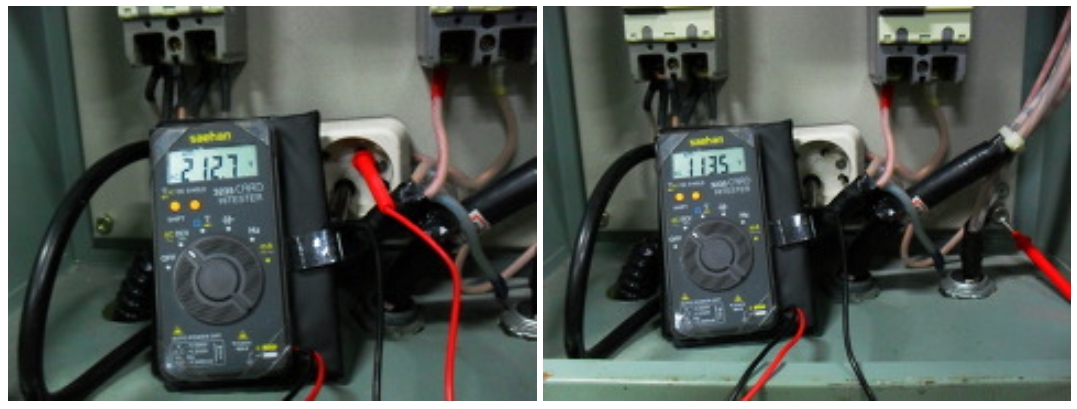

<사진 7. 선간전압(좌측)과 대지전압(우측)>

<사진 6>보다 <사진 7>이 상-접지를 측정해서 약간 높게 나왔다. 이론상으로는 212/1.732=122.4V가 나와야 한다.



※상전압과 동일한 것 같다.

※대지전압이란 용어가 저압 중에서도 낮은 전압에 많이 사용되어 것으로 보아 인체에 실체 영향을 주는 전압을 이르는 말로 추정이 된다.
