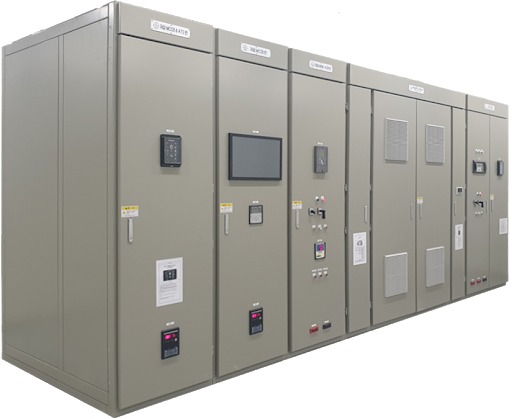

수배전반시설 용어(Term)

수배전반시설 용어(Term)



명 칭	원 어	약부호	내 용 설 명
단로기	disconnecting switch	D S	단로기는 개폐기의 일종으로서,점검수리시 기기를 전로에서 개방할시 또는 모선의 접속 변경이 필요할 때에 사용한다. 전류의 개폐는 차단기,개폐기 등으로 행하고 단로기는 부하전류의 개폐를 하지 않는것이 원칙이다. 그러나 선로의 충전전류,변압기의 여자전류 ,경부하 전류 등의 극히 미약한 전류를 개폐할 경우에 는 3극의 옥내용 부하 단로기가 3~20[KV] 정도의 전 력 회로에 사용되기도 한다. 정격전압은 사용회로 공칭전압의 1.2/1.1배로 표시 하며 고압회로용이면3.6[KV]와7.2[KV]급이있다. 정격전류:200~1200[A]
차단기	circuit breaker	C B	차단기는 보통상태에서 전로를 개폐하는것은 물론 이상상태,특히 단락상태에서 계전기와의 조합으로 전로를 자동적으로 개폐하여 기기를 보호하는데 사 용한다. 차단기란 부하전류를 흐르게 하고 동시에 회로 고장 시 에는 그 정격전류의 몇배되는 전류를 안전하게 차 단할수 있는 능력을 가진 계기이다. 차단용량[MVA]= (루트)3*정격전압[KV]*정격차단전류[KA])
유입 차단기	oil circuit breaker	OCB	자가용 변전소에서는 종래 OCB가 많이사용되었으 나 근래개발된 다른 차단기에 비해 성능 보수면에서 뒤지고 화재 염려때문에 차츰 MBB,VCB등으로교체 중. 아아크와 차단전류에 의해서 만들어진 자계와의 사이의 전자력에 의해서 아아크를 소호실로 끌어 넣 어 차단하는 구조이다.
자기 차단기	magnetic blast circuit breaker	MBB	MBB는 기름을 전혀 사용하지 않는 차단기이며 빌딩 등에서 많이 쓰인다
진공 차단기	vacuum circuit breaker	VCB	진공에서의 높은 절연내력과 아아크 생성물의 진공중 으로의 급속한 확산을 이용해서 소호하여 주는 구조 이다 . 이것은 기름을 사용하지 않는 것이 특색이다.
유입 개폐기	oil switch	OS	유입 개폐기는 이상상태가 아닌 보통 상태에서 부하 전류를 수동으로 개폐하는 기기이다 주상형 유입개폐기는 일반적으로 전로의 부하시에 기 름속에서 3극을 동시에 개폐하는 것이며 주 로배전선 로의 개폐또는 에의 변환 진상콘덴서의 개폐등에 사용 되고있다.이 개폐기는 마그네트를 내장하면서 원방 자 동 조작방식을 채용한것도 있고 트립코일을 부설한 것 ,진상용 콘덴서용의 코일을 내장한것도 있다.
변압기	transformer	TR	변압기는 수.변전 설비의 주체를 형성하는 기기이며 그 신뢰성은 전체의 신뢰도를 결정한다. 고전압을 사용자의 필요전압으로 변성하는 기기이며 용도,사용전압,구조,사용장소등에따라서 여러가지가 있으나 일반적으로 고압 수전설비에 쓰이는것은 다음 과 같은 형식,정격의 것이 있다 형식 : 옥내용(옥외용),유입 자냉식,건식 상수 : 단상또는3상 주파수 : 60[Hz](또는50[Hz]) 용량 : 5~500[KVA] 정격전압 : 1차 3150[V],6300[V],22000[V] 2차 220[V](3상),220/110[V](단상) 승압지구는 220/380[V] 결선 : D -D , Y-Y, D -Y, V 결선등이있다.
계기용 변성기	metering outfit	MOF	CT와PT를 한 탱크내에 수용한 전력량계로서 고전압 전기회로의 전기 사용량을 적산하기 위하여 고압의 전압과 전류를 저전압(110V)저전류(5A)로 변성하는 장치이다.
계기용 변압기	potential transformer	PT	고압회로의 전압을 저압으로 변성하기 위해서 사용 하는 것이며 배전반의 전압계,전력계<주파수계 ,역률계,표시등및 부족전압 트립코일(UVC)의 전 원으로 사용된다 접속:일반의 변압기와같이 D ,Y,V 결선을 흔히쓴다. 정격부담:정격부담이란 계기용 변압기의 출력을 말 하며 단위는[VA]로 표시한다. 이 부담은 전압계만이 접속되는 경우에는 50[VA]정도로 충분하지만 트립코 일 ,계기류,표시등이 접속되는 경우에는 200[VA] 정 도 의 것을 선정 하도록 한다.
변류기	current transformer	CT	고압회로의 대전류를 소전류로 변성하기 위해 사용 하는 것이다. 일반 변류기는 1차코일에 사용전압이 걸리며,2차측은 사용중 반드시 개로하여야 한다. 변류기의 1차 코일에 전류가 흐르는 상태에서 2차 코 일을 개방하면 2차 단자간에 고압이 발생하므로 코일 의 손상내지는 감전 사고를 유발한다.
전력용 콘덴서	static condenser	SC	역률개선을 목적으로 사용하며 부하와 병렬로 접속 방전장치(discharging coil:DSC또는DC) 콘덴서를 회로로부터 개방했을때 전하가 잔류 함으로 서 일어나는 위험의방지와 재투입할때 콘덴서에 걸리 는 과전압의 방지를 위해서 방전코일을 설치한다. 방전코일은 개로후 5초이내에 콘덴서의 잔류전하를 50[V]이하로 저하시킬 능력이 있는것을 설치하는것 을 원칙으로 한다. 직렬 리액터(series reactor:SR) 대용량의 콘덴서를 설치하면 고조파전류가 흘러 파형 이 일그러지므로 파형개선을 위해서 직렬리액터를 설 치한다.일반적으로 뱅크용량이 500[KVA]이상인 때에 는 설치하는것이 관례
피뢰기	lightning arrester	LA	고압가공 전선로에 의하여 수전하는 자가용 변전실의 입구에 설치하며 낙뢰나 혼촉사고등에 의하여 이상전 압 이 발생하였을때 선로와 기기를 보호한다. 피뢰기는 저항형,밸브형,밸브 저항형,방출형등이 있으 나 자가용 변전설비에는 거의가 밸브 저항형이 채택되 고 있다. 피뢰기의 정격전압은 선로 공칭전압을 1.1로 나 눈것을 1.4배 한것을 사용한다. 변압기와 피뢰기의 이격거리 선로전압[KV] 유효이격거리[M] 154[KV] 65[M] 66 45 22 20 22.9 20
전력 퓨우즈	power fuse	PF	고압회로의 단락및 계기보호용 퓨우즈로서 유입차단기 와 병용 사용한다.전력 퓨우즈는 소용량의 변압기 또는 계기용 변압기 등의 1차측에 사용한다. 또한 차단기의 차단용량이 적은경우에 이것과 직렬로 전력 퓨우즈를 설치하여 단락 보호용으로 사용한다 (3.3/6.6[KV]용) 전력 퓨우즈의 구조는 단로기와 유사 하고 구조는 간단하지만 1본이 차단되었을 경우에도 퓨우즈를 각상 모두 신품으로 교환하게된다.
접지 계전기	ground relay	GR	지락계전기 라고도하며 기기의 내부 또는 회로에 접 지가 생기는 경우에 영상전류에 의하여 차단기를 동 작하게 하는 계전기를 말한다 정격전압:110[V] 정격동작 전류설정값:200[mA] 전류값 설정장치:1000[mA]이하이고. 200[mA],400[mA,600[mA]의 3점은 반드시 시설할것.
영상 변류기	zero-phase current transformer	ZCT	고압 모선이나 부하기기에 지락사고가 생겼을때 흐르 는 영상전류를 검출하여 접지계전기에 의하여 차단기 를 동작시켜 사고 범위를 적게한다. 정격전압:6600[V] 정격1차전류: 50[A],100[A],150[A],200[A],300[A], 400[A],500[A],600[A],750[A],1000[A]
