화재감지기의 증설 및 고장조치방법

화재감지기의 증설 및 고장조치방법





감지기의 종류

화재시 발생되는 열이나 연기를 이용하여 화재를 조기에 감지하는 장치.

화재가 발생하면 자동적으로 화재를 감지하여 화재경보를 알리도록 해주는 화재감시용 소방기기로서,

열감지기와 연기감지기, 복합형 감지기 및 불꽃 감지기로 구분되어집니다.



1. 열감지기

화재에 의해서 발생하는 열을 이용해서 공기의 팽창, 금속의 열기전력, 금속의 팽창 등에 의해서

작동되도록 되어있는 것으로 차동식감지기와 정온식감지기가 있으며, 차동식과 정온식 성능을 함께 갖는

보상식감지기 및 복합식 감지기가 있습니다.



차동식스포트형감지기 : 주위온도가 일정 상승률 이상이 되는 경우에 작동하는 것으로서 일국소에서의열효과에

의하여 작동되는 감지기를 말합니다.

차동식분포형감지기 : 주위 온도가 일정 상승률 이상이 되는 경우 작동하는 것으로서 넓은 범위내에서의 열효과의

누적에 의하여 작동되는 감지기입니다.

정온식스포트형감지기 : 일국소의 주위온도가 일정한 온도 이상이 되는 경우에 작동하는 감지기입니다.

정온식감지선형감지기 : 일국소의 주위온도가 일정한 온도이상이 되는 경우에 작동하는 것으로서 외관이 전선으로

되어 있는 감지기입니다.

보상식스포트형감지기 : 차동식스포트형과 정온식스포트형감지기의 성능을 겸한 것으로서 둘 중 어느 한 기능이

작동되면 작동신호를 발하는 감지기입니다 .

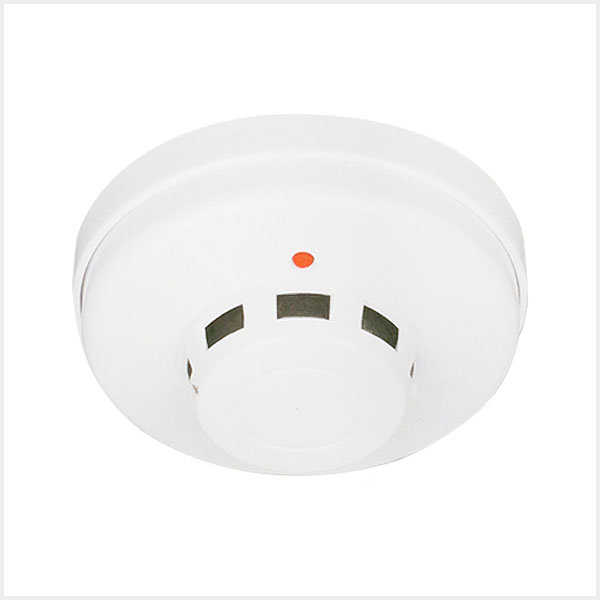

2. 연기감지기

화재에 의해서 발생되는 연기를 이용해서 화재를 감지하는 것으로서 이온화식 감지기와 광전식 감지기가 있습니다.



이온화식감지기 :감지기 주위의 공기가 일정한 농도의 연기를 포함하게 되는 경우에 작동하는 것으로서 일국소의

연기에 의하여 이온전류가 변화되어 작동하는 감지기입니다.

광전식감지기 :주위의 공기가 일정한 농도의 연기를 포함하게 되면 연기에 의하여 광전소자에 접하는 광량의

변회로 작동하는 감지기입니다



3. 불꽃감지기

불꽃에서 방사되는 불꽃의 변화가 일정량이상 되었을 때 작동하는 것으로서 일국소의 불꽃에 의한 수광소자의 수광량 변화에 의하여 작동하는 감지기입니다. 종류로는 자외선식ㆍ적외선식ㆍ자외선적외선겸용ㆍ복합형불꽃감지기가 있습니다.



감지기 고장 및 단선찾기

램프 불량일때

1) 해당회로의 감지기를 모두 제거, 화재복구를 누르고 복구되면 감지기를 하나씩 부착하여 봅니다.

부착 되었을때, 어느 감지기가 다시 동작된다면 해당 감지기는 고장이므로 교체하여야 합니다.

구형 감지기는 회로가 감지기 하부에 있으므로, 감지기 회로전선을 +선 또는, -선(각각2선씩 결선됨)중 하나의 회선을

뽑아서 감지기에 연결시키고 화재복구를 누릅니다. 복구가 된다면 해당 감지기의 불량입니다.

복구가 되지 않으면 동일한 방법으로 별도로 연결시키고 다음 감지기를 동일한 방법으로 확인해갑니다.



2) 화재복구를 누른 후 복구되지 않을 때 선로의 쇼트, 누전, 혹은 발신기, 중계기의 고장의심.



테스터기로 점검

1) 감지기 확인방법 (발신기함 내부의 단자대에 공통과 회로를 테스터기 DC로 체크.)

1. 24V이면 정상.

2. 20v이면 도통정상 상태

3. 6v이하 감지된 것이 세대에 있음.

4. 0v이면 선로 쇼트 단선 의심.



2) 연기 감지기 확인하는 방법

1. 테스터기 옴(1만R)에다 놓고 연기 감지기 단자를 확인하면 눈금이 서서히 떨어지다 어느 시점에서 다시

복원됨을 반복함 (정상)

2. '1'항을 테스터하는데 복원이 되지 않고 '0'으로 떨어지기만 함 (불량)



3) 복합수신반에서 세대 확인하는 방법

1. 확인하고자 하는 세대에 들어가서 감지기를 빼고 선을 합선시킴. 복합 수신반에 불이 들어옴.



4) 세대 감지기 선로

공통 --- 감지기 --- 감지기 --- 저항(끝부분) --- 감지기 --- 감지기 --- 회로

※공통과 회로를 DC로 체크하면 24V가 됨.



5) 단선 : 감지기 선로가 끊김

단락 : 선로에 저항이 많이 걸림. (저항을 제거한다.)

※단선인 경우 세대 끝부분 저항은 그대로 두고 DC24V를 체크한다.

수신반 --- 복도 발신기 --- 세대 끝 저항부분

(수신반에서 복도 발신기함까지 1차 24V를 확인하는구간, 복도 발신기에서 세대끝 저항부분은 2차 24V를 확인하는 구간.)



감지기의 증설, 결선과 전후비교

1. 선로체크 (양극 음극 찾고, 나머지 선 정리.)

2. 단선여부 판단

3. 감지기의 추가 (증설)



감지기를 추가하기 위해서는 서로다른 두 극성을 연결하기만 하면 될 것입니다.

하지만 그렇게 공사를 해 놓으면 추가 감지기의 단선 여부는 알수가 없기 때문에

+ - 선을 연결 후 돌아오는 도통 선을 연결하여 줄 것.



즉, 풀박스에서 나온 각각의 두 선이 감지기 베이스에 연결될 때, 단락시키지 말고 한 선은 추가감지기로 보내고,

추가감지기를 돌아나온 선과 나머지 한 선을 각각 연결하여 주면 됩니다.

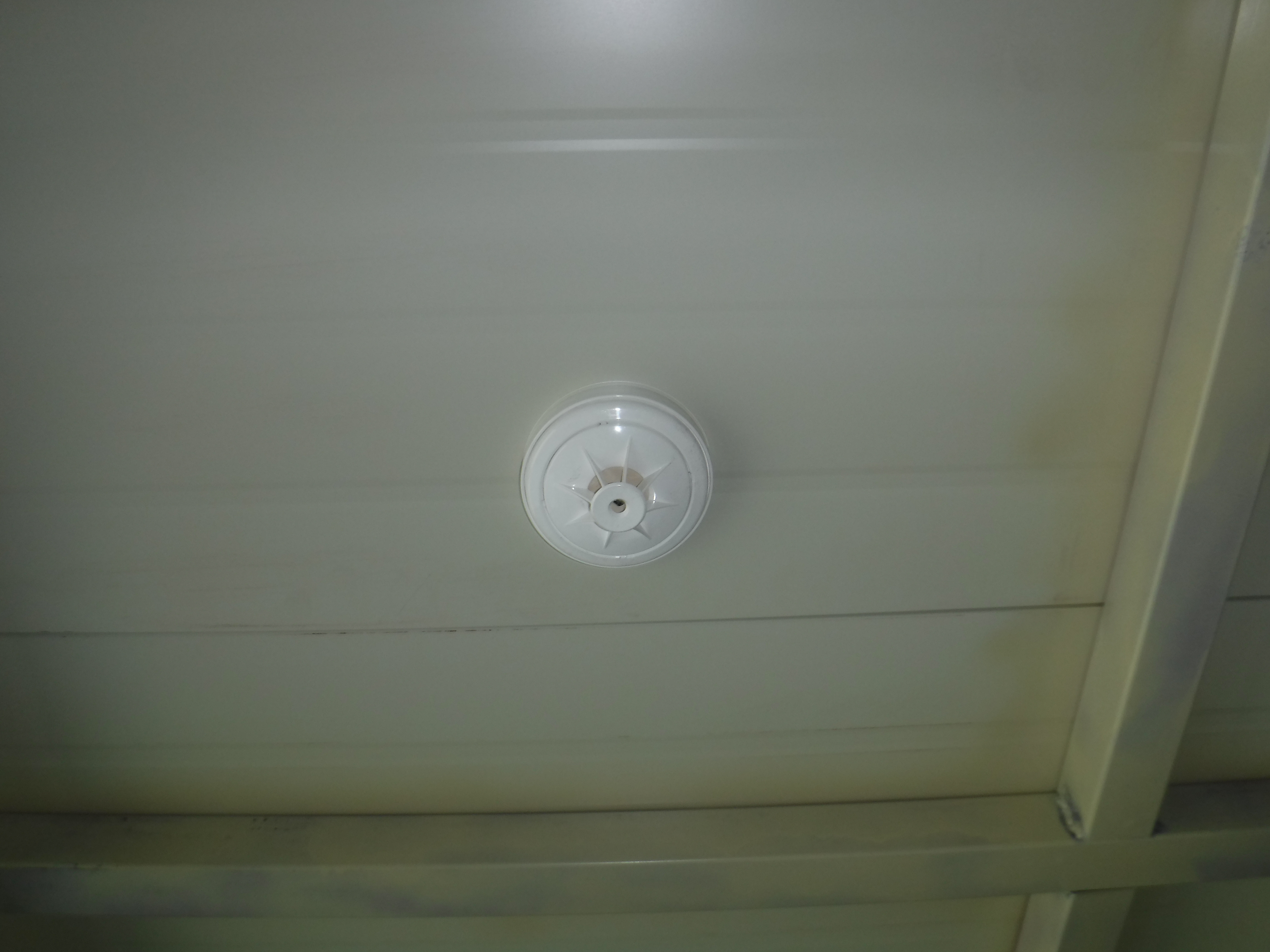

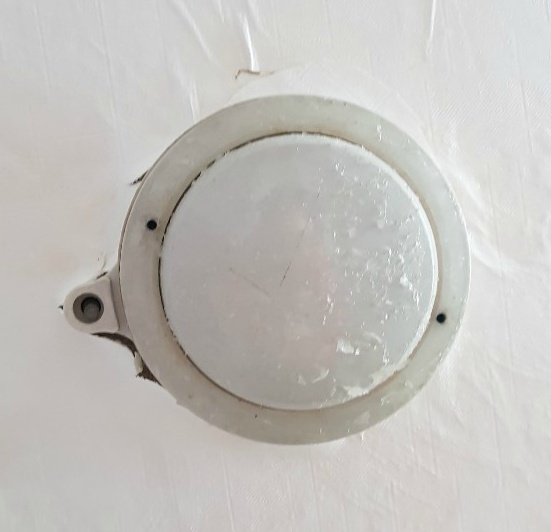

화재 감지기 교체전

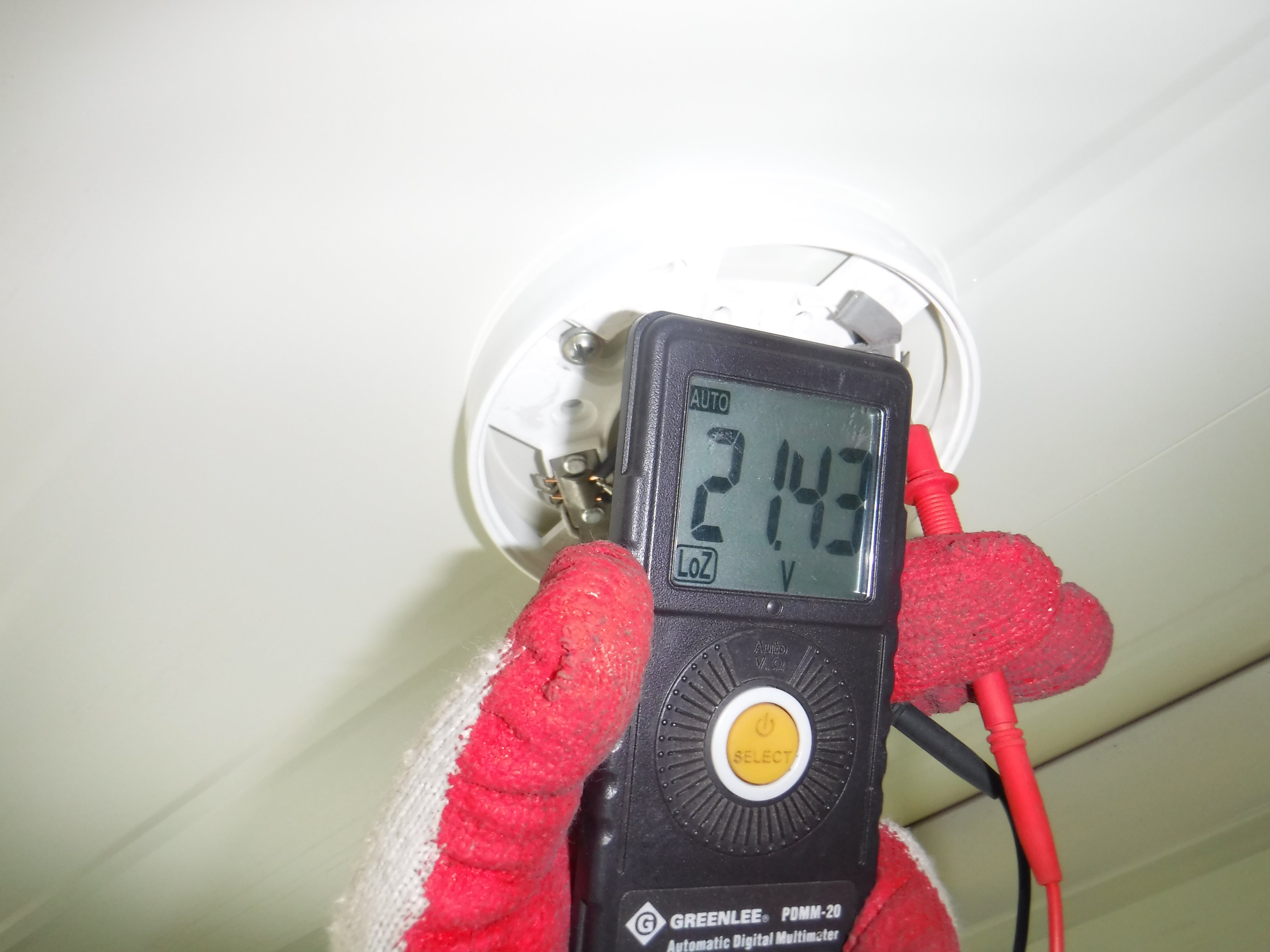

화재 감지기 교체중 체크





화재 감지기 결선







화재 감지기 교체완료
