광통신의 설명

광통신의 설명





광섬유

1. 광섬유

전반사 현상을 이용하여 빛을 멀리까지 전송시킬 수 있는 섬유 모양의 관

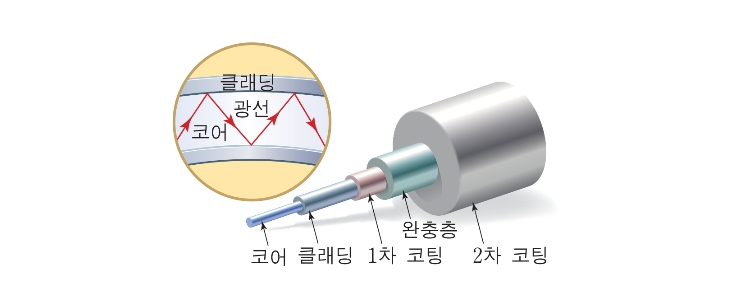

2. 광섬유의 구조

주로 유리로 만들며, 굴절률이 큰 코어를 굴절률이 작은 클래딩이 감싸고 있음

3. 광섬유 내부의 코어로 입사한 빛의 진행

광섬유 내부의 코어로 입사한 빛은 클래딩으로 빠져 나가지 못하고 코어 속에서 전반사하며 진행함



광통신

1. 광통신

음성, 영상 등의 신호를 빛 신호로 전환시킨 후 광섬유를 통해 주고받는 통신 방식

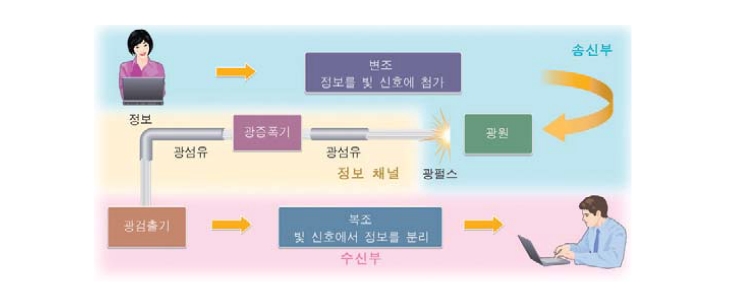

2. 광통신 체계

송신부, 정보 채널, 수신부로 구성

3. 광통신의 장단점

광통신의 장점	광통신의 단점
전송 거리가 매우 긺 외부 전파에 의한 간섭, 혼선이 없어 잡음이 없음 무선 통신에 비해 도청이 어려움 하나의 선을 통해 많은 정보를 보낼 수 있음	광섬유 연결 부위의 아주 작은 먼지나 틈 때문에 광통신이 불가능해지기도 함 한번 끊어지면 연결하기 어려움 광섬유는 급격한 휨에 약함



광통신 과정

1. 변조

무선 통신에서와 같이 정보 신호를 정보를 보낼 도구인 빛 신호에 첨가하는 과정

2. 광증폭기

광섬유라 하더라도 빛 신호가 매우 먼 거리를 이동하면 세기가 약해지게 됨. 이때 약해진 신호를 다시 강하게 만드는 장치가 광증폭기임. 이러한 증폭기는 구리 도선을 이용한 통신에서도 사용된다. 구리 도선을 이용한 통신에서는 수 km마다 증폭기가 있는 반면에 광통신에서는 약 80 km 정도마다 증폭기가 설치된다. ➞ 광섬유의 투명도가 높을수록 광증폭기 설치 거리가 멀어짐

3. 복조

무선 통신에서와 같이 수신된 빛 신호에서 정보를 분리하는 과정



용어 TIP

코어(core) : 광섬유의 중심에 있는 원통 모양의 투명한 유리이며, 굴절률이 클래딩보다 큼

클래딩(cladding) : 코어를 감싸고 있는 원통 모양의 투명한 유리임
