CCD(전하 결합 소자, Charge Coupled Device)

▶ CCD(전하 결합 소자, Charge Coupled Device)

수백만 개의 포토다이오드를 규칙적으로 배열한 반도체로, 빛을 전기 신호로 변환한다.

① 원리 : 포토다이오드에 빛을 쪼일 때 전류가 흐르는 광전 효과를 이용해 빛을 전기 신호로 변환한다.

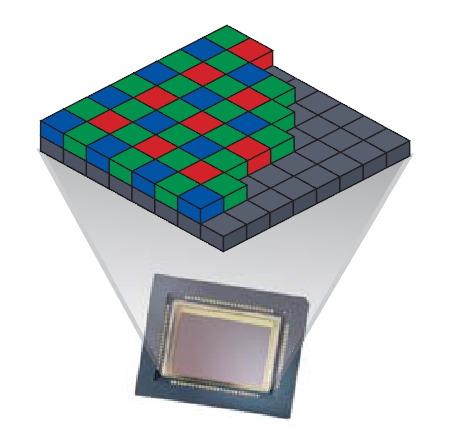

② 영상 정보의 기록 : CCD는 기본적으로 빛의 세기만 측정하므로 색을 인식하기 위해서 CCD 소자 위에 색 필터를 설치하고, 각 필터를 통과한 빛의 세기를 측정하여 영상 정보를 기록한다.

③ 활용 : 디지털카메라, 스캐너, 허블 망원경 등



디지털카메라

▶ 디지털카메라

CCD에서 빛 신호를 전기 신호로 바꾸어 저장 매체에 저장하였다가 다시 빛 신호로 바꾸어 영상 표현 장치를 통해 재생해 주는 장치

① 원리 : 눈이 수정체에서 빛을 굴절시켜 망막에 상이 맺히게 하는 것처럼 카메라도 렌즈에서 빛을 굴절시켜 CCD에 상을 맺히게 한다.

② 눈과 디지털카메라의 비교

구분	빛의 양 조절	초점 조절	상이 맺히는 곳
눈	동공	수정체	망막의 시세포
디지털카메라	조리개	렌즈	CCD

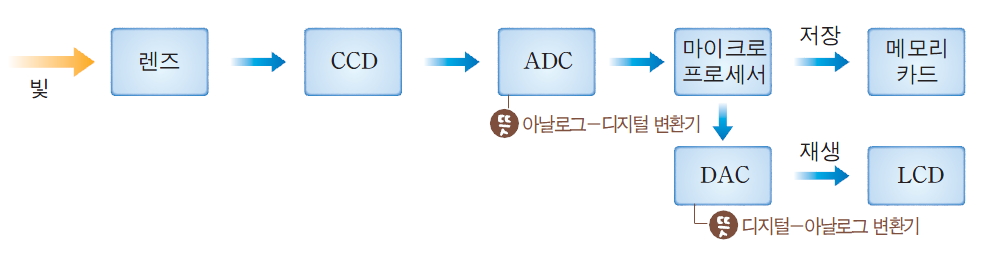

③ 영상의 저장과 : 재생 렌즈로 들어온 빛은 CCD에서 전기 신호로 변환되고, 다시 ADC에서 디지털신호로 바뀌어 메모리 카드에 저장된다. 영상 정보는LCD를 이용해 재생한다.
