단자대 작업 시 잘못된 압착과 규격 오류는 접촉 저항을 증가시켜 발열, 열화, 소손 및 단선 사고로 이어지는 대표적인 원인입니다.

1. 터미널 블록 압착 대표 착오 사례

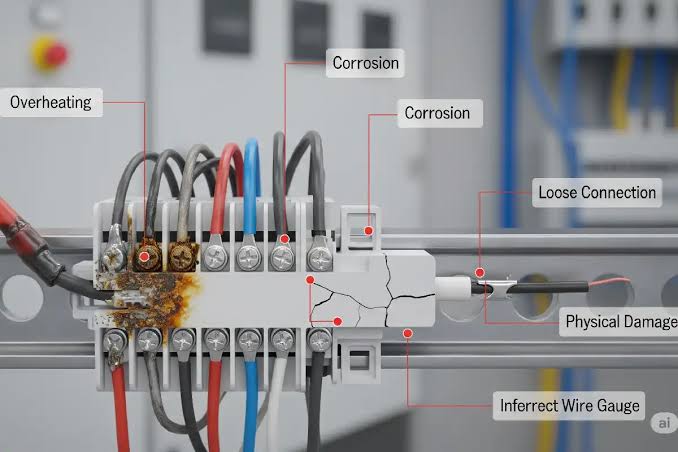

< Fig01. 접촉 저항 증가로 인한 단자대 열화 >



• 전선 피복 체결 (Insulation Crimp Failure) : 피복 탈피 길이가 짧아 압착 슬리브 내부에 심선이 아닌 피복까지 들어가 압착되는 경우입니다. 접촉 면적이 줄어들어 미세한 전력 부하에도 발열이 생깁니다.
• 심선 과다 노출 및 소선 이탈 : 탈피 길이가 길어 터미널 뒤로 심선이 노출되거나, 꼬임이 풀려 소선 몇 가닥이 밖으로 삐져나온 상태로 압착되면 인접 단자와 단락(쇼트) 사고가 발생합니다.



■ 전압착(Under-crimping) 및 과압착(Over-crimping)

• 전압착 : 덜 눌려 진동이나 인위적인 힘에 의해 전선이 빠지거나 접촉 저항 상승.
• 과압착 : 툴 치수를 잘못 선택해 슬리브가 균열되거나 내부 심선이 단선됨.
• 전용 압착 툴 미사용 : 펜치, 니퍼, 일반 플라이어로 눌러 압착하는 행위로, 균일한 압착 압력이 전달되지 않아 실무 현장에서 불량률이 가장 높습니다.





2. 링 단자(O링 / Y링) 규격 표기 읽는 법

링 터미널 규격은 보통 [전선 단면적 Sq] - [볼트 구멍 지름 mm] 형식을 따릅니다.



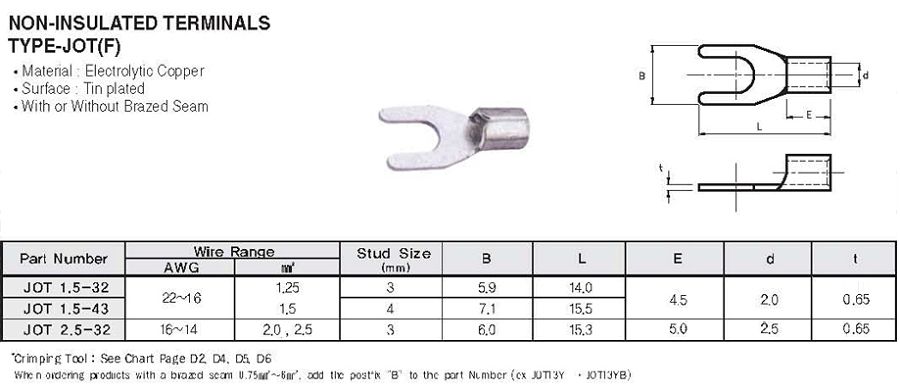

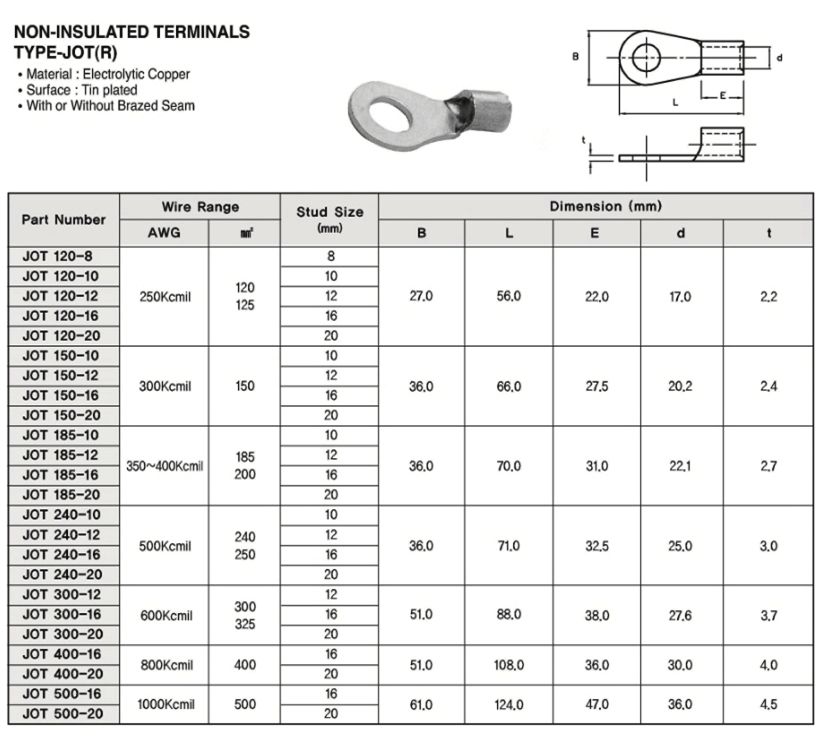

< 표01. 규격 표기 체계 및 선택 가이드 >







3. O링 vs Y링 사용 구분 및 선정 기준

반응형

O링(원형)과 Y링(포크형) 압착 단자는 작업 편의성과 안전성(탈락 위험) 측면에서 확실한 차이가 있어 시공 환경에 맞게 엄격히 구분하여 선택해야 합니다.

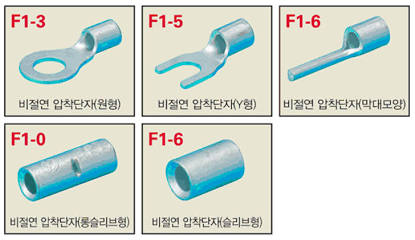

< Fig02. O형(원형)과 Y형(포크형) 단자 형태 >



1) O링 vs Y링 핵심 비교

구분	O링 (원형, Ring Terminal)	Y링 (포크형/U형, Spade Terminal)
형상	완전 폐쇄형 고리 구조	한쪽이 열린 갈고리 구조
체결 방식	단자대 볼트를 완전히 풀어서 볼트를 통과시켜 체결	볼트를 살짝 풀어 슬라이드 방식으로 끼워 체결
신뢰성/안전성	극상 (볼트가 풀려도 이탈 불가)	보통 (볼트 풀림 시 진동에 의해 탈락 가능)
작업/교체성	보수 시 볼트를 완전히 풀어야 함 (작업 시간 길음)	빠르게 탈부착 및 교체 가능 (작업 효율 우수)
주요 대상	대전류 전력선, 진동 설비, 신뢰성 우선 회로	소전류 제어선, 신호 배선, 정기 교체 부품

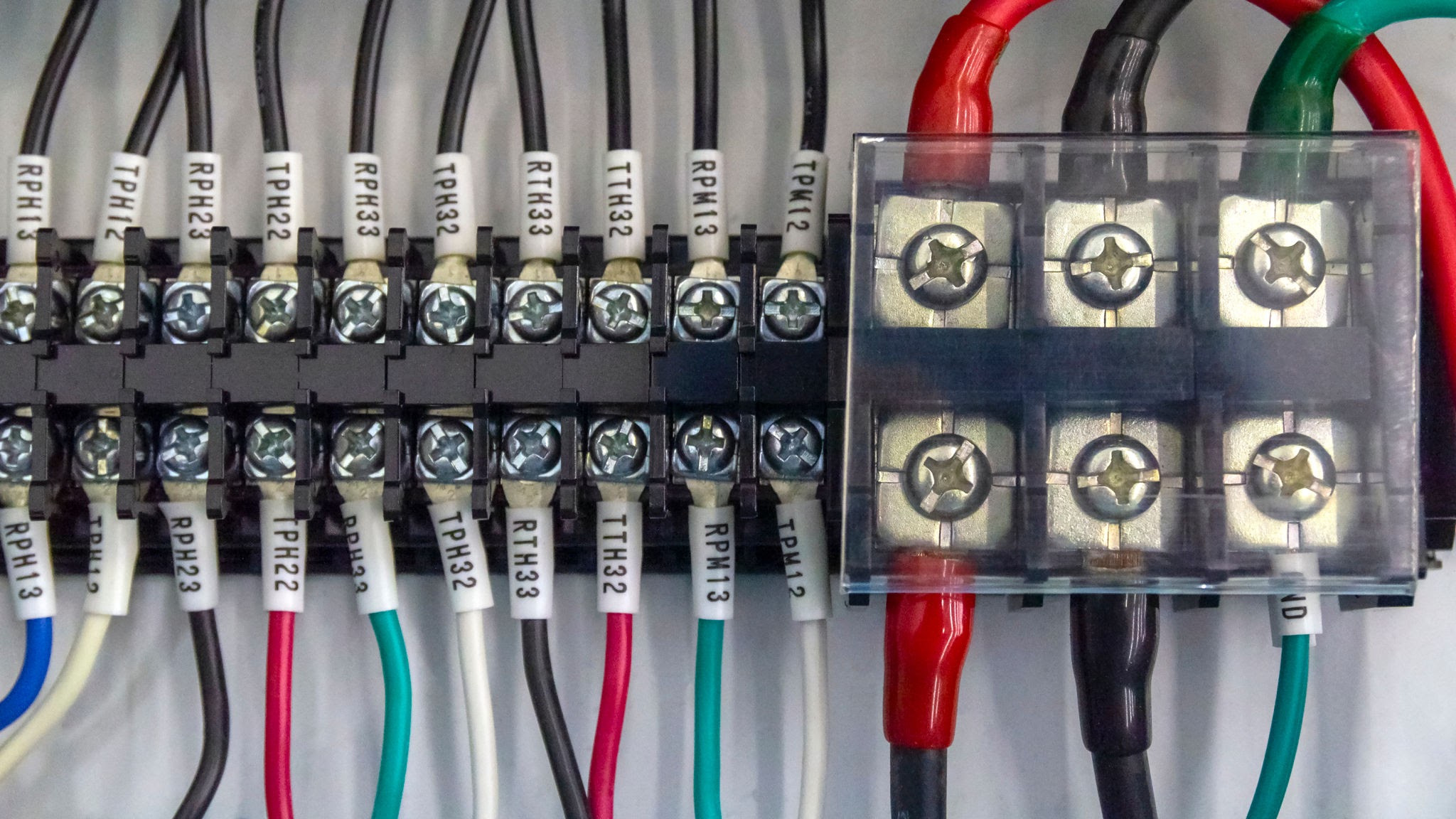

< Fig03. 터미널 블록의 실무 체결 예시 >



2) 세부 선정 기준 및 현장 적용 가이드

① O링 (원형 단자) 사용을 권장·강제하는 경우

• 진동이 발생하는 장비 : 모터(전동기) 단자함, 콤프레샤, 이동형 크레인, 공장 자동화 기계 내부. (볼트가 진동으로 풀려도 단자가 단자대에서 빠지지 않음)
• 메인 전원 및 대전류 회로 : MCCB/ELB 차단기 2차 측 전원선, 동력 배선. 단자 이탈 시 아크 발생 및 화재 위험이 높은 부위.
• 접지선(PE 배선) : 안전 규정상 접지선은 단선이나 이탈이 절대 없어야 하므로 O링 사용이 표준입니다.

② Y링 (포크형 단자) 사용을 고려하는 경우

• 다채널 신호/제어 회로 : PLC I/O 모듈 배선, 센서 배선, 계측기 신호선 등 전압과 전류가 매우 낮고 배선 가닥수가 많은 경우.
• 유지보수 및 잦은 릴레이/단자 교체 : 정기적인 점검이나 부품 교체가 자주 필요한 제어반 내부 배선.
• 충격/진동이 없는 고정식 배전반 : 상부 나사를 완전히 풀지 않아도 작업이 가능하여 작업 속도를 크게 개선해야 할 때.



※ 현장 안전수칙: 전력선(R, S, T, N 등)에는 Y링 사용을 지양하고 O링을 우선 적용하며, 신호선이라 하더라도 진동이 극심한 설비에는 Y링 대신 O링 또는 핀형(Pin) 단자를 사용하는 것이 정석입니다.



3) 정밀 규격 선정 프로세스 (3단계)

단자를 주문하거나 현장에서 적용할 때 다음 3가지 수치를 확인하여 결합합니다.

① 전선 단면적(Sq) : 사용하려는 전선(SQ, ㎟)의 굵기에 맞는 슬리브 크기 선택 (예: 2.5㎟ 전선 → 2.5 규격 단자)

② 볼트 스터드 지름(M값) : 터미널 블록의 볼트 지름 치수 (예: M4 볼트 → 4mm 구멍)

③ 절연 튜브 여부

• 절연 압착 단자 (컬러 튜브형): 일반 제어반 배선용 (적/청/황 등 색상으로 Sq 구분)
• 비절연 압착 단자 + 수축튜브: 고온 환경이나 전력 배선 시 수축튜브를 별도 씌워 작업
