방화셔터의 배치,구조 기준 및 작동 방식 및 감지기 연동 (2단계 폐쇄)





자동방화셔터의 설치 기준은 「건축물의 피난·방화구조 등의 기준에 관한 규칙」 제14조 및 국토교통부 고시 「건축자재등 품질인정 및 관리기준」에 규정되어 있습니다.

화재 시 연기와 화염의 확산을 막아 인명 및 재산 피해를 줄이기 위해 명확한 연동 방식, 성능, 구조 기준을 따라야 합니다.



1. 주요 배치 및 구조 기준

  • 국토교통부 고시 「건축자재등 품질인정 및 관리기준」 및 관련 건축법령에 규정된 자동방화셔터의 배치 및 구조 기준 상세 내용입니다.

1) 별도 방화문과의 연계 배치

  • 인접 설치 거리 : 자동방화셔터는 피난통로 상에 설치되므로, 셔터로부터 인근 3m 이내에 피난이 가능한 별도의 방화문을 설치해야 합니다.
  • 적용 방화문 사양 : 60분+ 방화문 또는 60분 방화문(구 갑종방화문)만 인정됩니다.
  • 일체형 방화셔터 금지 : 셔터 슬랫(Slat) 내부에 비상용 출입문이 내장된 '일체형 방화셔터'는 피난 시 협착 사고 및 개폐 불량 위험으로 인해 신규 설치가 전면 금지되었습니다.



2) 상부 틈새 및 천장 내부 방화구획 (슬래브 접촉)

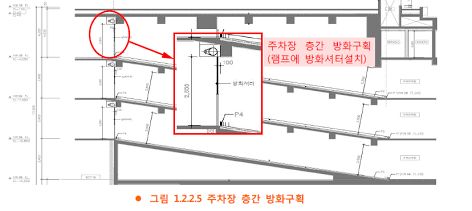

< Fig01. 상부 슬래브 밀폐 방화구획 >



  • 상부 슬래브 밀폐: 셔터 케이스(Box) 상부는 천장 마감재 내부를 관통하여 상층 바닥 콘크리트 슬래브에 직접 밀착 설치되어야 합니다.
  • 틈새 충전 처리: 천장 내부 공간(텍스 위쪽 등)에 유격이나 공간이 남을 경우, 내화구조 벽체를 연장하거나 인정받은 방화채움재(Firestop)로 완전 밀폐해야 합니다. (셔터 하부만 닫히고 상부 천장 속으로 연기가 누출되는 현상 방지)



3) 구조부 규격 및 가이드 레일 (Guide Rail)

구분
구조 기준 및 세부 내용
셔터 크기 제한
폭 8m 이하 × 높이 4m 이하 (KS F 4510 기준). 단, 대형 공간에 설치 시 구조검토 및 품질인정을 받은 범위 내에서 시공
가이드 레일 매립
양쪽 가이드 레일은 벽체나 기둥에 가려지지 않도록 견고히 고정하며, 변형을 방지하기 위해 내화 성능이 확보된 구조체에 연결
좌우 유격 관리
열에 의한 슬랫의 열창형(팽창)을 고려하여 가이드 레일 내부에 정해진 여유 치수 확보 필수
안전장치 (수동조작함)
셔터 양측 벽면(바닥 기준 높이 0.8m~1.5m 위치)에 수동으로 개폐할 수 있는 비상 수동조작함 설치



4) 장애물 감지장치 (하부 연동 구조)

  • 하부 협착 방지 : 셔터가 내려오는 하강 선상에 물건이나 사람이 걸릴 경우, 즉시 하강을 멈추거나 일정 높이 재상승하는 장애물 감지장치(안전센서)가 셔터 하단부에 내장되어 있어야 합니다.
  • 바닥 밀착성 : 완전히 폐쇄되었을 때 바닥면과의 사이에 연기가 새어나가지 않도록 하부 바(Bottom Bar)에 기밀재가 마감되어야 합니다.





2. 작동 방식 및 감지기 연동 (2단계 폐쇄)

자동방화셔터의 2단계 폐쇄 연동 메커니즘은 화재 초기 인명의 안전한 피난 시간을 확보함과 동시에 연기와 화염의 차단을 달성하기 위해 설계된 핵심 방화 제어 시스템입니다.

1) 단계별 작동 메커니즘 (2단계 강하)

구분
1차 작동 (부속 폐쇄)
2차 작동 (완전 폐쇄)
감지 요소
연기 감지기 또는 불꽃 감지기
열 감지기
작동 목적
화재 초기 유독가스 및 연기 확산 차단, 피난 경로 확보
화염 직접 차단, 완전한 방화구획 형성
셔터 위치
바닥면 기준 1.0m ~ 1.5m 높이에서 정지
바닥면까지 완전히 강하하여 차단
상태 및 역할
하부 개구부를 통해 재실자가 피난할 수 있는 시간 확보
화염이 확산되는 단계이므로 화재 구역 완벽 격리

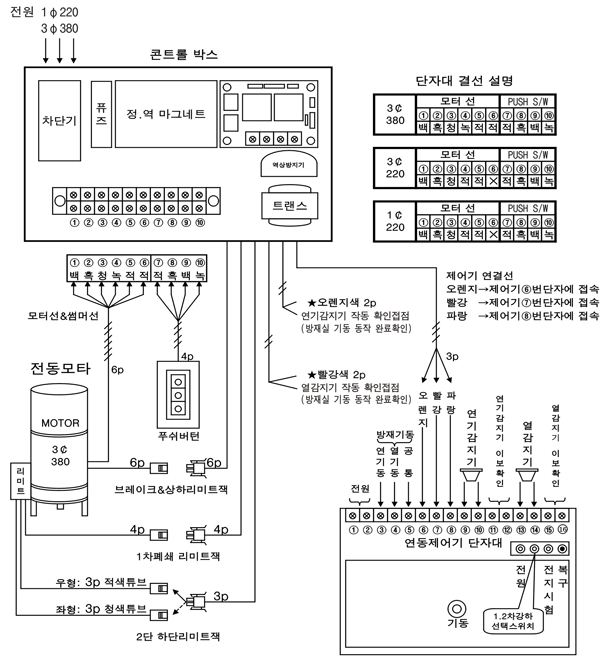

< Fig02. 방화셔터 감지기 연동 계통도 >



2) 감지기 연동 및 제어반 신호 흐름

방화셔터 연동 제어기(연동제어반)는 화재 수신기 및 전동기(모터)와 연동하여 아래 절차로 동작합니다.

① 1차 연기·불꽃 감지기 작동 (연기 감지 신호 수신)

  • 화재 발생 구역의 연기 감지기가 연기를 감지하면 연동제어반으로 DC 24V 신호를 송출합니다.
  • 제어반에서 경보(부저)를 울림과 동시에 셔터 전동기의 브레이크를 해제합니다.

② 1단계 강하 및 대기 (부속 폐쇄-바닥 위 1.0m~1.5m 지점 정지)

  • 자중(자체 무게) 또는 전동기 작동으로 셔터가 하강합니다.
  • 가이드 레일에 설치된 **1차 리미트 스위치(Limit Switch)**에 닿으면 하강이 멈추고 1.0m~1.5m 높이를 유지합니다.

③ 2차 열 감지기 작동 (열 감지 신호 수신)

  • 화재가 진행되어 실내 온도가 상승하면 열 감지기가 반응하여 연동제어반으로 2차 신호를 보냅니다.

④ 2단계 완전 폐쇄 (바닥면 완전 밀폐)

  • 제어반이 2차 신호를 받아 2차 리미트 스위치 동작 시까지 셔터를 바닥 끝까지 하강시킵니다.
  • 하부 바(Bottom Bar)가 바닥에 밀착되면서 연기 및 화염을 완벽히 차단합니다.



3) 비상 조작 및 안전 연동 기능

반응형
  • 비상 수동 조작 (연동제어반 / 수동조작함)

- 복도나 기둥에 설치된 수동조작함(Up/Down/Stop 스위치)의 버튼을 눌러 감지기 동작과 무관하게 수동으로 셔터를 올리거나 내릴 수 있습니다.

- 정전 시에도 제어반 내 예비전원(배터리)이 작동하여 비상 하강을 수행합니다.

  • 장애물 감지장치 (안전 센서)

- 셔터가 내려오는 도중 하부에 사람이나 장애물이 감지되면, 하단 센서(접촉식 또는 비접촉식)가 반응하여 즉시 하강을 일시 정지하거나 일정 높이(약 15~30cm) 다시 상승한 후 재하강합니다.





3. 성능 및 품질 인정 기준

구분
주요 요구 성능 기준
내화 성능
한국산업표준(KS F 2268-1) 내화시험 결과 비차열 1시간 이상 성능 확보
차연 성능
KS F 4510(중량셔터) 기준에 따른 연기 차단 성능 충족
품질 인정
한국건설기술연구원 등 국토교통부 지정 품질인정기관으로부터 성능인정서를 받은 제품 사용 필수
