비상조명등 및 유도등의 2선식과 3선식 배선은 "평상시 점등 여부"와 "제어 방식"에서 가장 큰 차이가 있습니다.

1. 핵심 차이점 요약

구분	2선식 배선	3선식 배선
선 구성	2가닥 (충전/점등 겸용선 + 공통선)	3가닥 (충전선 + 점등선 + 공통선)
평상시 상태	상시 점등 (24시간 켜짐)	상시 소등 (평소에는 꺼져 있고 충전만 진행)
소등 가능 여부	스위치(점멸기) 설치 불가 (직접 연결)	점멸기 또는 수신기 연동 제어 가능
주요 목적	시계성 확보, 안전성 제일	에너지 절감, 광원 수명 연장, 암실 유지
설치 장소	일반적인 대부분의 소방대상물	제한적 장소 (공연장, 암실, 관계인 전용 구역 등)





2. 배선 및 동작 원리

비상조명등 및 유도등의 2선식과 3선식 배선 구조 및 상태별 동작 원리는 다음과 같습니다.

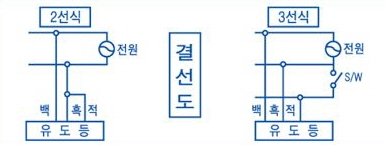

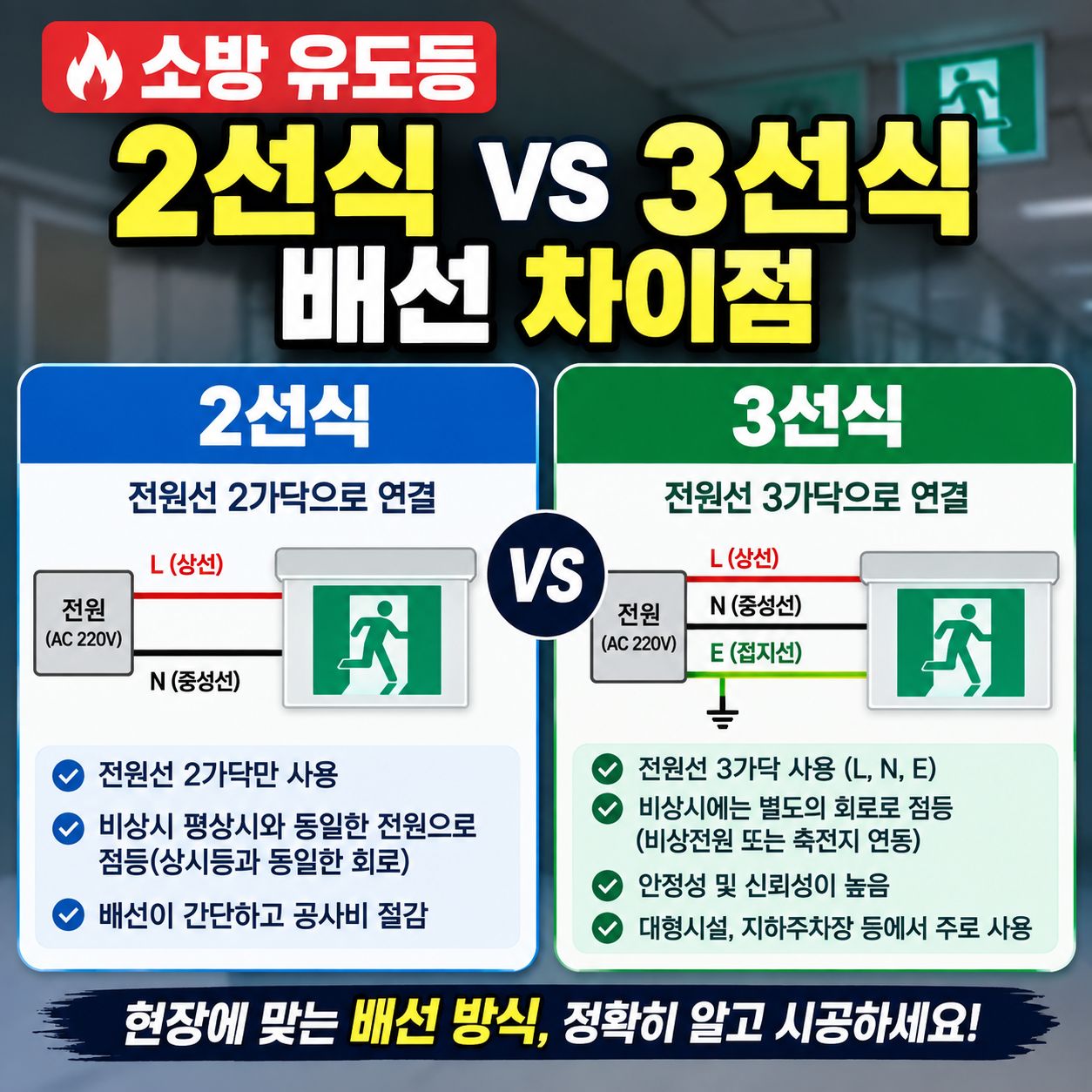

< Fig01. 2선식 및 3선식 결선도 >



1) 2선식 배선 (상시 점등 방식)

① 배선 구성

• 공통선 (N선 / 주로 백색): 전원 회로를 구성하는 공통선.
• 충전/점등 겸용선 (L선 / 주로 흑색 또는 적색): 충전 회로와 램프 점등 회로에 동시에 전원을 공급하는 전선.

유도등 내부에서는 충전 전원선과 점등 전원선이 하나로 묶여(단락되어) 전선관을 통해 2가닥만 분전반으로 연결됩니다. 중간에 스위치를 설치할 수 없으며 전원 차단기(NFB)에 직접 연결됩니다.

② 상태별 동작 원리

■ 평상시 (상용전원 공급 중)

• 전원 차단기에서 24시간 AC 전원이 공급됩니다.
• 공급된 전력은 내부 정류회로를 통해 축전지(배터리)를 continuous 충전함과 동시에 LED/램프 광원을 24시간 켜둡니다.

■ 비상시 (정전 또는 차단기 떨어짐)

• AC 전원 공급이 중단되면 내부의 전원 감지 릴레이가 이를 인식하고 접점을 전환(Relay Off)합니다.
• 배터리 전원이 램프 회로에 직접 연결되어 배터리 유효시간(20분 또는 60분 이상) 동안 점등을 유지합니다.



2) 3선식 배선 (비상시 점등 방식)

① 배선 구성

• 공통선 (N선 / 주로 백색): 전원 회로를 구성하는 공통선.
• 충전선 (L1 / 주로 흑색): 24시간 끊김 없이 전원이 공급되어 내장 축전지만 충전하는 전선.
• 점등선 (L2 / 주로 적색): 수신기, 스위치(점멸기), Relay 등을 거쳐 제어되며, 신호가 들어올 때만 전원이 인가되는 전선.

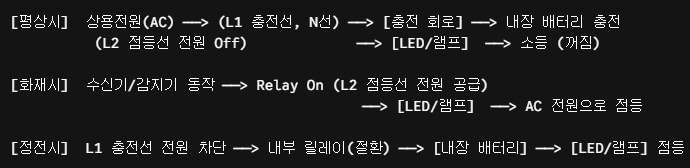

② 상태별 동작 원리

■ 평상시 (정상 상태)

• 충전선(L1)에는 항시 AC 전원이 흐르므로 내장 배터리는 continuous 충전 상태를 유지합니다.
• 점등선(L2)은 스위치나 화재수신기 연동 접점이 열려(Open) 있어 전원이 들어가지 않으므로 등기구는 꺼져 있습니다.

■ 화재/비상시 (자탐설비 감지기 작동 또는 수동 점등)

• 화재 감지기가 작동하거나 수신기에서 신호를 보내면 내부 연동 릴레이 접점이 닫혀(Close) 점등선(L2)에 AC 전원이 투입됩니다.
• 상용 전원(AC)으로 등기구가 즉시 점등됩니다.

■ 정전시 (상용전원 완전 차단)

• L1 충전선에 공급되던 AC 전원이 끊기면, 유도등 내부 감지 릴레이가 이를 차단으로 인식하여 접점을 배터리 회로 쪽으로 바꿉니다.
• 점등선(L2) 전원 공급 여부와 관계없이 내장 배터리 전원으로 유도등이 자동으로 점등됩니다.



3) 회로 동작 핵심 비교

반응형

• 2선식은 전원 투입 여부 자체가 점등과 충전을 모두 결정하므로 회로가 단순하지만 평소 전력 소비와 램프 소모가 발생합니다.
• 3선식은 충전 회로와 점등 회로가 물리적으로 분리되어 있어 "평소에는 충전만 하고, 화재 신호(L2 전원 인가)나 정전 신호(L1 전원 차단)가 올 때만 켜지는 구조"를 가집니다.





3. 3선식 배선이 허용되는 장소 (화재안전기술기준 NFTC)

유도등 및 비상조명등은 소방관련 기준상 원칙적으로 2선식(상시 점등)으로 설치해야 합니다. 다만, 화재안전기술기준(NFTC 302 / 피난유도선·유도등 및 유도표지의 화재안전기술기준)에 따라 특정 요건을 갖춘 경우에 한해 예외적으로 3선식 배선(비상시 점등 방식)이 허용됩니다.

1) NFTC 302에 따른 3선식 배선 허용 장소 (상세)

소방청 고시 기준상 3선식 배선으로 설치할 수 있는 장소는 다음과 같이 규정되어 있습니다.

① 외부광(자연광)에 따라 피난구 또는 피난방향을 쉽게 식별할 수 있는 장소

• 상세 설명: 창문, 채광창, 개폐부 등을 통해 외부 햇빛이 충분히 들어와 낮 시간대나 평상시에 유도등이 켜져 있지 않더라도 피난구 위치와 피난 통로를 선명하게 구분할 수 있는 공간입니다.
• 적용 예시: 자연 채광이 우수한 지상층 복도, 유리창이 크게 설치된 로비나 주출입구 주변 등.



② 공연장, 암실 등으로서 어두워야 할 필요가 있는 장소

• 상세 설명: 시설의 목적 및 운영 특성상 평상시 실내 조도를 낮추거나 완전히 차단해야 하는 공간입니다. 유도등이 상시 점등되어 있을 경우 영업/작업 활동에 직접적인 방해가 되므로 허용됩니다.
• 적용 예시

- 영화관, 극장, 콘서트홀, 방송 스튜디오

- 사진 현상실, X-ray 촬영실, 레이저 실험실

- 암실 작업을 요하는 연구실 및 공장 작업장



③ 특정소방대상물의 관계인 또는 종사원이 주로 사용하는 장소

• 상세 설명: 불특정 다수인(일반 방문객, 고객)이 출입하지 않고, 해당 건물의 구조와 피난 동선을 숙지하고 있는 관계자(관리자, 직원)들만 주로 통행하는 제한 구역입니다.
• 적용 예시

- 기계실, 전기실, MDF실(통신실), 방재실

- 직원 전용 통로, 사무실 전용 복도 및 통제 구역

- 일반인 출입이 금지된 지하 공동구 또는 피트(PIT) 공간



④ 특정소방대상물 또는 그 부분에 사람이 없는 장소

• 상세 설명: 상주하는 인원이 없고 평소에는 상시 소등 상태로 유지되는 무인(無人) 관리 공간입니다.
• 적용 예시

- 무인 변전실, 무인 기지국, 무인 창고

- 평소에 가동되지 않거나 사람의 출입이 거의 없는 전자기기실



2) 3선식 배선 적용 시 필수 선행 조건

3선식 배선을 적용하여 평상시 유도등을 소등 상태로 관리하려면 화재나 정전 시 100% 즉시 점등되는 연동 회로가 수반되어야 합니다. (NFTC 기준)

■ 자동 점등 연동 조건

• 자동화재탐지설비의 감지기 또는 발신기가 작동한 때
• 비상경보설비의 발신기가 작동한 때
• 상용전원이 정전되거나 전원선(L1, N)이 단선된 때
• 방재실(수신기) 또는 전기실 배전반에서 수동으로 점등한 때
• 자동소화설비(스프링클러, 가스계 등)가 작동한 때

■ 점전원 충전 유지

• 평상시 유도등이 꺼져 있더라도 충전선(L1)을 통해 내부 예비배터리는 24시간 계속 충전되고 있어야 합니다.





4. 3선식 유도등이 자동으로 점등되어야 하는 조건

유도등 및 유도표지의 화재안전기술기준(NFTC 303)에 규정된 3선식 유도등이 자동으로 점등되어야 하는 5가지 핵심 조건의 상세한 기준과 작동 메커니즘은 다음과 같습니다.

1) 3선식 유도등 자동 점등 5가지 조건 (NFTC 303)

① 자동화재탐지설비의 감지기 또는 발신기가 작동한 때

• 작동 메커니즘: 화재 발생으로 열/연기 감지기가 작동하거나 사람이 수동 발신기 버튼(P형/R형)을 누르면, 화재수신기(수신반)에서 화재 신호를 인식합니다.
• 연동 과정: 수신기 내부 제어반의 유도등 출력 접점(Relay)이 닫히면서, 소등되어 있던 3선식 유도등의 점등선(L2)에 220V 상용 전원이 즉시 공급되어 켜집니다.



② 비상경보설비의 발신기가 작동한 때

• 작동 메커니즘: 자탐설비가 설치되지 않은 소규모 대상물이라도 비상경보설비의 발신기를 눌러 비상 상황이 선포된 경우입니다.
• 연동 과정: 발신기 작동 신호가 경보 제어반을 거쳐 점등선(L2) 전원 공급 회로를 연동시켜 유도등을 켜게 됩니다.



③ 상용전원이 정전되거나 전원선이 단선된 때

• 작동 메커니즘: 한전 전원 정전, 누전차단기(ELB/NFB) 트립, 또는 전원선 화재 손상 등으로 충전선(L1)에 들어오던 전원이 차단된 경우입니다.
• 연동 과정: 충전선(L1) 전원이 끊기면 유도등 내부에 위치한 전원 감지 릴레이가 즉시 이를 감지하고 접점을 배터리 회로로 전환(Relay Off)합니다. 이 경우 L2 점등선 신호 유무와 상관없이 내장 예비배터리 전원으로 유도등이 자동 점등됩니다.



④ 방재업무를 통제하는 곳(수신기) 또는 전기실 배전반에서 수동으로 점등한 때

• 작동 메커니즘: 소방관이나 방재실 근무자가 비상 상황, 야간 점검, 피난 훈련 등을 위해 수동 조작 스위치를 켠 경우입니다.
• 연동 과정: 수신기나 분전반 내의 유도등 수동 스위치를 작동시키면 강제로 점등선(L2)에 전원이 인가되어 건물 전체(또는 해당 구역)의 3선식 유도등이 켜집니다.



⑤ 자동소화설비가 작동한 때

• 작동 메커니즘: 스프링클러설비(알람밸브, 압력스위치 작동), 가스계 소화설비, 포소화설비 등 자동 소화설비가 화재를 감지하여 약제를 방출하거나 작동을 시작한 경우입니다.
• 연동 과정: 소화설비의 작동 신호(압력스위치, 기동스위치 접점 등)가 화재수신기로 전달되어 점등선(L2) 회로를 즉시 활성화시킵니다.



2) 핵심 요약 (제어 방식 구분)

구분	점등 원인	사용되는 전원 및 회로
화재/연동 점등 (조건 1, 2, 4, 5)	화재 신호, 수동 스위치 작동	상용전원(AC 220V)을 점등선(L2)으로 공급하여 점등
비상/정전 점등 (조건 3)	한전 정전, 차단기 트립, L1 단선	충전선(L1) 차단 감지 → 내장 예비배터리(DC) 전원으로 전환 점등
