3상 인버터의 핵심 구조 및 전압과 주파수

3상 인버터의 핵심 구조 및 전압과 주파수





1. 3상 인버터의 핵심 3단계 구조

3상 인버터가 교류(AC) 전원을 공급받아 모터 제어를 위한 '맞춤형 교류'를 만들어내기까지는 [컨버터부 → 평활회로부 → 인버터부]라는 세 가지 핵심 단계를 거칩니다. 각 단계의 회로 구성과 작동 원리를 상세히 살펴보겠습니다.

1) 컨버터부 (Converter: 정류기)

인버터의 첫 관문으로, 한전 등에서 공급되는 3상 교류(AC) 전기를 직류(DC) 전기로 바꾸는(정류) 단계입니다.

• 회로 구성 : 주로 6개의 다이오드(Diode)를 브리지 형태로 구성한 '3상 다이오드 브리지' 회로가 사용됩니다. 제어가 필요한 특수 목적 회로에는 SCR(사이리스터)을 사용하기도 합니다.
• 동작 원리 : 3상 교류는 세 개의 선($R, S, T$상 또는 $U, V, W$상)이 서로 $120^\circ$의 위상차를 두고 출렁입니다. 다이오드는 순방향(플러스) 전류만 통과시키는 특성이 있으므로, 6개의 다이오드가 각 상의 전압 중 가장 높은 전압과 가장 낮은 전압을 상시 선택하여 한쪽 방향으로만 흐르는 전류로 모아줍니다.
• 출력 상태 : 이 단계에서 나온 직류는 완벽하게 일직선을 그리는 깨끗한 직류가 아닙니다. 교류의 봉우리들이 겹쳐진 형태의 맥동 전압(Ripple, 출렁임)이 크게 포함되어 있어, 이 상태로는 정밀 가전이나 모터 제어에 사용할 수 없습니다.



2) 평활회로부 (DC Link / Capacitor)

컨버터부에서 넘어온 맥동 성분이 강한 직류를 평평하고 깨끗한 직류로 걸러주는(평활) 단계입니다.

• 회로 구성 : 대용량 전해 커패시터(콘덴서)가 핵심이며, 전류의 급격한 변화를 막고 고주파 노이즈를 차단하기 위해 DC 리액터(인덕터)를 전단에 함께 구성하기도 합니다.
• 동작 원리 : 커패시터는 전압이 높을 때 전기를 충전하고, 전압이 낮아질 때 전기를 방전하는 '댐'과 같은 역할을 합니다. 컨버터에서 출렁이는 직류가 들어오면 전압이 높은 정점에서는 에너지를 모았다가, 전압이 떨어지는 골짜기 구간에서 전하를 방전하여 전압의 높낮이 차이를 메워줍니다.
• 출력 상태 : 맥동이 거의 사라진, 배터리에서 나오는 것과 유사한 안정적인 직류(DC) 전압이 유지됩니다. 인버터의 중간에서 직류를 유지해준다고 하여 이 구간을 'DC 링크(DC Link)'라고 부릅니다.

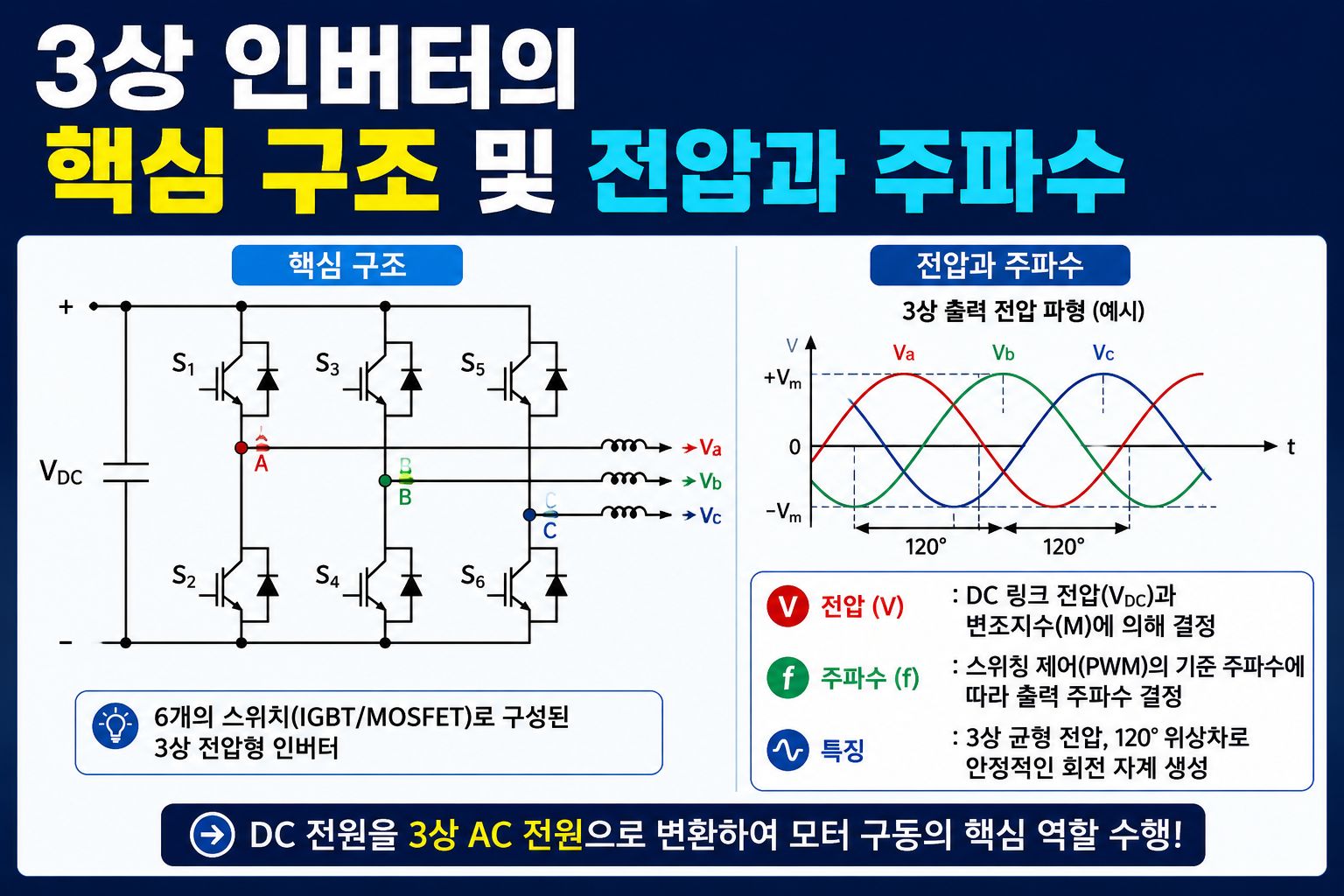

3) 인버터부 (Inverter: 역변환기)

인버터의 가장 핵심적인 단계로, 안정화된 직류(DC)를 모터 구동에 필요한 주파수와 전압의 3상 교류(AC)로 재조립하는 단계입니다.

• 회로 구성: 초고속 스위칭이 가능한 전력 반도체 소자인 IGBT(절연 게이트 양극성 트랜지스터) 6개가 사용됩니다. 2개씩 짝을 지어 총 3개의 상(U, V, W)을 이룹니다. 전류가 역방향으로 흐를 때 소자를 보호하기 위해 각 IGBT마다 다이오드(환류 다이오드)가 역병렬로 연결되어 있습니다.
• 동작 원리 (PWM 제어) : 직류 전압을 아주 짧은 시간 동안 켰다 껐다(On/Off) 하는 펄스 폭 변조(PWM, Pulse Width Modulation) 기술을 사용합니다.
• 스위치를 켜두는 시간(펄스 폭)을 길게 하면 모터가 느끼는 평균 전압이 높아지고, 짧게 하면 전압이 낮아집니다.
• 이 On/Off 패턴을 사인파(Sine Wave) 모양의 곡선 밀도에 맞추어 초당 수천 번 이상 배열하면, 모터의 코일(인덕턴스 성분)을 거치면서 전류가 부드러운 교류 파형처럼 흐르게 됩니다.
• 출력 상태: 작업자가 제어 장치(PLC나 마이크로프로세서)를 통해 명령하는 대로 주파수(f)와 전압(V)이 정밀하게 가변된 최종 3상 교류가 출력되어 모터의 속도와 토크를 완벽히 제어하게 됩니다.





2. 구조를 이해하면 보이는 제어의 핵심: 전압과 주파수 (V/f 제어)

모터의 회전 속도(N)는 주파수(f)에 비례하고, 모터가 내는 힘(토크)은 자속(전압/주파수, V/f)에 비례합니다.

• 속도 제어 : 인버터부의 IGBT 스위칭 속도를 조절해 주파수(f)를 높이면 모터가 빨리 돌고, 낮추면 느리게 돕니다.
• 효율 제어 : 주파수만 바꾸면 모터 내부 자속이 포화되거나 약해지므로, 인버터는 주파수에 맞춰 전압(V)도 함께 비율적으로 제어(V/f 일정 제어)하여 모터가 항상 최적의 힘을 내도록 유도합니다.



■ 정밀 제어의 한계: 슬립(Slip) 발생

V/f 제어는 모터에 전압과 주파수를 일방적으로 밀어 넣는 개루프(Open-loop) 제어 방식입니다.

• 실제 공장에서 컨베이어 벨트에 갑자기 무거운 짐이 올라오면, 모터는 부하 때문에 속도가 미세하게 미끄러지는 슬립(Slip) 현상이 일어납니다.
• V/f 제어는 모터가 실제로 잘 돌고 있는지 감시하지 않기 때문에, 부하 변동에 유연하게 대응하지 못하고 정밀한 속도 제어가 어렵습니다.
• 발전된 기술 (벡터 제어, Vector Control): 이 한계를 극복하기 위해 현대 스마트 팩토리의 정밀 공정에서는 모터의 전류를 '자속을 만드는 전류'와 '힘을 만드는 전류'로 완전히 분리하여 제어하는 벡터 제어(또는 서보 제어) 방식을 사용합니다. 엔코더(회전 센서)를 통해 모터 속도를 실시간으로 피드백받아 V와 f를 개별적으로 제어하는 고차원적인 방식입니다.





3. 스마트 팩토리 & 스마트홈 동력 제어로의 확장

반응형

3상 인버터가 공급하는 '가변 전압·가변 주파수(V/f)'가 산업용 통신망(IoT), 고성능 센서, 그리고 인공지능(AI) 기반의 상위 제어 시스템과 결합할 때, 비로소 단순한 동력 구동을 넘어선 '스마트 팩토리'와 '스마트홈'의 자동화 생태계가 완성됩니다.

인버터의 물리적 구조(컨버터·평활회로·인버터부)와 제어 원리가 두 영역에서 어떻게 스마트하게 확장되는지 상세히 파헤쳐 보겠습니다.

1) 스마트 팩토리 (Smart Factory): 자율 최적화와 예지 보전

공장에서의 스마트 동력 제어는 단순히 모터를 돌리는 것을 넘어, 인버터가 현장의 '센서'이자 '실행자' 역할을 동시에 수행하는 데 핵심이 있습니다.

① 실시간 공정 동기화 (Multi-Drive Control)

• 연동 구조: 상위 제어기(PLC 또는 DCS)가 이더넷(Ethernet/IP), 프로피넷(PROFINET), EtherCAT 등의 초고속 산업용 통신을 통해 수십~수백 대의 인버터를 나노초($\text{ns}$) 단위로 제어합니다.
• 스마트 제어: 예를 들어 물류 컨베이어 라인에서 전단에 병목 현상이 감지되면(비전 센서 센싱), 상위 시스템이 후단 인버터들에 명령을 내려 속도를 미세하게 감속합니다. 포장 공정에서는 로봇 암의 움직임과 인버터로 구동되는 이송 장치의 가속·감속 곡선(S-Curve)을 완벽히 동기화하여, 급정거로 인한 제품 파손이나 정렬 어긋남을 원천 차단합니다.

② 데이터 기반의 에너지 관리 시스템 (FEMS)

• 연동 구조: 인버터 내부의 평활회로부(DC Link)와 출력단 전류 센서는 모터가 소비하는 전력 데이터를 실시간으로 측정합니다.
• 스마트 제어: 이 데이터가 공장 에너지 관리 시스템(FEMS)으로 전송됩니다. 부하가 적은 구간에서는 인버터가 스스로 출력 전압을 낮추는 '최적 에너지 저감 구동(Energy Saving Mode)'을 실행하고, 전력 피크 시간대에는 비정밀 공정의 모터 속도를 자율적으로 제어하여 공장 전체의 전력 요금을 최적화합니다.

③ 전류 파형 분석을 통한 예지 보전 (Predictive Maintenance)

• 연동 구조: 모터에 기계적 마모나 이상이 생기면, 인버터부(IGBT)에서 출력되는 전류 파형에 미세한 왜곡이나 서지(Surge)가 발생합니다.
• 스마트 제어: 인버터는 이 부하 전류의 주파수 성분을 분석(FFT 분석)하여 AI 알고리즘으로 보냅니다. "현재 구동 모터의 베어링 균열율 85%, 48시간 내 교체 권장"과 같은 경고를 관제실과 정비사 스마트폰으로 사전에 통보합니다. 설비가 완전히 고장 나 공장이 멈추는 다운타임(Downtime)을 제로(0)에 가깝게 줄이는 핵심 기술입니다.



2) 스마트홈 (Smart Home): 극도의 효율성과 사용자 맞춤형 쾌적성

가전제품에서의 스마트 동력 제어는 가전의 심장인 '컴프레셔'와 '모터'를 주거 환경 및 사용자 패턴에 맞춰 가변하는 것입니다. 과거의 On/Off(정속형) 방식과 비교하면 제어의 차원이 다릅니다.

① 인버터 가전의 고도화 (AI 맞춤형 운전)

• 에어컨 및 냉장고 (인버터 컴프레셔): 냉매를 압축하는 컴프레셔 모터를 인버터가 제어합니다. 스마트홈 허브가 실외 온습도, 실내 인원수(재실 센서), 사용자의 생활 패턴을 분석합니다. 목표 온도에 도달하면 인버터를 초저주파(예: $10\text{Hz}$ 이하) 구동으로 전환하여, 온도를 일정하게 유지하면서도 전력 소모를 정속형 대비 최대 60~70% 절감합니다.
• 세탁기 및 건조기 (직구동 인버터 모터): 세탁물이 투입되면 인버터가 모터를 순간적으로 살짝 흔들어 변위와 전류를 측정합니다. 이를 통해 세탁물의 양뿐만 아니라 직물의 재질(면, 울, 실크 등)까지 판별합니다. 옷감이 상하지 않으면서도 세척력을 극대화할 수 있는 최적의 PWM 스위칭 패턴과 탈수 주파수를 AI가 가변적으로 적용합니다.

② 홈 에너지 관리 시스템 (HEMS) 및 가전 간 협업

• 연동 구조: 집안의 모든 인버터 가전이 와이파이(Wi-Fi)나 매터(Matter) 표준 프로토콜을 통해 스마트홈 플랫폼(SmartThings, LG ThinQ 등)에 연결됩니다.
• 스마트 제어: 주택용 태양광 발전 인버터와 연동될 경우, 태양광 발전량이 남는 시간에 냉장고나 에어컨의 인버터를 급속 구동시켜 미리 온도를 낮춰두는 '에너지 버퍼링'을 수행합니다. 또한, 누진세 구간에 진입하기 직전이라면 가전들이 서로 통신하여 세탁기 탈수 모터의 최고 주파수를 제한하는 방식으로 집안 전체의 전력 상한선을 자율 제어합니다.

구분	스마트 팩토리 (Smart Factory)	스마트홈 (Smart Home)
주요 제어 대상	컨베이어, 로봇, 펌프, 팬, 압출기 등 대형 모터	에어컨/냉장고 컴프레셔, 세탁기/청소기 모터
제어의 최우선 목적	생산성 극대화, 불량률 최소화, 설비 고장 예방	에너지 효율(전기세 절감), 소음 감소, 사용자 쾌적성
주요 통신/프로토콜	EtherCAT, PROFINET, Modbus (유선/실시간성)	Wi-Fi, Zigbee, Matter (무선/편의성)
핵심 스마트 기능	전류 파형 분석을 통한 부품 수명 예측 (예지 보전)	재실 센서 및 환경 센서 연동 자율 가변 운전
