누전차단기와 배선용차단기의 차이점

누전차단기와 배선용차단기의 차이점





누전차단기(RCD/ELB)와 배선용차단기(MCCB/MCB)는 역할·감지 원리·보호 대상·구조·적용 기준이 완전히 다른 장치입니다.

전기 실무·설계·법규·현장 관점까지 최대한 상세하고 체계적으로 설명합니다.





1. 한 줄 핵심 요약 (본질적 차이)

1) 배선용차단기(MCB/MCCB)

- “전선과 설비를 보호” (과전류·단락 보호)

- 배선용차단기 = 전기설비 보호용



2) 누전차단기(RCD/ELB)

- “사람과 화재를 보호” (누설전류 감지)

- 누전차단기 = 인체·화재 보호용





2. 보호 대상의 차이 (가장 중요한 개념)

구분	배선용차단기 (MCB/MCCB)	누전차단기 (RCD/ELB)
보호 대상	전선, 기기, 설비	사람, 화재
감지 대상	과전류, 단락전류	누설전류
목적	설비 손상 방지	감전 사고 방지
법적 성격	설비 보호 필수	인체 보호 필수





3. 동작 원리의 차이 (기술적으로 핵심)

1)배선용차단기 (MCB/MCCB) 동작 원리

1-1) 과부하(Overload)

· 전류가 정격보다 오래 흐르면

· 바이메탈(bimetal)이 열로 휘어짐

· 차단기 트립(trip)

· 예 : 정격 20A인데 30A가 계속 흐르면 차단



1-2) 단락(Short Circuit)

· 순간적으로 매우 큰 전류 발생

· 전자석(솔레노이드)이 작동

· 즉시 차단

· 예 : 상선과 중성선이 직접 접촉 → 수천 A 발생

· 핵심 : “전류 크기”만 보고 판단



2) 누전차단기 (RCD/ELB) 동작 원리

2-1) 누설전류 감지 원리

※ 정상 상태

· 들어가는 전류 = 나오는 전류

· 차이 = 0A

※ 누전 발생

· 일부 전류가 사람·대지로 흐름

· 들어가는 전류 ≠ 나오는 전류

· 차이를 감지 → 차단

· 수식 :

2-2) 핵심 부품: ZCT (Zero-phase Current Transformer)

· 상선(L)과 중성선(N)을 동시에 통과시킴

· 전류 차이를 감지

· 일정값 이상이면 차단

· 핵심 : “전류의 차이”를 보고 판단





4. 차단 기준값의 차이 (수치 비교)

1) 배선용차단기 정격

항목	값
정격전류	5A ~ 수천 A
차단전류	수 kA ~ 수십 kA
기준	설비 용량

※ 예 : 20A, 50A, 100A, 400A, 800A



2) 누전차단기 감도전류

용도	감도전류
인체 보호	30mA
화재 예방	100mA ~ 300mA
산업용	500mA 이상

※ 이유 :

· 30mA 이상 → 심장 위험

· 100mA 이상 → 화재 위험

※ 핵심 :

- 누전차단기는 “A가 아니라 mA 단위”





5. 동작 속도의 차이

구분	차단 시간
배선용차단기	ms ~ s
누전차단기	0.03초 이내

※ 인체 감전 보호 : 0.03초 이내 차단 필수







6. 구조적 차이 (내부 구성)

1) 배선용차단기 내부 구성

· 바이메탈 (열 동작)

· 전자석 (자기 동작)

· 접점(Contact)

· 아크 소호장치(Arc Chute)

· 트립 메커니즘

· 구조 요약 : 열 + 자기 + 기계 구조



2) 누전차단기 내부 구성

· ZCT (영변류기)

· 누전 감지회로

· 증폭기

· 트립 코일

· 시험 버튼(Test)

· 구조 요약 : 전자회로 + 변류기





7. 설치 위치의 차이 (분전반 기준)

· 전원 → 배선용차단기 → 누전차단기 → 부하



※ 이유 :

· 먼저 설비 보호 (과전류)

· 그 다음 인체 보호 (누전)





8. 종류의 차이 (전문 용어)

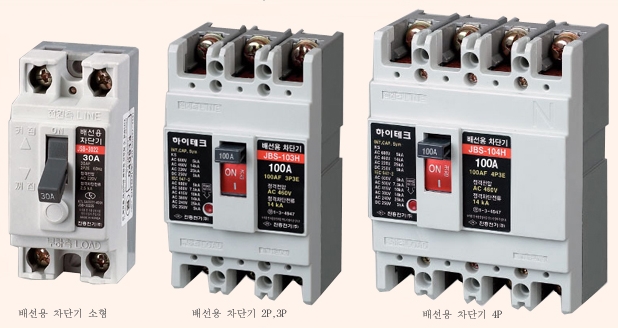

1) 배선용차단기 종류

종류	의미
MCB	소형 배선용차단기
MCCB	배선용차단기 (대형)
ACB	기중차단기
VCB	진공차단기



2) 누전차단기 종류

종류	의미
ELB	Earth Leakage Breaker
RCD	Residual Current Device
RCCB	누전차단기
RCBO	누전 + 과전류 겸용

※ RCBO = 누전차단기 + 배선용차단기





9. 실제 현장 사례 비교

① 감전 사고

· 전선 피복 손상

· 사람이 만짐

· 누전 발생

· 작동 : 누전차단기 O / 배선용차단기 X



② 전선 과부하

· 에어컨 + 히터 + 전열기

· 전류 증가

· 작동 : 배선용차단기 O / 누전차단기 X



③ 단락 사고

· 상선과 중성선 접촉

· 작동 : 배선용차단기 O / 누전차단기 X (보통)
