카메라의 구성 및 카메라의 원리

카메라의 구성 및 카메라의 원리





1. 카메라의 원리

카메라(camera)의 어원은 라틴 어로‘방’이란 의미이며, 사람의 인체중 안구와 비슷한 기능을 한다. 카메라는 기록 매체에 따라 스틸 카메라와 비디오 카메라로 나눌 수 있으며, 비디오 카메라에서 렌즈는 우리 눈의 수정체와 같은 역할을 한다. 눈을 통하여 들어온 피사체의 빛이 망막에 상을 맺는 것처럼, 렌즈를 통하여 들어온 빛이 사진기의 필름이나 비디오 카메라의 CCD에 상을 맺는다.

< Fig01. 비디오 카메라 >



1) 카메라의 구성

카메라의 기본 구성 요소는 크게 광학적으로 빛을 받아들여 상을 맺어주는 렌즈(lens)와 렌즈가 받아들인 빛을 전자적 신호로 바꾸어 주는 카메라 본체(camera body), 촬영 시 카메라가 어떤 상태로 조정되어 있는지 확인하고 구도를 결정하여 별도의 모니터 역할을 하는 뷰 파인더(view finder), 그리고 카세트 테이프에 영상을 기록하여 주는 레코더(recorder) 등으로 구성되어 있다.

① 렌즈(lens)

카메라 렌즈는 촬영의 대상이 되는 피사체에서 반사되는 빛을 받아들여 광학적으로 상을 맺도록 하는 장치이다.

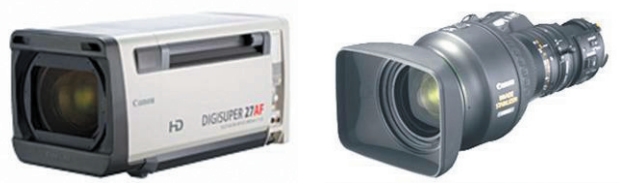

< Fig02. 비디오 카메라의 렌즈 >



② 카메라 본체(camera body)

카메라 본체는 내부 광학 장치인 분광기와 촬상 장치로 구성되는데 렌즈를 통하여 전달된 광학 상을 전기 신호로 변화시킨다.



③ 촬상 소자(imaging device)

카메라의 주요 부분 중에서 하나인 촬상 소자(imaging device)는 렌즈에 의하여 상이 맺힌 광학 상을 시간 순차적으로 주사에 의하여 전기신호로 광전 변환하는 장치이다.



④ 녹화기(recorder)

촬상부에서 얻은 전기 신호를 자기 테이프나 DVD 같은 저장 매체에 녹화하는 것으로 영상 헤드는 회전식(슬로, 스틸 동작을 구분하여서 볼수 있게 두 개의 헤드별로 사용)을 사용하며, 헤드 드럼은 높은 정밀도가 요구된다.

반응형



⑤ 뷰 파인더(view finder)

뷰 파인더란 카메라에 장착된 소형 모니터로 렌즈를 통하여 들어오는 빛(영상)을 눈으로 확인하는 곳으로서, 카메라맨이 카메라의 구조, 조리개 등을 조절하거나, 기기 동작의 상태나 VCR 재생 영상 등을 검사하는데 이용한다. 뷰 파인더는 화면을 보며 구도를 결정하고 초점 조절과 노출 및 컬러를 조정하며, 카메라의 각종 정보를 확인하고, 기능을 조정하는 역할을 해 주며, 또한 촬영한 화면을 확인할 수 있게 해 준다. 세밀한 영상을 확인하거나 야외에서 햇빛이 강한 날 촬영할 때 액정으로는 햇빛에 의한 반사 때문에 화면이 잘 보이지 않을 때 사용할 수 있다.

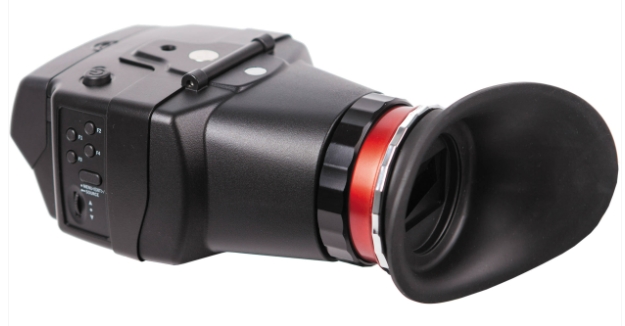

< Fig03. 뷰 파인더의 외관 >



⑥ LCD 액정 모니터

뷰 파인더보다는 큰 화면을 가지고 있으며, 맑은 날은 사용하기가 불편하다. 빠르게 촬영되는 상황에서 자주 사용한다.





2. 카메라의 종류

스튜디오 카메라(studio camera)는 페데스탈(pedestal) 위에 카메라가 장착된 것으로 방송국에서 사용하는 카메라는 스탠더드 스튜디오 카메라(standard studio camera)와 ENG/EFP 카메라 두 종류가 있다.

1) 스탠더드 스튜디오 카메라

카메라 헤드(camera head)와 카메라 제어부(camera control unit), 카메라를 지지하는 카메라 받침대(camera pedestal)로 구성되어 있다. 각 방송국의 스튜디오 카메라는 유압식 페데스탈 위에 장착되어 있으며 카메라 케이블을 사용하고 있다.

< Fig04. 스튜디오용 카메라 >



2) ENG·EFP 카메라

ENG· EFP 카메라는 보통 카메라 받침대에 장착하기보다는 작고 가벼워 카메라맨이 들고 다니거나 간단한 트라이포드를 사용하는 것이 적합하다.

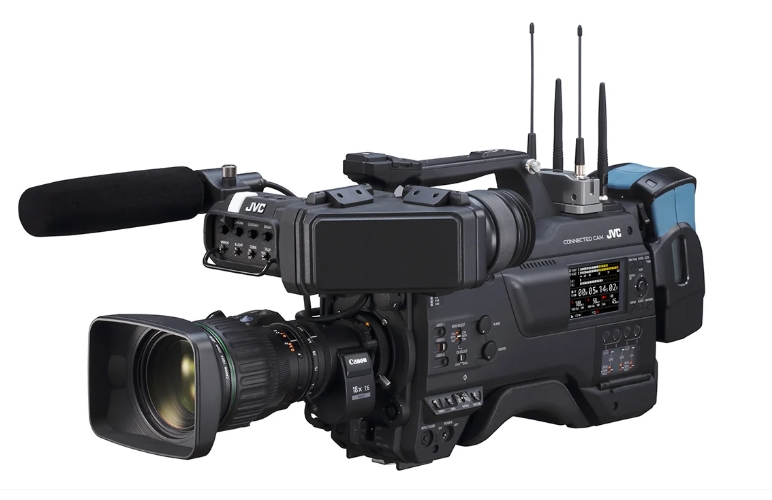

< Fig05. ENG 카메라 >



< Fig06. 스튜디오용 EFP 카메라 >



3) 소형 캠코더

디지털 6 mm 카메라는 디지털을 기반으로 기능과 성능이 대폭 향상된 비디오 카메라로 뷰 파인더와 별도로 컬러 LCD모니터가 부착되어있다. VJ와 연출자가 주로 사용한다.

< Fig07. 마이크로폰이 장착된 소형 카메라 >



4) 카메라 보조 장치

① 크레인

크레인(crane)은 팔을 이용하여 상하좌우로 동시에 움직일 수 있어 다양한 영상 연출을 할 수 있다. 하이 앵글에서 로우 앵글까지 연속하여 다양하고 특수한 카메라 앵글 효과를 만들 수 있는 장점을 가지고 있다.

< Fig08. 크레인 >



② 지미 집

지미 집(Jimizib)은 포커스 및 조리개와 카메라 앵글을 좌우상하로 다양하게 움직여 촬영할 수 있는 장비로 리모트 컨트롤을 이용하여 카메라를 조정한다.

< Fig09. 지미 집 >



③ 스테디 캠

스테디 캠(steadicam)은 핸드헬드(hand-held) 촬영 시 카메라를 카메라맨의 몸에 부착하여 피사체를 따라 기동성 있게 계단을 오르내리거나 뛰거나 할 때 카메라의 흔들림을 완화시킴으로써 안정된 영상을 얻을수 있도록 하는 특수 촬영 장비이다.

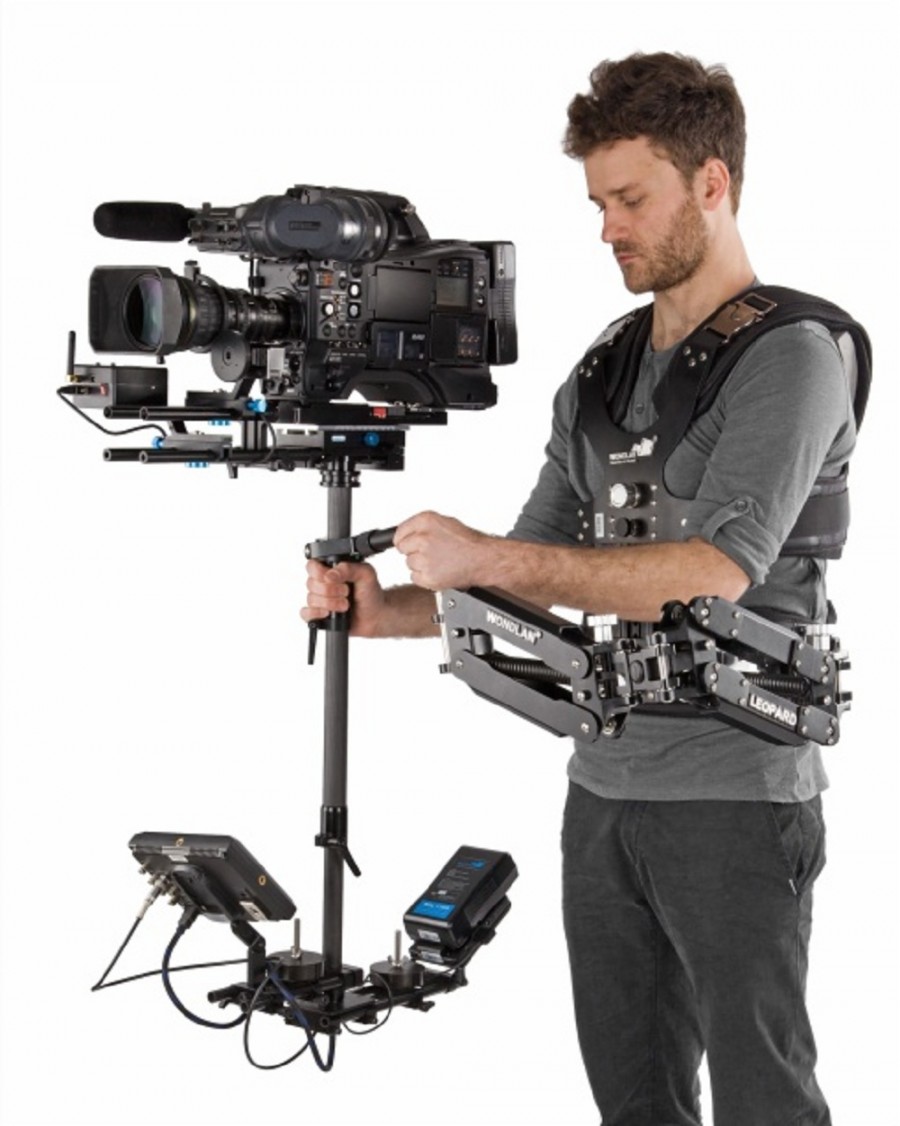

< Fig10. ENG 스테디 캠 >
