1. TV 스튜디오

TV 스튜디오(television studio)는 프로그램 장르, 방송 시간 등 프로그램의 종류에 따라 스튜디오의 크기나 높이, 장비 등의 방송 제작 시스템이 다르게 구성된다. 일반적으로 TV 스튜디오 시스템은 영상과 음향 시스템으로 구성되어 있으며 조명 설비도 독립하여 구성된다. 음향특성을 고려하여 만든 공간에 마이크로폰(microphone), TV 카메라, 조명 기구 등을 설치한 스튜디오와 영상 시스템, 음향 시스템, 모니터링 시스템, 분배 시스템, 녹음·녹화 시스템 등의 장비를 갖춘 부조정실(sub-control room)로 구성되어 있다.

대형 스튜디오는 음악이나 쇼 프로그램과 같은 경우에 사용되며, 중형 스튜디오는 간단한 아침 방송이나 대담 프로그램에 사용된다. 또한 소형 스튜디오는 뉴스, 크로마키를 이용하여 날씨 프로그램을 제작할 때 사용한다. 대표적인 영상 시스템은 비디오 스위처(video switcher)로 카메라 영상 커팅, 화면 합성, 문자 삽입, 특수 효과 처리 및 VDA 등으로 영상 프로그램을 제작할 수 있는 장비이다. 음성 시스템의 주요 장비는 MIC, DAT, ADA 등의 장비로 구성되어 음성, 음향, 기타 효과음 등을 믹싱하여 음성 프로그램을 제작한다. 또한 녹음·녹화 시스템은 테이프 녹음기(VCR) 및 편집 시스템으로 구성된다. HDTV 제작을 위한 스튜디오는 일반 스튜디오와 비교하여 횡축이 넓으며 다양한 장르의 TV프로그램의 제작에 적합하게 설치되어 있다.

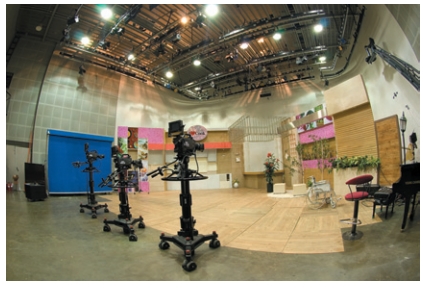

< Fig01. HDTV 스튜디오 >



1) TV 부조정실

TV 부조정실(subcontrol room)은 스튜디오 프로그램 제작을 지휘하는 곳으로 영상 장치를 조절하는 카메라 제어기(camera control Unit)가 스튜디오의 카메라 숫자만큼 설치되어 있으며 영상 조정 설비, 음향 콘솔 장비, 조명 콘솔 장비, 녹화 장비 및 영상 품질을 관리하기 위한 계측기(벡터스코프, 파형 모니터) 장비가 있다. 여기에는 프로듀서(PD)와 기술 감독 (TD) 및 카메라, 조명, 음향, 영상, 무대(세트) 등을 책임지는 수많은 스태프가 근무하고 있다.

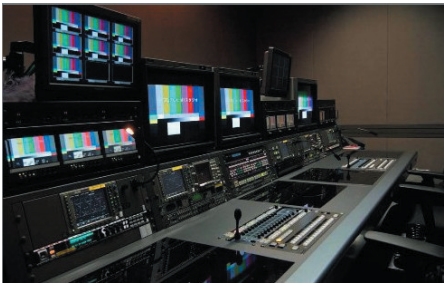

< Fig02. HDTV 부조정실 >



2) 부조정실 구성 장비

2-1) HD 비디오 스위처(Video Switcher)

프로그램을 제작할 때 카메라, VCR, DVE, 중계 현장 등의 영상 소재를 가공하여 영상 신호의 위상을 맞추어 특성을 같게 한 후 소재를 선택하고 전환, 혼합, 가공하여 효과적인 방법으로 영상의 흐름을 만들 수 있다.

< Fig03. HD 비디오 스위처 >



2-2) 카메라 제어 장치

반응형

각 스튜디오 카메라에는 CCU(Camera Control Unit)가 각 카메라마다 연결되어 있다. 카메라 제어 장치는 세트업과 조정의 두

가지 주요 기능을 수행한다. 세트업은 색의 정확성과 어떤 장면의 가장 밝고 어두운 부분 사이에 콘트라스트 범위를 조정한다. 제작 중 모든 카메라는 장면에 따라 여러 가지로 변하는 조명 조건에 맞추어 지속적으로 조정하여야 한다. 이러한 조정을 카메라 제어 장치가 담당하는 것이다.

< Fig04. CCU(Camera Control Unit) >



2-3) 비디오 모니터(video monitor)

스튜디오 카메라, 문자 발생기(CG), 특수 효과 장비에 연결되어 있다. 모니터에는 컬러 프리뷰 모니터와 비디오 라인 아웃으로부터 신호를 받는 컬러 라인 모니터(마스터 모니터, 프로그램 모니터)가 있다.

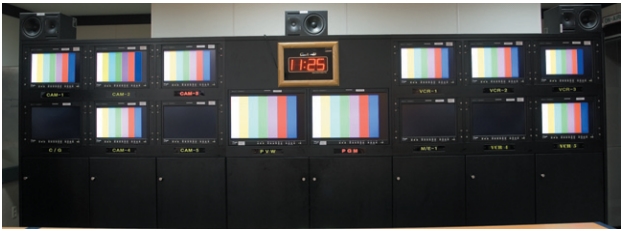

< Fig05. HDTV 부조정실 모니터 >



2-4) 영상 신호 측정 장치

영상 신호 측정 장치에는 웨이브 폼 모니터와 벡터 스코프가 있다. 웨이브 폼 모니터(waveform monitor)는 카메라에 기록되는 이미지의 밝기(콘트라스트)를 전기적인 진폭으로 표시하여 주는 측정 기기이며 벡터스코프(vectorscope)는 색상과 채도를 측정하여 주는 기기이다.

< Fig06. TV 신호 측정 장비 >



2-5) 오디오 믹서

TV 스튜디오에서의 음향은 영상 장비와 조화를 이루도록 갖추어져야 한다. 음향 설비에는 음향 콘솔, CDP, DAT 등이 있으며 부속 기기로는 잔향을 부가하기 위한 리버브, 음성 지연 장치인 딜레이 장비 등이 있다. 입력되는 신호의 볼륨을 제어하며 두 개 이상의 입력 신호를 합치거나 밸런스를 조절하고 각 음의 음색을 조정하여 특정 출력 장치로 신호를 내 보내는 기본 기능이 있으며 리코딩되기 전 또는 방송이 나가기 전의 음을 미리 들어 볼 수 있다.

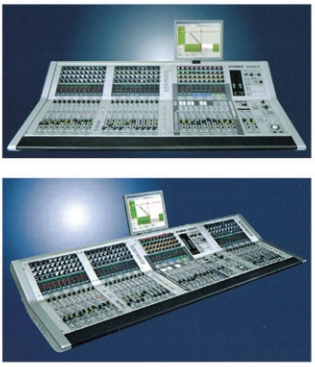

< Fig07. 오디오 믹서의 외관 >



2-6) 패치 패널

방송국 스튜디오나 녹음 스튜디오, 조정실 등에는 다양한 비디오 장비와 오디오 장비가 있다. 다수의 비디오 신호와 오디오 신호를 입출력하게 되는데 다양한 입력 신호를 다수의 장비로 연결하는 역할을 하는 것이 패치 패널이다. 패치 패널은 보통 랙 마운트에 고정되며 패치 후면은 각종 음향, 영상 장비로부터 나오는 케이블이 연결된다. 비디오 패치 패널은 비디오 잭 모듈 수에 따라서 20채널, 24채널, 26채널로 구분되며, 패널 사이즈 높이에 따라서 1U~4U 사이즈로 구분된다. 또한 오디오 패치 패널은 비디오 패치 패널과 달리 두 배의 채널수를 가지게 된다. 기본적으로 비디오 신호 한 개에 오디오 신호는 좌우 스테레오의 두 채널을 구성하기 때문이다. 비디오 패치 패널이 24채널이 기본이라고 가정한다면 오디오 패치 패널은 48채널이 기본이 된다.

< Fig08. 패치 패널 >



2-7) 디머(dimmer)

디머 시스템은 급전 설비, 조명 디머, 조명 기구, 연락 장비, 모니터 장비와 측정 장비 등으로 구성된다. 스튜디오의 조명을 제어하기 위한 조명 콘솔이 부조정실에 설치되어 무대나 관람석을 비추는 빛의 강도를 조절한다. 음악과 쇼 프로그램을 제작하는 대규모 스튜디오는 장면 수가 많고 계층이 복잡하며 각 장면의 조광 상태를 미리 컴퓨터에 기억시켜 자동적으로 처리하는 방식을 채용하고 있다.

< Fig09. 디머 시스템의 기본 구성 >



2-8) 인터컴 시스템

인터컴 시스템(intercom systems)은 PD와 다른 제작 스태프들의 상호 간 의사소통을 원활하게 연결하여 주는 시스템이다. PD는 이 시스템을 통하여 스튜디오 안의 모든 스태프와 연기자에게 직접 통화하면서 의사를 전달할 수 있다.



2-9) 표준 시계와 스톱워치

텔레비전 제작에 있어 감독이 시간을 측정하기 위해 사용하는 기기로서 표준 시계와 스톱워치가 있다.



2-10) 모니터 스피커

모니터 스피커(monitor speaker)는 음향을 녹음, 믹싱, 더빙할 때 그 상태를 검토 및 조정하기 위하여 모든 청각적인 요소를 청취하도록 한 장치이다. 라인 아웃 오디오의 음량에 영향을 주지 않는 채 스피커의 음량을 조절할 수 있는 음량 조절기를 가지고 있다.



2-11) 문자 발생기

문자 발생기(character generator)는 문자나 특정한 도형을 전기적으로 발생하는 장치이다. 문자나 도형을 디지털 신호의 모양으로 ROM(Read Only Memory) 등의 집적 회로 기억 장치(IC memory)에 기억시켜 그것을 읽어 내는 방법을 쓴다.

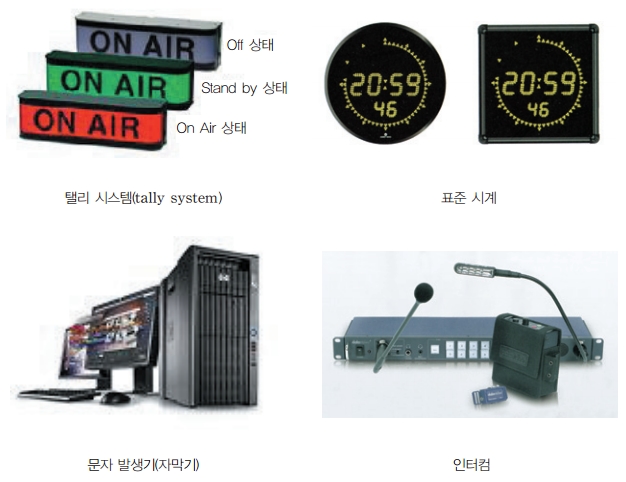

< Fig10. 기타 여러 가지 장비 >



3) 스튜디오 부속실

스튜디오 부속실로는 텔레비전 방송 프로그램이 제작될 수 있도록 지원하는 세트 제작실과 소품실, 분장실과 의상실이 있으며 기타 세트용 대도구 창고, 소도구 창고, 대기실, 기기 창고 등이 스튜디오 주변에 배치되어 있다.



4) 지원 설비

프로그램 제작 설비, 프로그램 운행 설비를 지원하며 자료 설비, 무정전 전원 장치(UPS)를 갖춘 전원 설비, 공기 및 환기 설비, 보안 설비가 있다.





2. 라디오 스튜디오

라디오 스튜디오(radio studio)는 양질의 수음을 할 수 있으며 외부 소음이나 진동을 방지하도록 방의 배치를 고려하고 벽이나 바닥 등에 차음 구조를 갖춘다. 마이크로폰 출력을 부조정실로 보내기 위한 여러 개의 마이크로폰 콘센트, 부조정실에서 출연자에게 지시하기 위한 큐(cue) 램프, 토크백(talkback) 스피커가 설치되고 차음 박스, 차음 패널이 설치되어 있다. 부조정실에서는 스튜디오로부터 마이크로폰 출력이나 레코드, 녹음 테이프 등의 소제 음을 연출 의도에 따라 믹싱하며 프로그램을 제작하는 기능을 한다. 통상 스튜디오와 부조정실 사이에는 유리 창문을 설치하고 스튜디오 안을 들여다볼 수 있게 한다. 부조정실 내에는 음성 조정 장치(믹싱 콘솔), 모니터용 스피커, 녹음, 재생기 등이 설치되어 있다.

< Fig11. 라디오 스튜디오의 구성 >



1) 부조정실

부조정실은 각종 라디오 프로그램을 녹음 또는 생방송 형태로 제작하기 위한 시설이다. 수많은 음향 장비, 조명 장비, 지원 설비로 구성되어 있다.

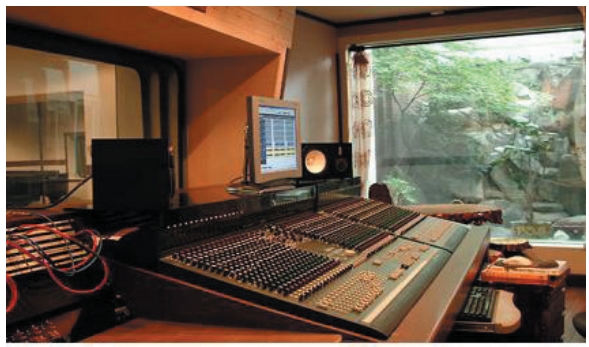

< Fig12. 라디오 부조정실 >



2) 부조정실 구성 장비

2-1) 오디오 믹서(audio mixer)

오디오 믹서는 라디오 스튜디오 및 TV 스튜디오에서 녹음 및 효과 등에 사용된다. 오디오 믹서는 입력 잭, 마이크 프리 앰프, 기본 입력 제어 장치, 채널 이퀄라이저 제어 장치, 다이렉트 출력, 보조 송신, 패닝 제어 장치 등으로 구성되어 있다. 일반적으로 스튜디오에서 사용하는 대형 콘솔 믹서와 야외 촬영에 사용하는 이동용 포터블 믹서(portable mixer)로 나누어진다.

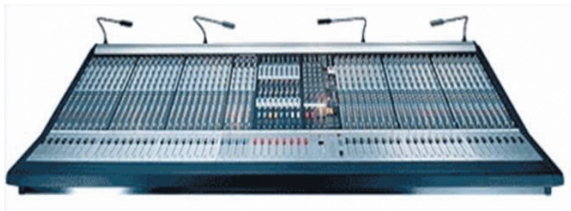

< Fig13. 오디오 믹서 >



2-2) 마이크로폰(microphone)

마이크로폰은 음향 에너지를 전기적 신호로 바꾸는 기기이다. 용도에 따라 핸드 마이크, 샷건 마이크, 와이어리스 마이크, 라발리에 마이크, 바운더 마이크 등이 있다.

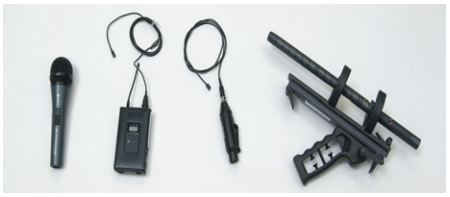

< Fig14. 여러 종류의 마이크 >



2-3) 스피커

스피커(speaker)는 오디오 기기의 출구에 해당하며 전기 신호를 진동판의 진동으로 바꾸어 음파로 바꾸는 역할을 하는 음향 기기이다. 앰프에서 보내온 전기 신호를 음파로 바꾸어 음을 청취할 수 있다.
