계기용 변압기(Voltage Transformer)의 선정방법

계기용 변압기(Voltage Transformer)의 선정방법







계기용 변압기(이하 변압기라 한다.)의 선정은 변류기 같이 다음 항목에 의하여 선정하는 것이 기본이다.

다만 국내에서 주로 적용하는 규격 및 생산 범위만을 열거한다.





1. 최고 회로 전압 또는 절연계급의 선정

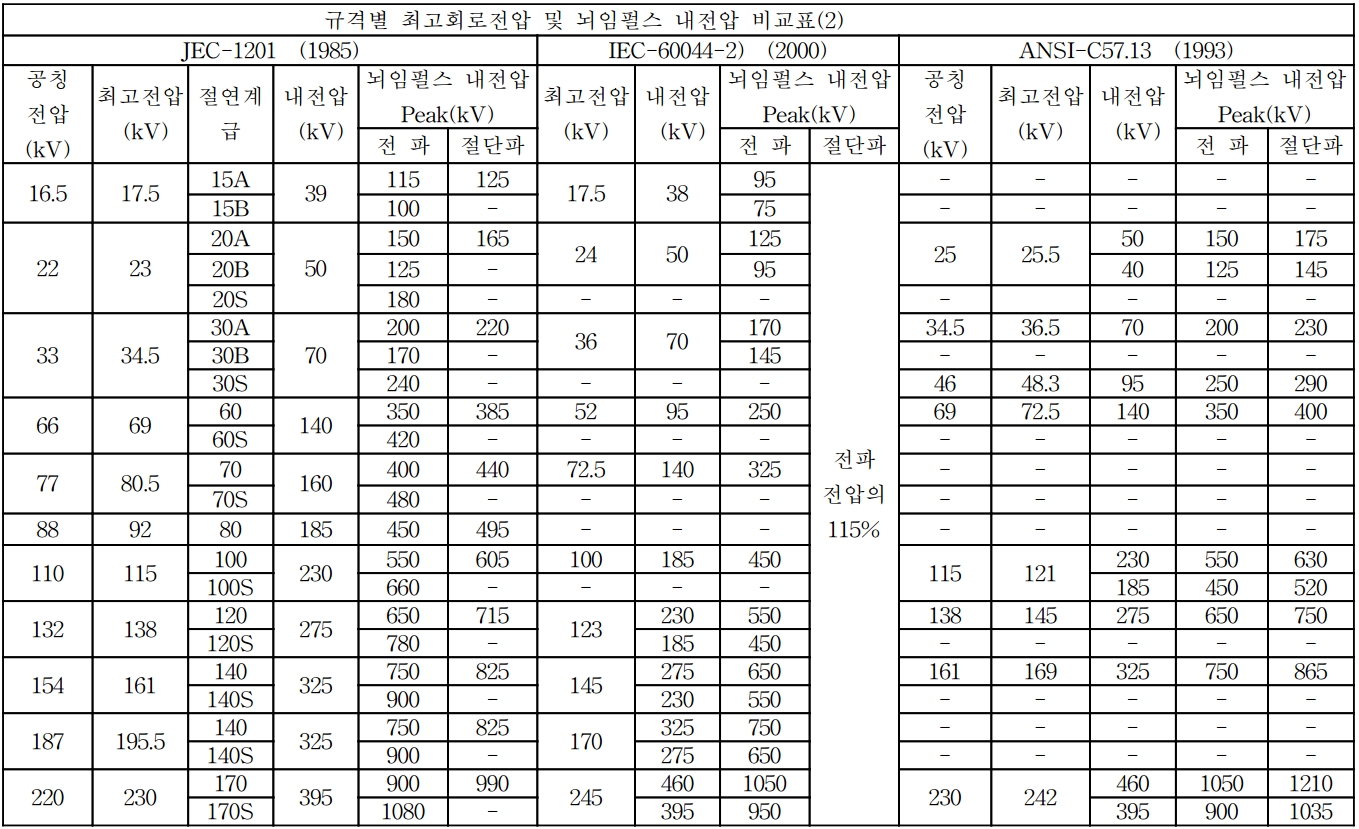

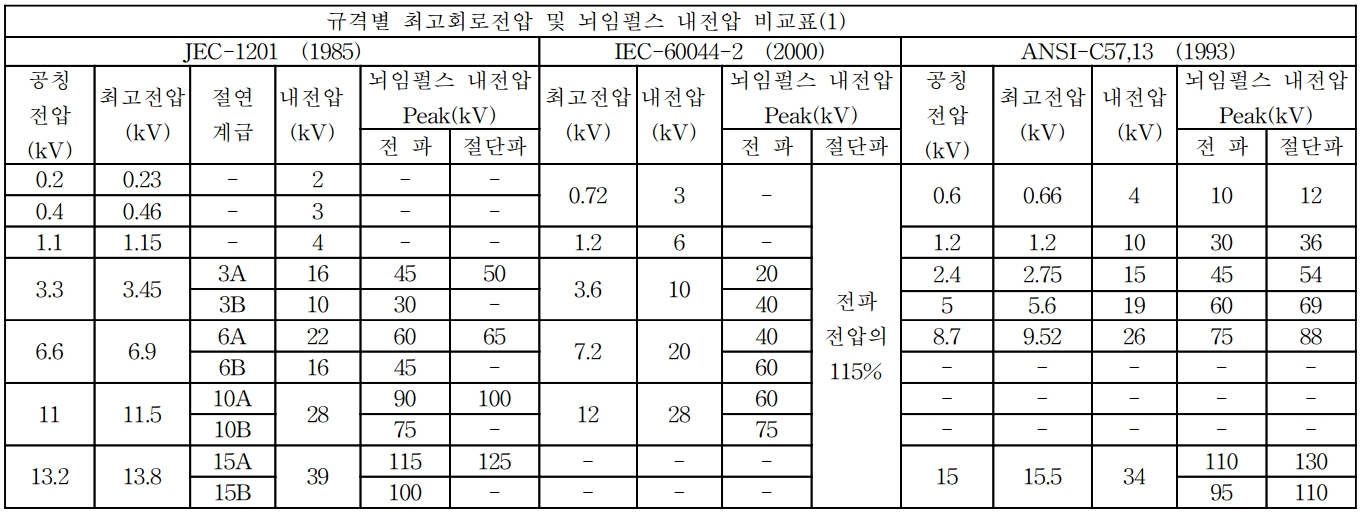

최고회로전압이란 변압기가 실제로 사용되는 전기선로의 공칭전압과 절연내전압 및 뇌임펄스 내전압(BIL)을 의미하며 보통 선로 공칭전압의 1.05∼1.25배의 전압으로 표기된다.

절연계급이란 JEC 규격에서 언급된 것으로 최고회로전압을 기호로써 표기하는 방법을 말한다.







2. 오차 계급의 선정

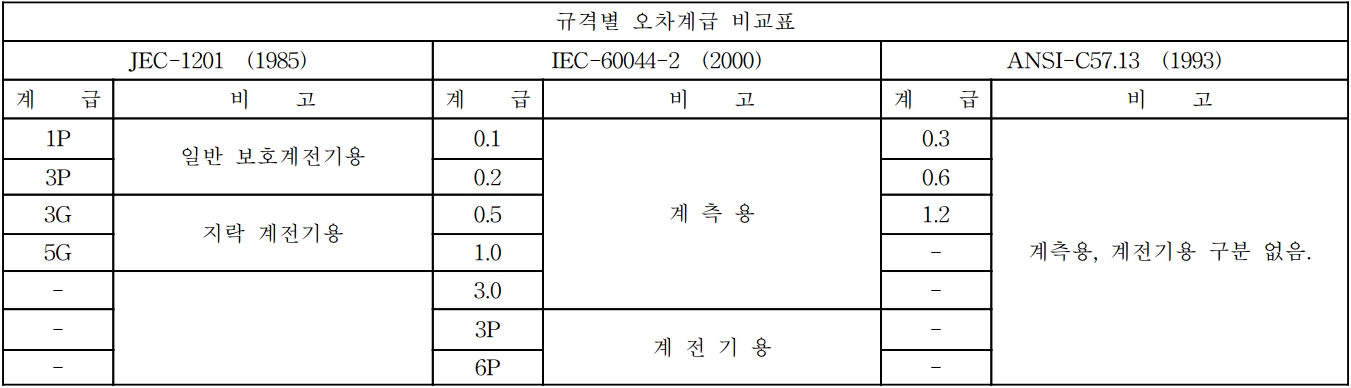

오차계급이란 변압기의 2차(또는 3차)에 정격 부담을 연결하고 1차에 정격전압을 인가할 때 2차에 출력되는 전압의 오차의 한계를 말하며 규격에 따라 다음과 같다.

* 계급이 표시하는 의미는 해당규격을 참고하기 바람.





3. 정격 부담의 선정

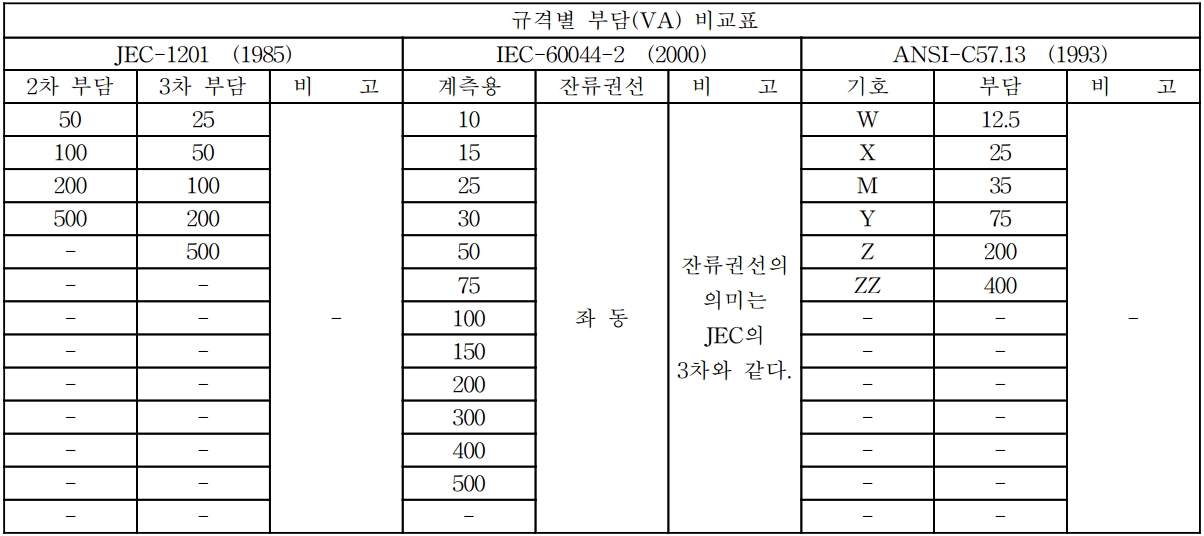

정격 부담이란 변압기의 오차 계급의 허용오차내에서 2차에 연결할 수 있는 총합부하를 말하며 규격에 따라 다음과 같다.





4. 과전압 지수 및 사용제한시간의 선정

반응형

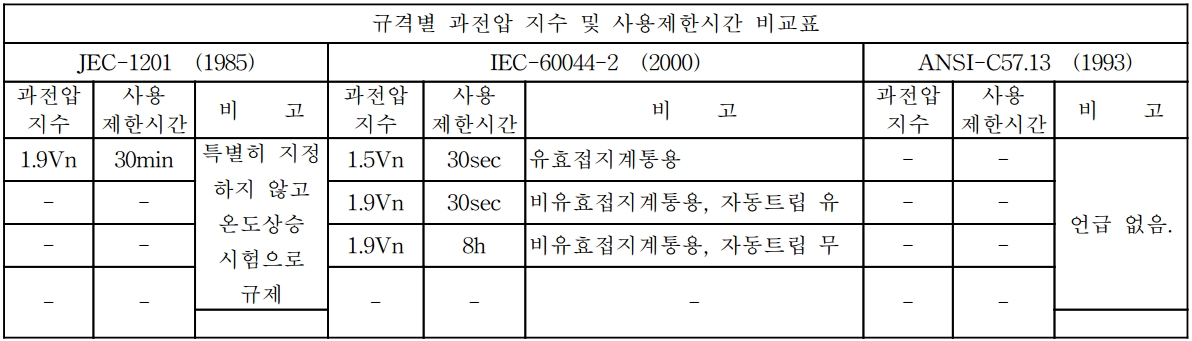

과전압지수란 전기선로에서 사용하는 일단접지변압기(GPT)에서 1차에 정격 전압보다 높은(큰) 전압이 유입될 때 사용제한시간동안 변압기가 열적 또는 기계적으로 견디는 전압을 말하며 정격전압의 배수와 시간으로 표시된다.

※Vn : 정격 전압





5. 정격 전압의 선정

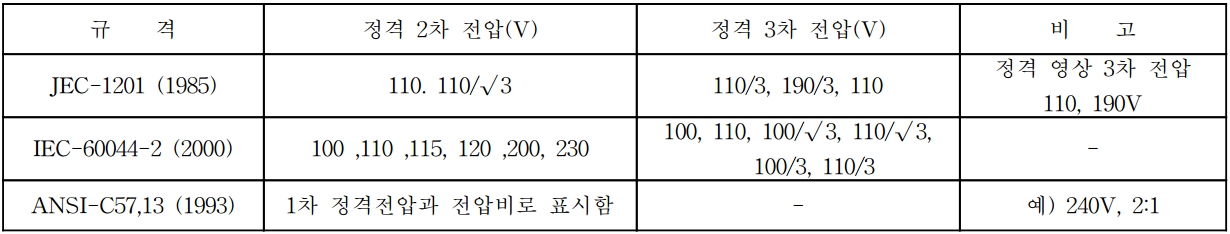

정격 전압을 선정한다. 정격 1차 전압은 선로의 공칭전압이며 2차 및 3차 정격전압은 규격별로 다음과 같다.





6. 기타 선정사항 (필요시 지정함)

① 옥내용 또는 옥외용

② 정격 주파수

③ 3차권선(전압)의 유, 무
