변압기 용어정의

변압기 용어





무부하전류
무부하전류란 : 한 개의 권선에 정격주파수의 전압을 가하고,다른 권선을 모두 개방했을 때의 선로실효치를 말한다.
비고 A : 일반적으로 권선의 무부하전류는 그권선의 정격전류에 대한백분율로 표시한다. 다권선변압기의 경우는 용량이 가장큰 권선을 기준으로한다.
B : 다상변압기에서 각상의 무부하전류의 값이 다를 때는 전부의 평균값으로한다.
C : 특히 지정되어 있지 않을 경우,무부하전류는 기준탭에 정격전압을 가했을 때의 값으로 표시한다.

무부하손
무부하손이란 : 한 개의 권선에 정격주파수의 전압을 가하고 ,다른권선은 모두 개방했을 때의 손실을 말한다.
비고 : 무부하손은 철손,무부하전류에의한 권선의 저항손밎 절연물중의 유전체손을 포함한다. 특히 무부하손은 기준탭에 정격전압을 가했을 때의 값으로 표시한다.

기준 탭
기준 탭이란 명판에 기재된 정격전압에 대응하는탭을 말한다.
탭이란 변압비를 바꿀목적으로 권선에 설계된 인출선을 말한다.

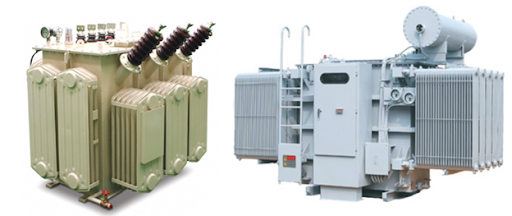

변압기
변압기란 철심과 두 개또는 3개 이상의 권선을 가지고,이들이 서로위치를 바꾸지 않는 장치로,1개 또는 2개 이상의 회로에서 교류전력을 받아, 전자유도작용에 의해 전압 및 전류를 변성하여 다른1개 또는 2개 이상의 회로에 동일 주파수의 교류전력을 공급하는 것을 말한다.

단상 변압기 밎다상변압기
단상변압기란 단독으로 단상전력을 주고받는 변압기를 말한다. 다상변압기란 단독으로 다상전력을 주고받는 변압기를 말한다. 다상변압기중 삼상전력을 주고받는 변압기를 삼상 변압기라고 한다.

복권 변압기
다권선 변압기란 3개 이상의 권선을 갖는 변압기를 말한다. 다권선변압기중 권선을 3개갖는 변압기를 3권선 변압기라고 한다.

단권 변압기
단권변압기란 적어도 2개의권선이 서로 공통된 부분을 갖는 변압기를 말한다.

스콧트 결선변압기
스콧트 결선변압기는 스콧트 결선의 권선을갖고, 단독으로 3상,2상 교환을 하는 변압기를 말한다.

일차권선
일차권선이란 : 전원측의 회로에 접속되는 권선을 말한다.
이차권선이란 부하측회로에 접속되는 권선을 말한다.
비고 :직렬변압기 밎 부하시전압조정기의 경우,직렬권선을 2차권선이라 생각한다. 또 변압기를 실제로 사용할 때 전원측, 부하측의 구별이 어려울 경우는 일차, 이차 대신에 고압.중압 밎 저압이라고 사용한다.

정 격
정격이란 변압기에보정된 사용한도를 말한다.용량에대한 사용한도와함께 전압전류,주파수.및 역률을 지정한다. 이것을 각각 정격용량, 정격전압, 정격주파수 및 정격역률이라고한다.

명 판
명판이란 변압기에 붙여지는 그 변압기의 정격, 기타 지정되는 사항을 기재하는 표시판 정격 주파수 정격주파수는 그주파수에 있어서 사용되도록 설계된 변압기의 주파수를 말한다.

정격역률
정격역률이란 그역률에 있어서 사용되도록 설계된 변압기의 역률을 말한다.
정격용량이란 명판에 기재된 피상전력으로, 정격이차전압, 정격주파수 및 정격역률에 있어서, 지정된 온도상승한도를 넘지 않는 이차단자간에 얻어지는 값을 말한다. VA, KVA,MVA로 표시한다. 다권선변압기에 있어서는 상기에 의해 어려우므로 편의상 각 권선의 용량 중 최대의 값을 가지고 정격용량으로 한다. 여기에서 권선용량이란 각 권선의 단자간에 얻어지는 피상전력으로 , 정격전압 및 정격전류에서 산출되는 값을 말한다.
비고 : 다권선변압기의 경우 주문자는 동시에 사용하는 각 권선의 용량의 합계를 지정하지 않으면 안된다. 다권선변압기에 있어서. 각 권선용량의 총합을 2로 나눈 값이 그 변압기의 용량으로 생각할 수 있고 이것을 등가용량이라고 부르는 일도 있다.

정격전압
변압기권선의 정격전압이란 명판에 기재된 권선의 단자전압실효치를 말한다. 부하시 전압조정기에 있어서 직력권선의 정격전압을 특히 전압조정전압이라 한다.
비고 : 다상변압기의 경우. 정격전압은 서로 단자간의 전압으로 표시한다. 단상변압기 성형결선하여 삼상으로 사용되는 경우 그 권선의 정격전압은 다음과 같이 표시된다. 성형결선시 선간전압

부하손
부하손 2권선 변압기의 부하손은 어느 한쪽의 권선에 정격주파수의 전압을 가하고. 다른 쪽 권선을 단락하여 전류를 흘렸을 때의 손실을 말한다. 다권선 변압기의 부하손은 두 개의 권선에 있어서 어느 한쪽의 권선에 정격주파수의 전압을 가하고, 다른쪽 권선을 단락하여 전류를 흘렸을 때의 손실을 말한다. 이 두 권선 이외의 권선은 모두 개방한다.
비고 : 1) 부하손은 부하전류에 의한 권선의 저항손, 권선외의 금속부분에 있을 수 있는 누설자 속에 의한 표유부하손, 병렬권선을 가질 경우는, 그사이의 순환 전류에 의한 손실을 포함한다. 인가 전압에 대한 철손도 포함되지만. 그값은 통상 무시할정도로 작다.
2) 특히 지정되어 있지 않을 경우, 부하손은 정격전류를 흘렸을 때의 값으로 표시한다.

전압변동률
전압변동률이란 지정된 전류 및 역률과 함께 정격주파수에 있어서 이차권선의 단자전압을 정격치에 맞추었을 때. 그 일차단자 전압을 변화시키지 않은 상태에서, 변압기를 무부하로 했을 경우의 이차 단자전압변동의 정격이차전압에 대한 비를 말한다. 이것을 백분율로 나타낸다. 비고 :무부하로 했을 경우 이차단자전압이 정격이차전압에 보다 높을 경우를 정(+)으로 보고, 낮은 경우를 부(-)로한다.

전손실 : 전손실이란 무부하손과 부하손의 합을말한다.

효율 : 2권선 변압기의 효율이란,정격이차전압 및정격주파수에있어서 유효전력과+전손실)의 비를말한다. 백분율로 표시한다. 비고 : 이정의에의한 효율을 규약효율이라고한다.

임피던스전압
2권선변압기의 임피던스전압은 어느한쪽의 기준탭에 정격주파수의 전압을 가하고 다른쪽 권선을단락하여 정격전류를 흘렸을 경우의 인가전압을 말한다. 특히 지정되어 있지 않을 경우에 한해 전압을 가한쪽의 권선을의 정격전압에 대한 백분율로 나타낸다.

온도상승
온도상승이란 : 변압기 각 부분의 측정온도와 기준 냉각매체 온도와의 차를 말한다.

기준냉매온도
변압기 주위의 냉각매체온도를 냉매온도라한다.변압기 온도상승을 정할 때 기준이 되는 주위온도를 기준냉매온도라고한다.

절연계급
변압기절연계급이란 : 지정된 임펄스전압시험에 견디는 권선단자의 절연강도의 계급을 말한다.
비고 : 임펄스전압시험에 견디는 설계를 하지 않는 권선단자절연강도는 그 단자의 교류 시험전압으로 표시한다.
균등절연권선
균등절연계급이란, 권선의전체부분이 대지에 대해 그선로 단자의 교류시험 전압에 견디는 권선을 말한다.

단절연권선
단절연권선이란 중성점단자의 대지에 대한 절연강도가 선로단자의 그것보다 낮은 권선을 말한다.

공칭전압
변압기에 접속되는 계통의 공칭전압이란 그 회로를 대표하는 선간전압을 말한다.

와이결선
스타결선이란 각각 상권선에 대해서 각부의 유기전압이 동위상이고 ,각 상권선의 첫째단이 공통으로 접속되어 중성점을 구성하고,다른단이각각 외부회로의 선로에 접속되는 결선을 말한다.

델타결선
델타결선이란 삼상권선이 전체로 직렬로 접속되고, 폐회로를 구성하는 결선을 말한다.
비고 : 델타결선에있어서 각상권선3개의 접속점 중에서 1개를 개방하여 ,개방단을 각각 단자에 접속한 것을 개방델타결선이라고 한다.

개방결선
개방결선이란 변압기내에서 서로 결선되어 있지 않은 다상변압기의상권선을 말한다.

스콧트결선
스콧트결선이란 3상에서 2상으로 변환하기 위한 결선으로 ,삼상측 회로의 선로에 접속되는 권선의다른 2상권선에 접속되는 권선의 중간지점에서 접속되어 양권선유기 전압이 서로 직각위상으로되는 것을 말한다.
연속정격 연속정격이란 지정된조건을 근거로 연속해서 사용할 때, 규정에서정하는 온도상승한도를 넘지않는 것을 말한다.

연속여자단시간 정격
연속여자단시간 정격이란 무부하에서 연속으로 사용하여 최종 온도에 달한후, 지정된 일정단시간, 지정된 조건을 근거로 사용할 때 규정에 정하는 온도상승한도를 넘지 않는 것을 말한다.

단시간정격
단시간정격이란 냉상테에서 시작해서,지정된 일정단시간, 지정된 조건을 근거로 사용할 때 규정에 정하는 온도상승한도를 넘지 않는 것을 말한다.
