전기 누전관련 잡는요령/누전체크

1. 누전의뢰가 들어왔을 때 점검요령



- 분전반 카바를 분리하여 누전체크를 하여 누전여부를 파악한다.

- 누전차단기가 떨어지기 전에 사용했던 제품이 무엇인지, 주로 어떠할 때 떨어지는지 각 증상에 대해 물어본다.

- 일차적으로 가장 누전이 잘 될 것 같은 제품부터 점검을 한다. (세탁기,냉장고,가스오븐,어항 등)

- 분전반에서 나뉘어지는 라인을 기준으로 분리하여 누전이 된 라인을 점검한다.(전등,에어콘,전열1,전열2)

- 누전된 곳이 전열이라면 라인에 꼽혀있는 기기를 누전체크한다.

- 전등 혹은 전열라인에서 계속해서 누전이 된다면 라인의 중간부분에 있는 콘센트를 분리하여 라인 양단을 분리하여 앞뒤라인 중 누전되는 라인을 체크한다.(체크된 누전된 라인을 다시 분리하여 체크한다)



2. 누전점검할 때 주의사항

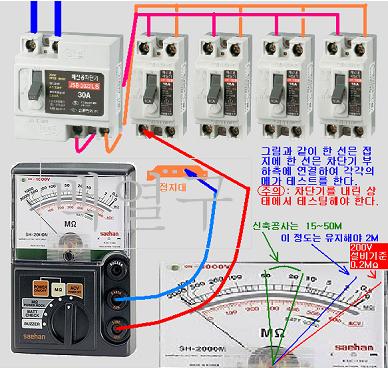

- 메가 테스트할 때는 반드시 누전차단기를 내린 후에 테스트한다.

- 누전차단기가 올려져 있으면 메가테스팅에 오류가 생길 수 있다.

- 작업후 차단기 올리기전에 반드시 점검했던 곳의 복구가 완벽한가 확인 후에 올린다.



3. 누전점검할 때 숙지사항



1. 누전체크용 임시 접지라인으로 사용할 수 있는 것.

- 수도꼭지, 철배관, 샷시창틀 등..

2. 설비기준에 나와있는 절연저항 기준치

- 110V : 0.1MΩ이상

- 220V : 0.2MΩ이상

- 380V : 0.4MΩ이상

3. 점검할 때 절연저항 기준? (이 정도는 해줘야?)

- 신축 : 15~50MΩ 이상은 잡아줘야 한다.

- 일반적으로 : 2MΩ이상은 기본으로 잡아줘야 한다.

- 전기제품 : 최소한 1MΩ이상은 잡아줘야 한다. (1MΩ이하면 A/S받으라 권고해준다)

4. 누전차단기에 명시된 규격설명

- 부하용량 30A : 정상적인 부하를 30A까지는 흘릴수 있다.

- 정격감도전류 30mA : 누전되는 전류가 0.03A이상 흘리면 차단된다.

- 정격부동작전류 15mA : 누전되는 전류가 15mA이하에서는 차단되지 않는다.

- 동작시간 0.03초이내 : 누설전류가 생겼을 때 동작되는 시간.

- 정격차단전류 1.5KA : 단락(숏트)이 발생했을 때 순간적으로 엄청난 전류가 흐르는데 1.5KA까지는 차단기에 손상이 없이 차단능력이 있다는 말. (정격차단전류 이상 흘렀을 때 차단기가 손상을 입거나 때론 화재가 발생할 수 있음) 참고 : 노래방의 경우 2.5KA이상을 사용함.



4. 누전되는 유형들 분석



1. 전기제품에서의 누전

- 세탁기, 냉장고, 가스오븐, 어항등... 기기 내에 분진과 습기로 인한 누전

2. 결빙현상에 의한 누전

- 겨울철 외기온도와의 차에 의해 발생하는 습기로 인한 누전.

3. 스위치, 콘센트 불량에 의한 누전

- 노후로 인한 절연불량(분진, 이물질)

- 습기로 인한 콘센트 절연불량

- 나사못 조일 때 전선손상

- 기구 부착시 전선 눌림

- 조립상태 불량으로 인한 접불성 누전

- 자가조립설치한 멀티콘센트 전선 눌림에 의한 누전

4. 누수로 인한 등기구 침수

5. 전선 손상으로 인한 누전(눈에 보이지 않는 손상이 대부분임)

6. 누전아닌 누전 : 누전차단기 병령연결 혹은 다른 누전차단기와 교차시켜 연결할 때 누전으로 인식되어 차단됨.
