금속몰드(Wire Mold)공사의 공사방법 및 부속품의 선정

금속몰드(Wire Mold)공사의 공사방법 및 부속품의 선정



1. 금속몰드공사의 개요

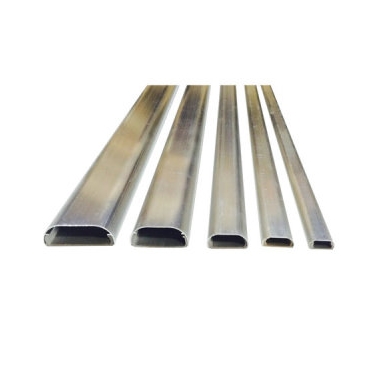

금속몰드의 종류는 1종 및 2종으로 분류된다.



2. 설계 시공시 주의사항

①전선은 절연전선을 사용한다

②금속몰드 내에서는 전선의 접속점을 만들지 말 것. 단 전기용품안전관리법의 적용을 받는 2종 금속재 몰드를 사용하고 또한 다음 각호에 의하여 시설할 경우에는 제외한다.

- 전선을 분기하는 경우일 것

- 접속점을 쉽게 점검할 수 있도록 시설할 것.

- 몰드 내에서 분기한 전선을 외부로 인출하는 부분은 전선이 손상될 우려가 없도록 시설할 것.

- 제3종 접지공사를 할 것.

③사용전압의 제한

금속몰드공사의 사용전압은 400V 미만 이어야 한다.

④시설장소의 제한

금속몰드배선은 옥내의 외상을 받을 우려가 없는 건조한 곳으로서 노출장소 및 점검가능한 은폐장소에 한하여 시설할 수 있다.

⑤금속몰드 및 부속품의 연결과 지지

견고하고 또한 전기적으로 완전하게 접속하고 지지점간의 거리는 1.5m이하로 지지한다.(지지물이 없는 경우에는 적당한 지지재를 만들어 이것을 시설할 것)

⑥전선의 손상방지

- 전선의 피복이 손상될 우려가 없도록 시설할 것

- 애자사용공사로 옮겨지는 개소에는 부싱 또는 이에 상당하는 것을 사용하여야 한다

- 금속몰드와 박스 기타 이와 유사한 부속품과의 접속개소에는 부싱을 사용하여야 한다.

⑦천장판 등의 관통

목조가옥에서 천장판/칸막이 판 등을 관통하는 경우에는 금속몰드를 관통부분에서 접속하여서는 아니된다

⑧타 배관과의 연결

금속관배선/금속가요전선관배선 등과 연결하는 경우에는 양자를 견고하게 또한 전기적으로 완전하게 접속하여야 한다

⑨같은 몰드내에 넣는 경우의 전선수

- 1종 금속몰드의 경우 10본 이하

- 2종 금속몰드의 경우 전선수는 해당 몰드내의 단면적의 20% 이하로 할 것.(전선의 피복절연물 포함)

⑩0접지

- 금속몰드 및 기타 부속품은 제3종 접지공사를 한다. 단, 몰드내에 전선의 접속개소가 없고 건조한 장소로서 사람이 쉽게 접촉될 우려가 없는 경우 생략할 수 있다.

- 금속몰드와 접지선과의 접속은 접지 크램프 또는 이에 상당하는 접지금구를 사용하여 접속하여야 한다.



3. 금속몰드 및 부속품의 선정

①전기용품안전관리법의 적용을 받는 금속재 몰드 및 박스 기타부속품 또는 황동이나 동으로 견고하게 제작된 것으로 내면을 매끈하게 한 것일 것.

②황동제 또는 동제의 몰드는 폭이 5㎝ 두께 0.5㎜ 이상의 것일 것
