금속덕트공사(Cable Duct)의 시공방법 및 선정방법

금속덕트공사(Cable Duct)의 시공방법 및 선정방법







1. 금속덕트공사의 개요

공장이나 빌딩의 변전실에서 간선부분이나 다수의 전선을 인출할 때 전선을 수납하기 위해 쓰는 철판제의 덕트.





2. 금속덕트공사의 적용

· 건조한 장소에 한정되며, 수용하는 전선은 절연피복을 포함한 총 면적이 닥트 내부 면적의 20% 이내로 한다

· 천장,벽 또는 옥내에서 노출하여 시공할 수 있다

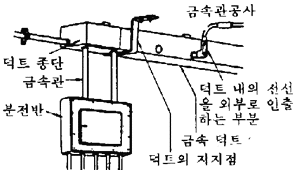

· 덕트내의 전선을 외부로 인출하는 경우에는 금속관공사, 가요전선관공사, 합성수지관공사 또는 케이블공사로 한다.



3. 설계시공시 고려사항

①전선은 절연전선을 사용하여야 한다

②덕트 내에서는 전선의 접속점을 만들지 아니할 것. 단, 전선을 분기하는 경우로서 그 접속점을 용이하게 점검할 수 있는 경우 제외

③교류회로에서는 1회로의 전선을 동일 덕트 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)

④덕트가 소방법이 정하는 방화구역을 관통하거나 인접 조영물로 연장되는 경우에는 그 방화벽 또는 조영물 벽면 덕트 내부에는 불연성의 물질로 차폐를 하여야 한다.(도체의 절연피복이 화재가 발생한 실에서는 전소하더라도 반대측에서는 피복이 타지 아니하는 물질)

⑤덕트 내에서는 접속단자를 설치하거나 조명기구를 직접 부착하거나 방전등용 안정기를 넣는 등 전선의 피복을 손상할 우려가 있는 것을 시설하지 않을 것.

⑥배선을 수직 또는 경사지게 시설하는 경우에는 전선의 이동을 막기 위하여 전선을 적당하게 지지하여야 한다

⑦덕트의 접속은 구조물의 관통부분에서 하지 아니할 것.

⑧금속덕트 내의 전선을 외부로 인출하는 부분은 전선이 손상되지 않도록 시설하고 또한 분기점(전선 및 덕트)에서 장력이 가해지지 아니할 것.

금속덕트와 금속관/ 금속재 가요전선관/ 플로어덕트/셀룰러덕트 상호는 기계적 전기적으로 완전하게 접속할 것

⑨시설장소의 제한

옥내의 건조한 장소로서 노출장소 및 점검가능한 은폐장소에 한한다

⑩시설방법

- 덕트 상호간은 견고하고 또한 전기적으로 완전하게 접속할 것.

- 덕트를 조영재에 붙이는 경우에는 덕트의 지지점간의 거리를 3m (취급자 이외의 자가 출입 할 수 없도록 설비한 곳에서 수직으로 붙이는 경우에는 6m)이하로 하고 또한 견고하게 붙일 것.

- 덕트의 뚜껑은 쉽게 열리지 아니하도록 시설할 것.

- 덕트의 끝 부분은 막을 것.

- 덕트의 내부에 먼지가 침입하지 아니하도록 할 것.

- 덕트는 물이 고이는 낮은 부분을 만들지 않도록 시설할 것.

⑪접지

- 저압 옥내 배선의 사용 전압이 400V 미만인 경우에는 덕트에 제3종 접지공사를 할 것.

- 저압 옥내 배선의 사용 전압이 400V 이상인 경우에는 덕트에 특별 제3종 접지공사를 할 것.

다만, 사람이 접촉할 우려가 없도록 시설하는 경우에는 제3종 접지 공사에 의할 수 있다



4. 덕트의 선정

①폭이 5cm를 넘고 또한 두께가 1.2mm 이상인 철판 또는 동등 이상의 세기를 가지는 금속재의 것으로 견고하게 제작한 것일 것.(주 : 바닥에 설치하는 덕트의 뚜껑은 강도를 고려하여 2mm 이상이 권장된다)

②내면은 전선의 피복을 손상시키는 돌기가 없는 것일 것.

③내면 및 외면에는 산화 방지를 위하여 아연도금 또는 이와 동등 이상의 효과를 가지는 도장을 한 것일 것.

④금속 덕트에 넣는 전선의 단면적 (절연 피복의 단면적을 포함한다)의 합계는 덕트의 내부 단면적외 20% (전광표시장치· 출퇴 표시등 기타 이와 유사한 장치 또는 제어 회로등의 배선만을 넣는 경우에는 50%)이하일 것.

⑤동일 덕트 내에 넣는 전선은 30본 이하로 하는 것이 바람직하다

⑥다수의 전선을 시설할 경우에는 사용시의 전선온도가 전선의 허용온도 이상이 되지 아니하도록 할 것.
