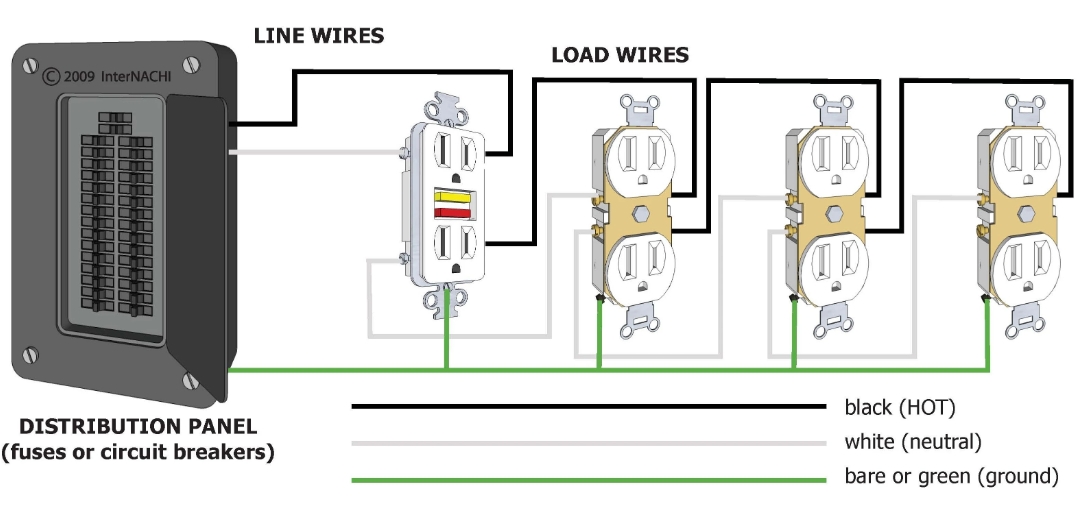

1. 정의

저압옥내 간선에서 분기과전류 차단기를 거쳐 전등, 콘센트 등에 이르는 배선을 말하며, 모든 부하는 분기회로를 통해서 사용하여야 한다.



1) 설치목적

· 전기기기의 안전한 사용

· 고장시 사고 파급의 축소

· 신속한 복구



2. 분기회로의 종류 및 공사

1) 종류

15A분기회로 (20A 배선용차단기 분기회로 포함), 20A, 30A, 40A, 50A 이하 분기회로, 50A 초과 분기회로로 구분한다.



2) 공사방법

2-1) 정격전류 50A를 초과하는 기기에 이르는 전로에는 그 외의 부하를 접속하지 않는다.

2-2) 그 외에는 다른 부하를 접속해도 좋으나 정격전류 합계는 다음과 같다.

· 백열전구용 수구, 정격전류 30A이상 콘센트로 된 전로 : 50A

· 백열전구용 수구, 정격전류 20A이상 콘센트로 된 전로 : 30A

· 기타전로 : 계산에 의한다.

2-3) 개폐기 및 자동차단기의 설치장소

· 개폐기 및 과전류차단기는 원칙적으로 분기점으로부터 3m 이내의 곳에 시설할 것.

· 굵은 간선에서 분기하는 가는 간선의 허용전류가 굵은 간선 허용전류(굵은 간선 보호용 과전류 차단기)의 35%초과 55% 이내일 경우에는 8m 이내의 곳에 시설할 수 있다.

· 굵은 간선에서 분기하는 가는 간선의 허용전류가 굵은 간선 허용전류(굵은 간선 보호용 과전류차단기)의 55%를 초과할 경우에는 임의의 길이로 할 수 있다.

★ 간선과 분기선에 사용하는 전선의 종류 및 재질이 동일한 경우로서,

전선의 단면적이 1/2 인 경우 55%

전선의 단면적이 1/5 인 경우 35%로 볼 수 있다.

2-4) 자동 차단기의 정격전류

· 분기점으로부터 1.5m 이하, 지름 2mm 이상인 연동선을 사용하는 경우 : 50A

· 분기점으로부터 1.5m 이하, 지름 1.6mm 이상인 연동선을 사용하는 경우 : 20A

· 기타의 경우 : 15A와 최소 굵기 전선의 허용전류 값 중에서 큰 값.

2-5) 개폐기 및 자동차단기는 각 극에 설치하여야 한다.



3. 분기회로 설계시 고려사항

· 같은 스위치로 점멸되는 전등은 같은 회로로.

· 같은 방, 같은 방향의 수구는 같은 회로로.

· 복도,계단 등은 같은 회로로.

· 습기가 있는 장소의 수구는 별도회로로.

· 전등, 콘센트는 별개의 회로로.

· 전선의 길이는 약 30m이하로 하고 분기회로의 전선 굵기는 8㎟ 이하, 전선관의 굵기는 28φ 이하로 한다.

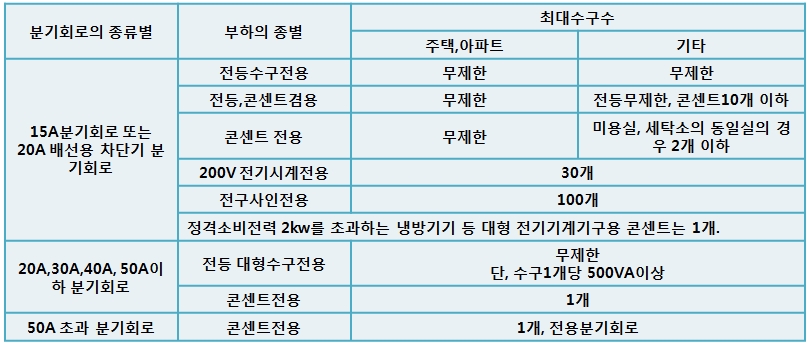

4. 분기회로의 최대수구수

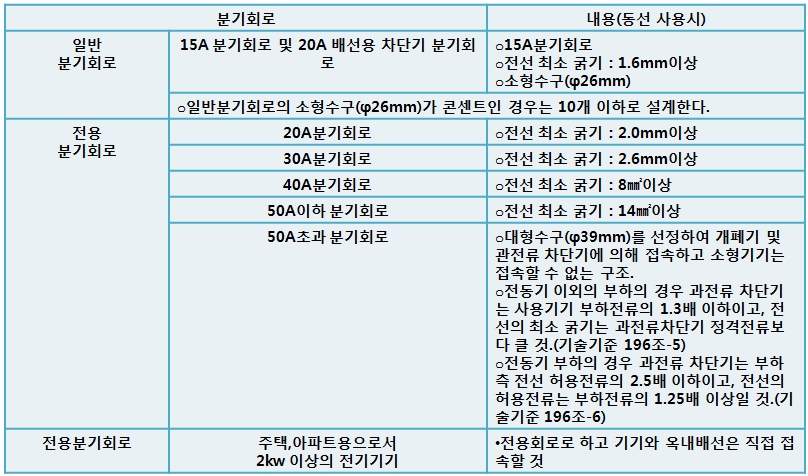

5. 분기회로 전선굵기의 결정



6. 배선용량의 선정

1) 수구의 수량을 파악하여 용량을 선정하는 경우

· 소형수구 150VA(26mm베이스), 대형수구 300VA(39mm베이스)로 산정하여 부하설비를 조사한다.



2) 부하설비 용량을 추정하여 선정하는 경우

· VA/㎡의 표준부하에 의한 계산방법을 이용하여 15A당 (VA/V) 1회로로 산정.(15A 분기회로시)



3) 임대건물이나 정확한 부하 산정이 곤란한 경우

· 사무실, 상점 : 36㎡ 당 1회로.

· 복도, 계단 : 70㎡ 당 1회로



7. 적용 수용율

1) 처음 10KVA까지 : 100%



2) 10KVA 초과시

· 주택,아파트,여관,호텔,병원,창고 등 : 50%

· 학교,사무실,은행 등 : 70%



3) 대형부하설비 : 100%
