간선도체(Power Cable)의 종류 / 수용율적용 방식

간선도체(Power Cable)의 종류 / 수용율적용 방식



1. 간선도체

1) 저압간선

비닐전선, 케이블, 부스덕트, 나도체



2) 고압,특별고압간선

케이블, 부스덕트

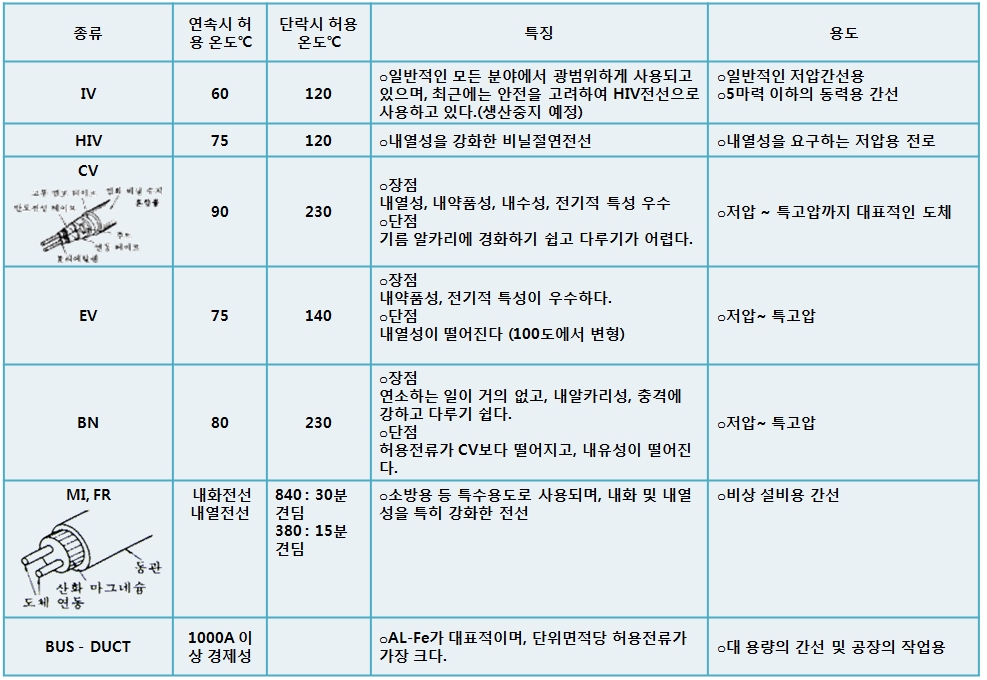

3) 전력간선용 도체비교



2. 간선부설방식

1) 수평부설부분

바닥 : 배선용 피트, 전선관

천장 : 금속덕트, 케이블 랙크, 전선관, 부스덕트



2) 수직부설부분

배선용 샤프트 내의 부설, 전선관 배선



3. 적용 수용율

간선의 전선 굵기 선정은 저압 옥내간선의 각부분마다 그 부분을 통하여 공급되는 전기사용기계기구의 정격전류 합계 이상의 허용전류를 가지는 것으로서, 단 전기사용 기계기구의 정격전류의 합계치는 부하의 상정(수용율 부하율이 명확한 경우에는 이것으로 적당히 수정한 부하전류치 이상)에 따라 이것을 상정할 수 있다.

1) 수용율 적용 부하용량 산출

1-1) 처음 10KVA까지 : 100%

1-2) 10KVA 초과시

· 주택,아파트,여관,호텔,병원,창고 등 : 50%

· 학교,사무실,은행 등 : 70%

1-3) 대형부하설비 : 100%



2) 일반주택의 간선

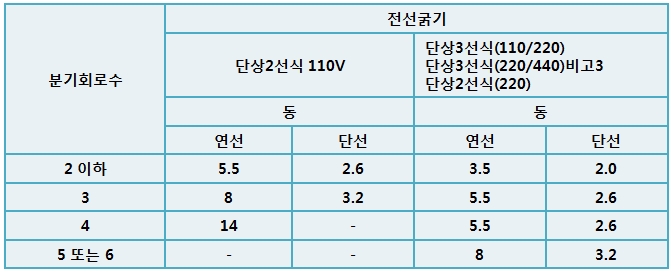

2-1) 일반주택의 간선(인입선 접속점에서 인입구 장치까지의 배선을 포함한다)의 전선굵기는  전압강하의 규정에 의하는 외에 분기회로 數에 따라 다음[표]의 값 이상으로 하는 것을 원칙으로 한다.

(주) 이 표는 15A분기회로 또는 20A 배선용차단기 분기회로만을 대상으로 하고 있으므로 이 이외에 특수 분기회로가 있거나 분기회로가 상기 표 이상일 경우에는 1항의 규정에 의할 것.

- 동일관 내에 3본 이하의 전선을 넣는 경우이다.

- 사용전압은 220V에 한한다.
