엘리베이터(승강기) 일반사항

엘리베이터는 건축물의 수직운반수단으로 이용되는 반송설비로서 건축물의 규모에 따라서 설치를 의무화하고 있다.



승용승강기 설치의무대상 : 건축법57조 1항 시행령89조

비상용승강기 설치의무대상 : 건축법57조 2항 시행령90조

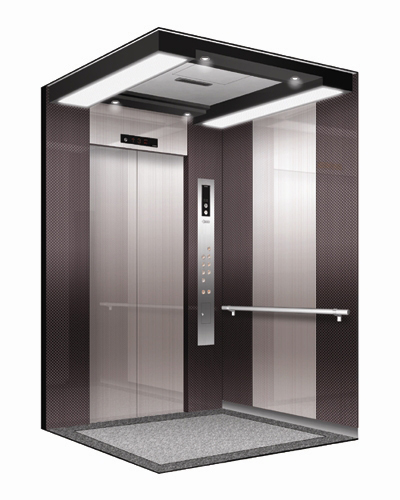

1. 승강기의 구조

카와 균형 추를 수 개의 로프로 권상기에 직결된 활차에 매달음.

승객, 화물용 엘리베이터는 로프거리(1:1, 2:1)의 트랙션형이 사용된다.

권상기 및 주 제어기기는 승강로 위에 설치.

로프차에 매달린 카와 균형추는 2개의 T형 레일에 따라 승강.

카는 카실과 카틀로 구성되며, 카틀 좌우에는 가이드슈가 레일을 구른다.

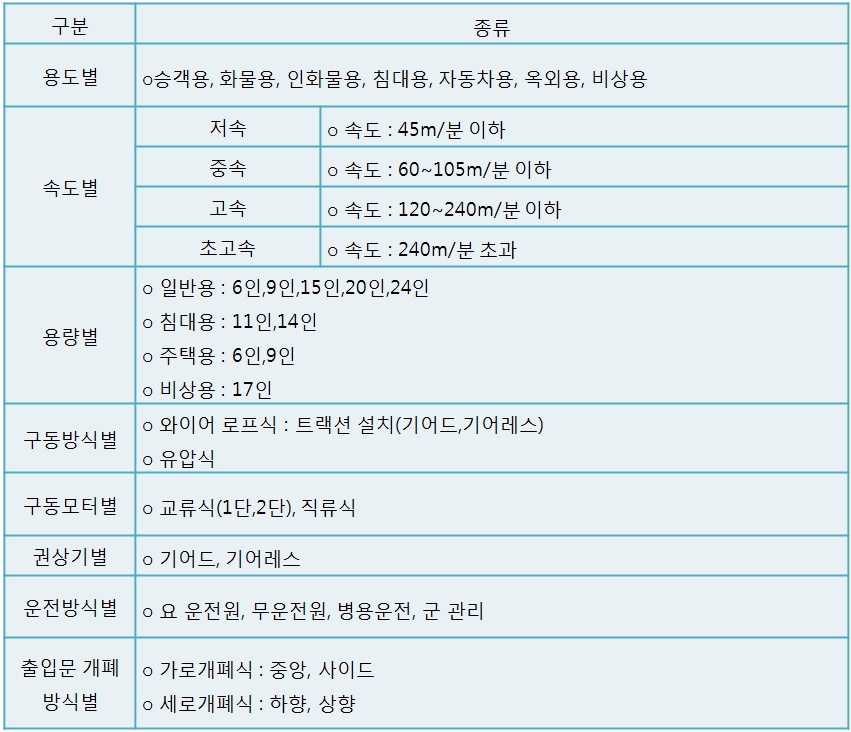

2. 승강기의 분류

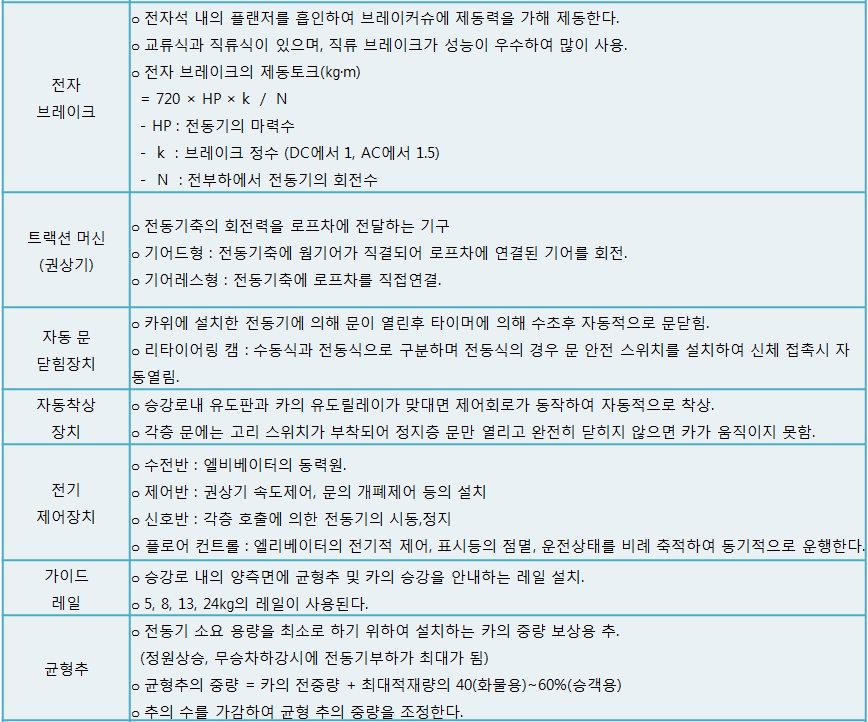

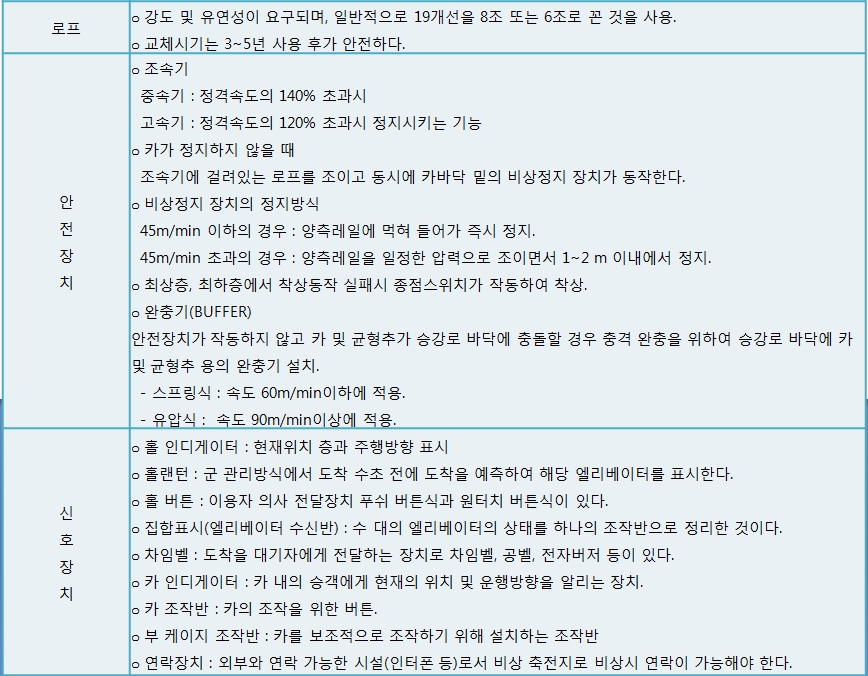

3. 주요기기

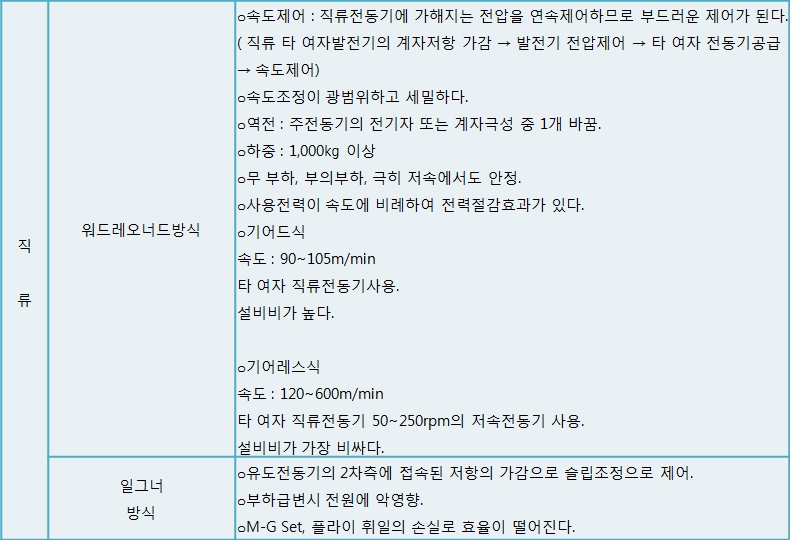

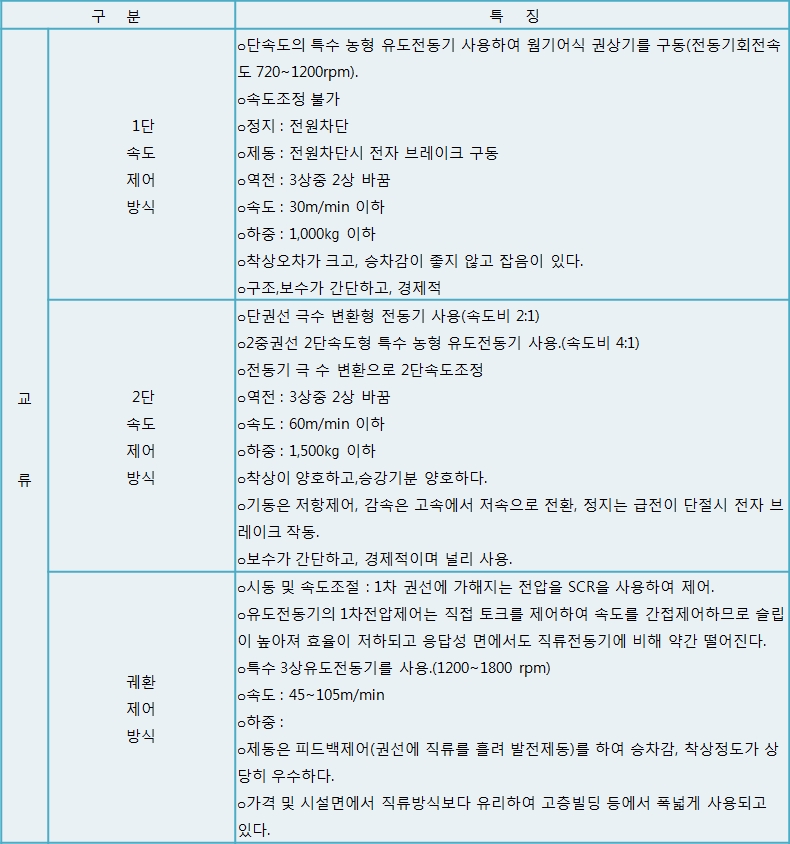

4. 엘리베이터 구동방식

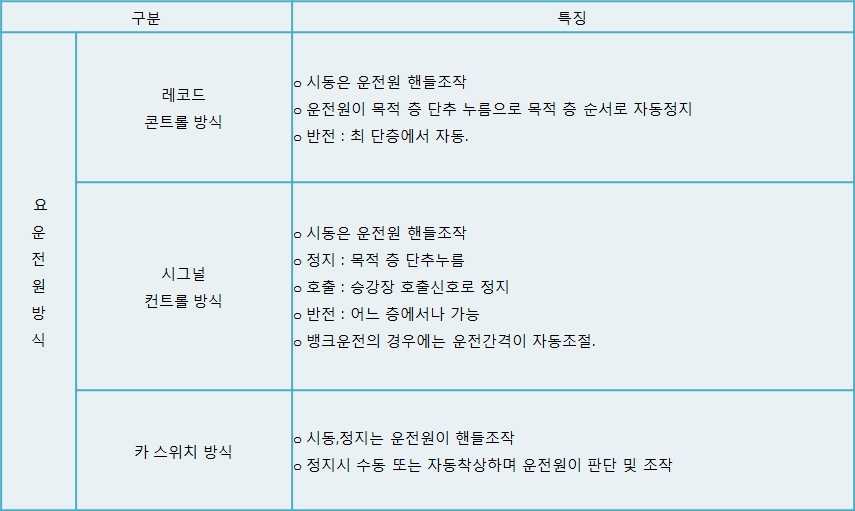

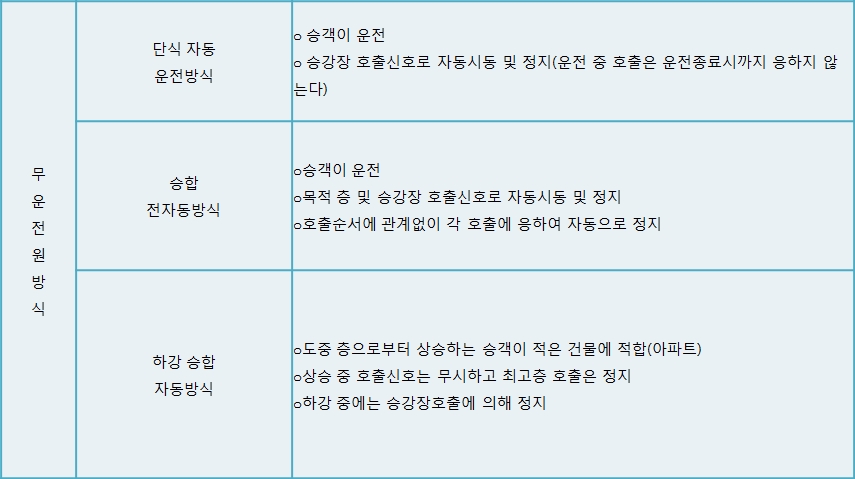

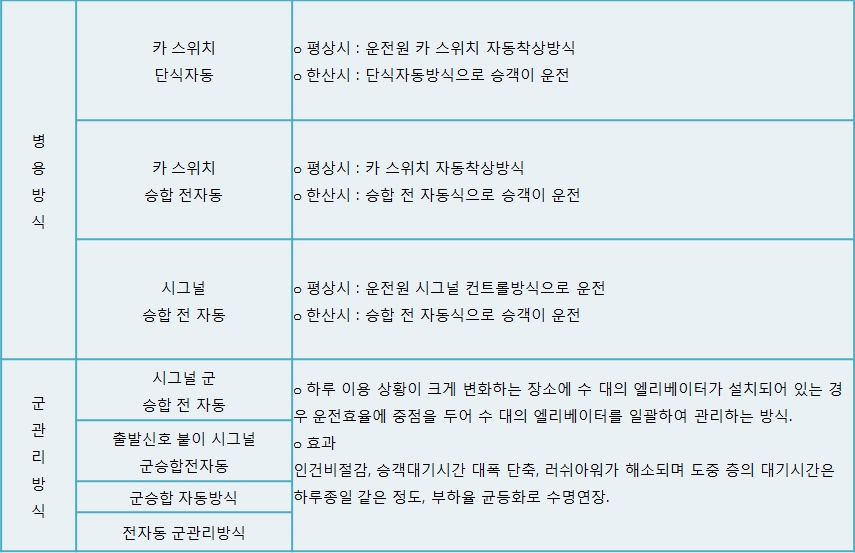

5. 엘리베이터 운전방식

경제적인 운전을 위해 운전원이 없는 엘리베이터로 설계되고 있으며 대수 및 이용목적을 고려하여 운전방식을 선정하여야 하며, 3대 이상 설치시에는 일괄관리하는 군 관리방식을 고려하여 운전효율의 증대를 고려 한다.
