변압기 벡터도(Transformer's Vector)의 정의

변압기 벡터도의 정의



1. 벡터그룹의 정의

벡터그룹은 변압기의 두 권선의 상결선과 두 전압의 벡터 상변위 에 대한 숫자를 나타낸다.





2. 표기 : Dy(n)5

- D 는 delta 결선을 의미하고 대문자는 고압측 권선을 의미한다.

- y 는 star 결선이며 소문자는 저압측 권선을 의미한다.

- n 은 2 차측이 중성선 인출방식임을 의미한다.

- 5 는 고압측 벡터에 대해 저압측 벡터가 30 degree 의 몇배나 지상인지를 나타낸 다.(벡터회전은 반시계방향)





3. 벡터도

1) Dy(n)1



● 고압측과 저압측은 항상 평행벡터가 존재해야 한다. 그림에서 보면

u // UW, v // VU, w // WV 로 평행이다.



● 결선 저압측의 u, v, w 와 평행한 벡터를 고압측에 각각 그려보면 다음과 같다.

U Bushing 으로 U 상 head 측과 V 상 tale 측이 접속, V Bushing 으로 V 상 head 측과 W 상 tale 측이 , W Bushing 으로 W 상 head 측과 U 상 tale 측이 각각 접속된다. 이를 그림으로 그리면 다음과 같다.

● 각변위 판정기준

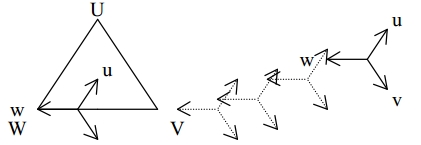

각변위 판정을 위해 고, 저압측의 어느 한단자를 common 시킨다. w 상을 common 시켜 이를 벡터로 그려보면

(저압측 벡터를 그대로 고압측 벡터 위로 가져가서 w 상을 common 시킨다.)

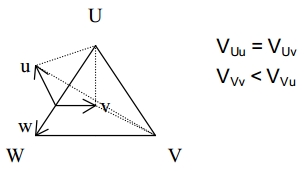

만약 u 상을 common 시켰다면 아래와 같이 된다.

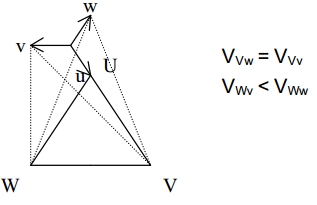

u 상을 common 시킨경우 판정법은 다음과 같다. - Ww 전압과 Wv 전압을 측정하면 두 값은 같은 값이 나와야 한다(그림 5) - Vv 전압과 Vw 전압을 측정하면 Vw > Vv 가 되어야 한다. - 즉 VWw = VWv, VVw > VVv



2) Dy5







3) Dyn11



< 벡터도 >





< 결선도 >
