변압기(TR) 용량 대비 CT비 선정표
2024. 6. 4. 07:00
반응형

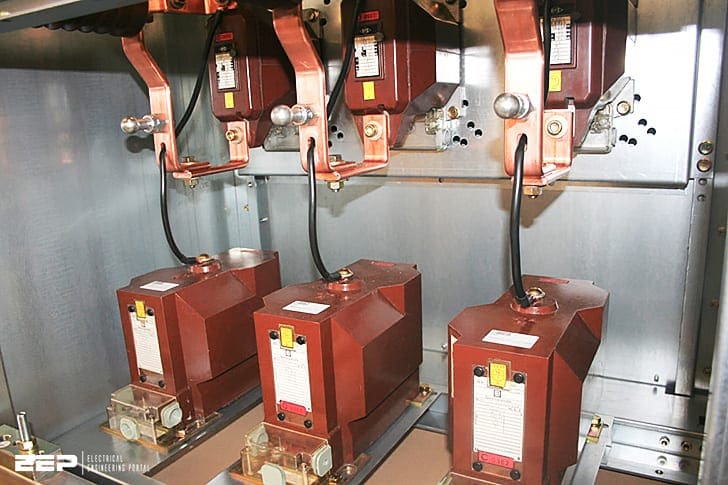

변압기(TR) 용량 대비 CT비 선정표
|
전압,용량
CT비 |
3.3KV
KVA |
6.6KV
KVA |
22KV
KVA |
22.9KV
KVA |
|
5/5
|
25
|
50
|
190
|
190
|
|
10/5
|
40 ~ 50
|
75 ~ 110
|
250 ~ 380
|
250 ~ 390
|
|
15/5
|
60 ~ 85
|
110 ~ 170
|
400 ~ 570
|
400 ~ 590
|
|
20/5
|
75 ~ 110
|
150 ~ 225
|
500 ~ 760
|
500 ~ 790
|
|
30/5
|
110 ~ 170
|
225 ~ 340
|
750 ~ 1100
|
750 ~ 1180
|
|
40/5
|
150 ~ 225
|
300 ~ 450
|
1000 ~ 1500
|
1000 ~ 1550
|
|
50/5
|
180 ~ 285
|
375 ~ 570
|
1200 ~ 1900
|
1250 ~ 1950
|
|
60/5
|
225 ~ 340
|
450 ~ 685
|
1450 ~ 2250
|
1500 ~ 2370
|
|
75/5
|
275 ~ 425
|
550 ~ 850
|
1800 ~ 2850
|
1850 ~ 2970
|
|
100/5
|
360 ~ 570
|
750 ~ 1100
|
2350 ~ 3800
|
2450 ~ 3950
|
|
120/5
|
450 ~ 685
|
850 ~ 1350
|
2850 ~ 4500
|
2950 ~ 4750
|
|
150/5
|
550 ~ 850
|
1100 ~ 1700
|
3550 ~ 5700
|
3700 ~ 5900
|
|
200/5
|
725 ~ 1100
|
1450 ~ 2250
|
4700 ~ 7600
|
4900 ~ 7900
|
|
250/5
|
900 ~ 1400
|
1800 ~ 2850
|
5800 ~ 9500
|
6150 ~ 9900
|
|
300/5
|
1100 ~ 1700
|
2150 ~ 3400
|
7100 ~ 11400
|
7400 ~ 11850
|
|
400/5
|
1450 ~ 2250
|
2850 ~ 4500
|
9400 ~ 15200
|
9800 ~ 15850
|
