마이크로 쇼크(Electric Micro-shock)의 설명

마이크로 쇼크(Electric Micro-shock)의 설명



1. 마이크로 쇼크(Micro-shock)의 정의

체내조직에 직접 전류가 흘러들어 체외로 흘러 나가는 경우를 마이크로 쇼크라고 한다.

최근 의학용 전기기기가 눈부시게 진보 발전하였으며 그 사용범위도 매우 광범위하게 되었다. 특히 페이스메이커나 카테테르(Catheter)등이 사용되게 되어 이들 전극 또는 도전체에서 심장내부조직에 직접 전류가 흘러드는 위험에 대한 안전대책이 주목되기에 이르고 있다.



마이크로쇼크에 의한 심실세동이 생기는 전류값은 앞에서 설명한 것과 같은 심장을 통과하는 심실세동 전류값이 아니고 이보다는 훨씬 적은 것으로 생각된다. 연구자의 실험 등에 의하면 마이크로쇼크에서는 전류에 의하여 심장이 정지 또는 심실세동을 일으키는 전류값은 대체로 동물(개)에서는 35[㎂], 사람은 100[㎂] 정도라고 하며, 심실세동을 일으키는 최소전류는 35[㎂]라고도 한다.

오늘날 마이크로쇼크 대책의 안전전류는 10[㎂]로 하는 사고방식이 세계적인 추세로 되어 있다.

의학용 전기기기에서의 전기 쇼크에 대한 보호기준으로서는 다음과 같은 IEC안에 의거한 분류가 있다.



1) 절연 레벨과 사용전압에 의한 분류

Ⅰ급기기 : 공급전원 기타 주요부분에 대하여 기초절연이 되어 있고 또한 보호 접지가 되어있는 장치.

Ⅱ급기기 : 공급전원 기타 주요부분에 대하여 보강절연 또는 강화절연이 되어 있는 장치.

Ⅲ급기기 : 공급전원으로 저전압(24[V])을 사용하고 입력부에 대하여 기초절연이 되어있는 장치.



2) 인체에의 적용과 보호의 정도에 의한 분류

H형기기 : 가정용 전기기기와 같은 정도의 전격에 대한 안전대책이 있는 것.

B형기기 : 전격에 대한 보호의 정도를 높게 하여 심장에는 적용하지 않고, 환자에 접속하여 전기를 적용하는 장치(기기의 누설전류는 100[㎂]정도 이하로 한 것)

C형기기 : 전격에 대한 고도의 보호가 되어 있고 심장에도 적용할 수 있는 장치(기기의 누설전류는 10[㎂] 정도로 제한하는 안전대책을 강구한 것)



IEC안이 심장 직접의 것이 10[㎂] 피부로부터의 것이 10[㎃]인데 대하여, 미국의 UL기준에서는 각각 5[㎂], 5[㎃]로 되어 있다.

대개 의료용구는 법에 의하여 안전성을 확보하도록 되어 있는데, 가정용 전기기기에 대해서는 전기용품안전관리법으로 규제하고 있다.

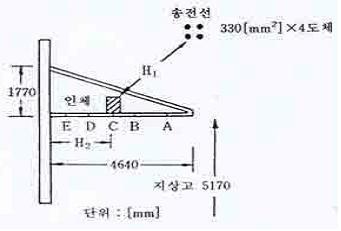

< Fig01. 송전선에 근접한 인체의 유도 >
