특고압케이블 접속방법 / 특고압케이블 접속재의 특성

특고압케이블 접속방법 / 특고압케이블 접속재의 특성





1. 종단접속재의 특성



① 전기 절연

특고압케이블 종단접속재는 전기 절연 물질로 만들어져야 하며, 이것은 전기의 절연 및 안전을 보장합니다. 종단접속재는 고전압으로 인한 전기로부터 누설을 방지해야 합니다.



② 내구성

고전압 시스템에서는 높은 전압과 전류에 의한 열 및 기계적인 스트레스가 발생하기 때문에 종단접속재는 내구성이 있어야 합니다. 이것은 장시간 안정한 운영을 보장합니다.



③ 환경 저항성

특고압케이블 종단접속재는 실외 또는 화학 물질이 존재하는 환경에서 사용될 수 있도록 환경 저항성을 갖추어야 합니다. 물, 자외선, 화학 물질 및 기타 환경적 요소에 대한 내구성이 중요합니다.



④ 고온 및 저온 운영

일부 고전압 시스템은 극한 온도 환경에서도 운영되어야 할 수 있으므로, 특고압케이블 종단접속재는 고온 및 저온에서 안정한 성능을 제공해야 합니다.



⑤ 적절한 설치 및 접속

특고압케이블 종단접속재는 케이블을 안전하게 접속하고 연결해야 하며, 이를 위한 설치 및 접속 방법에 대한 지침을 따라야 합니다.



⑥ 유지 보수 및 안전성

특고압케이블 종단접속재는 주기적인 유지 보수를 받아 안전성을 유지해야 합니다. 이는 시스템의 정상적인 운영과 안전을 보장하기 위해 중요합니다.

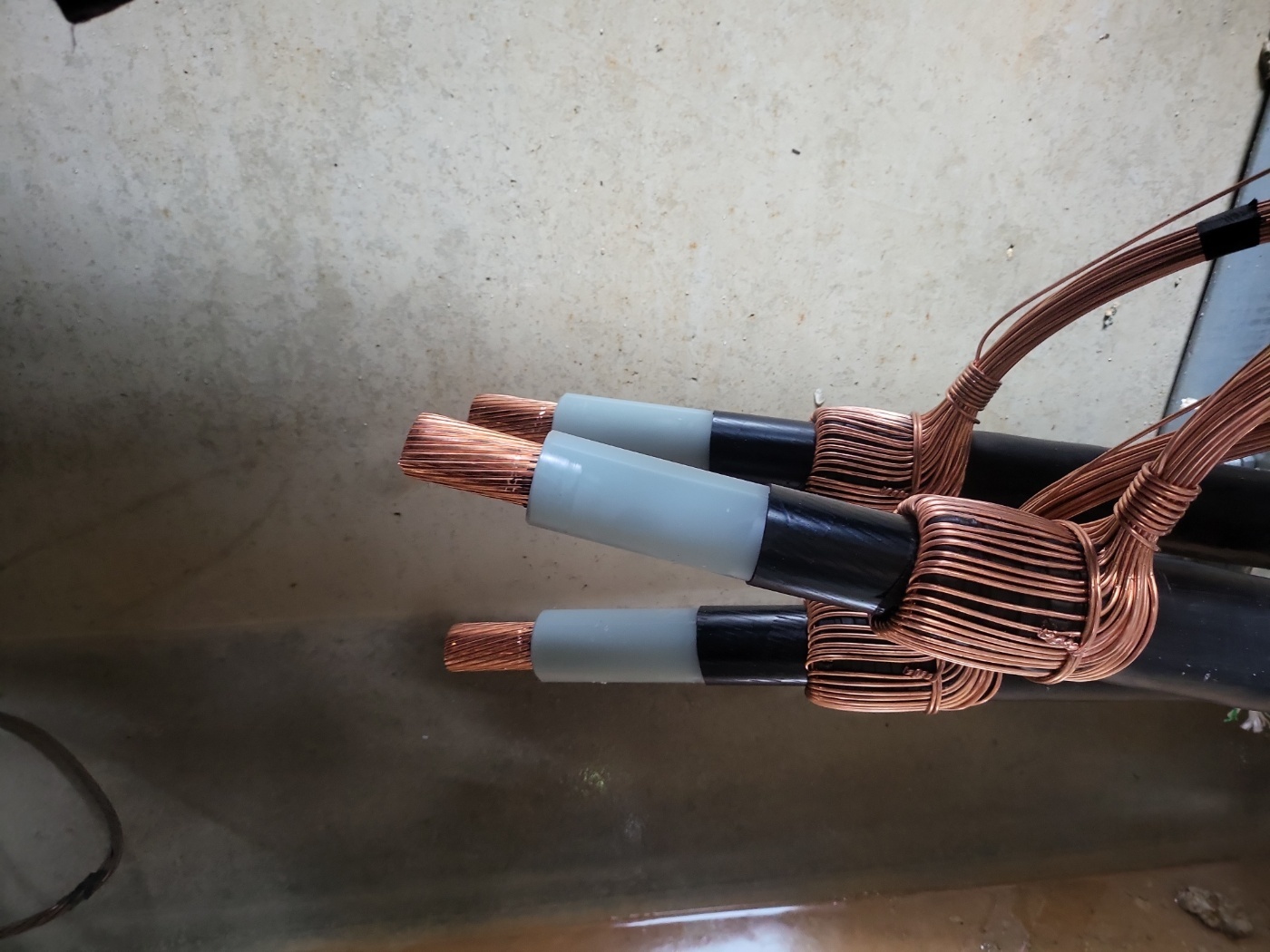

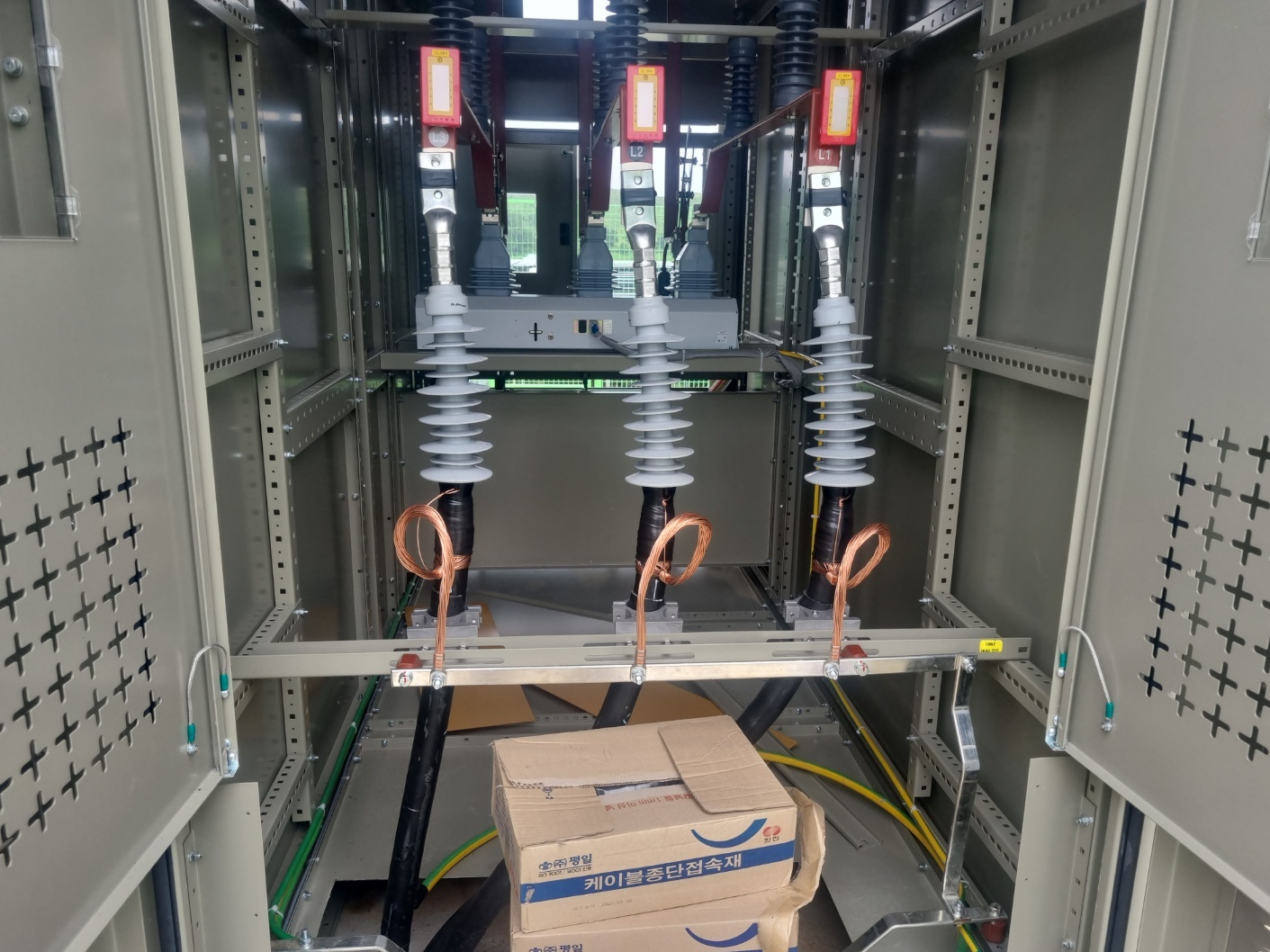

< Fig01. 종단접속재 접속공사 >





2. 직선접속재의 특성



① 고전압 절연

특고압케이블 직선접속재는 높은 전압을 견딜 수 있도록 설계되며, 안정하게 전기적으로 절연된 환경을 제공하여 전압으로 인한 누설을 방지합니다.



② 내구성

고전압 전력 시스템에서는 높은 전압과 전류가 흐르므로 직선접속재는 내구성이 있어야 합니다. 장시간 안정한 운영을 위해 고압과 고전류에 견딜 수 있어야 합니다.



③ 환경 저항성

특고압케이블 직선접속재는 실외 또는 화학 물질이 존재하는 환경에서 사용될 수 있도록 환경 저항성을 가져야 합니다. 물, 자외선, 화학 물질 및 기타 환경적 요소에 대한 내구성이 중요합니다.



④ 고온 및 저온 운영

고전압 시스템은 때로는 극한 온도 환경에서 운영될 수 있으므로, 특고압케이블 직선접속재는 고온 및 저온에서 안정한 성능을 제공해야 합니다.



⑤ 적절한 설치 및 접속

직선접속재는 케이블을 안전하게 연결하고 절연해야 하며, 제조사의 지침에 따라 설치 및 접속 절차를 따라야 합니다.



⑥ 유지 보수 및 안전성

특고압케이블 직선접속재는 주기적인 유지 보수를 받아 안전성을 유지해야 하며, 시스템의 정상적인 운영과 안전을 보장하기 위해 중요합니다.

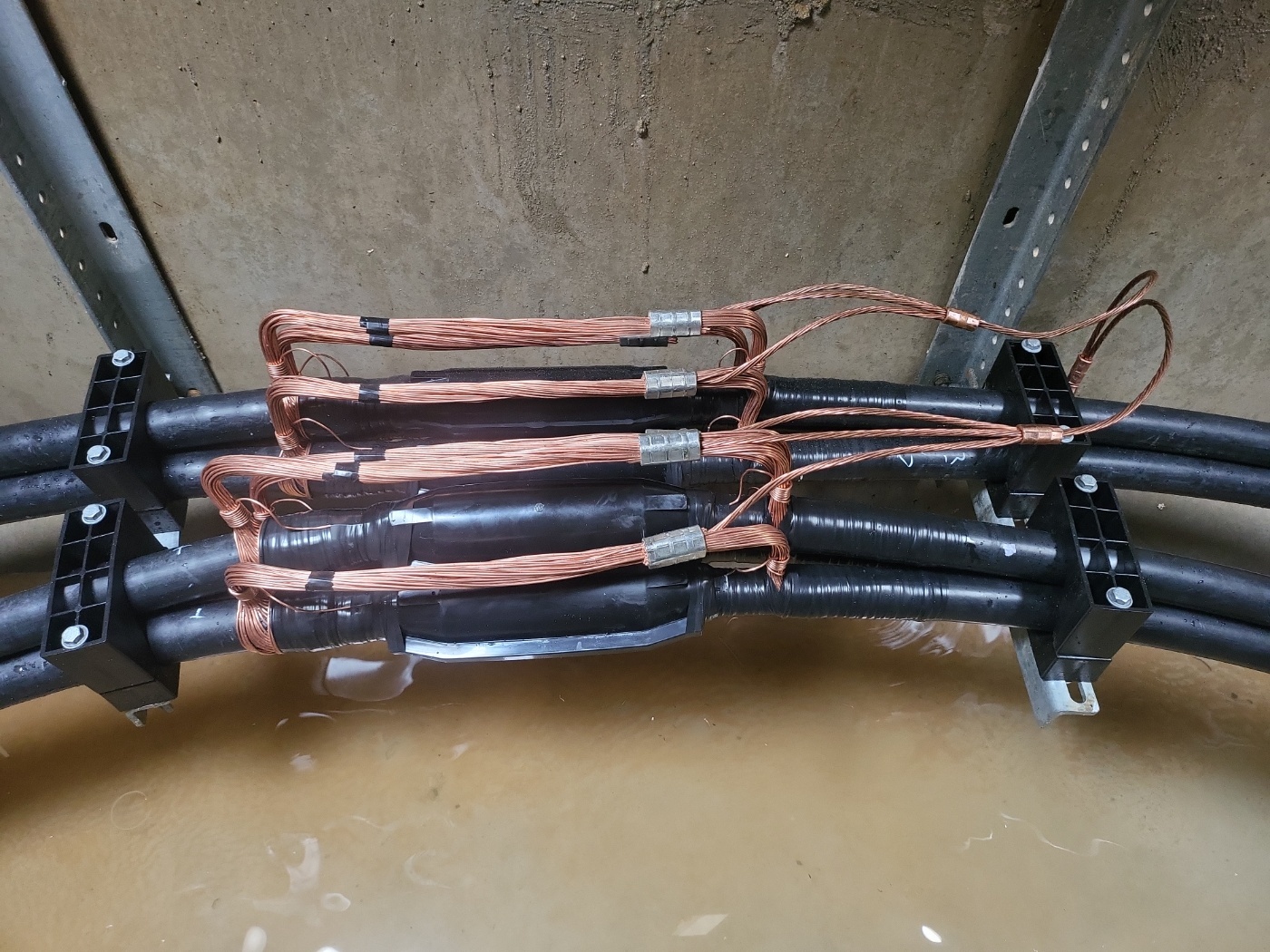

< Fig02. 직선접속재 접속공사 >





3. 본 접속재의 특성

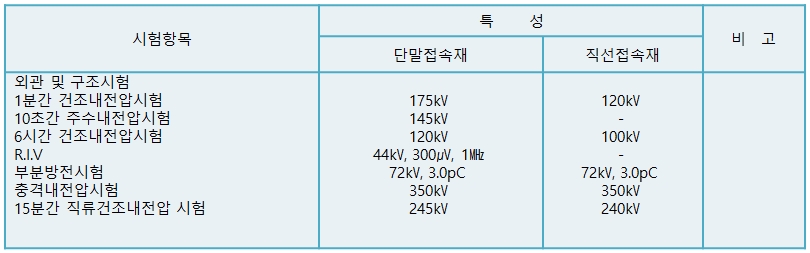

4. 접속재의 특성시험

· 외관 및 구조시험

· 1분간 건조 내전압시험

· 10초간 주수 내전압시험

· 부분방전시험

· 충격 내전압 시험

· 상용주파 및 직류전압 시험시 사용전압

· 15분간 직류건조 내전압 시험
